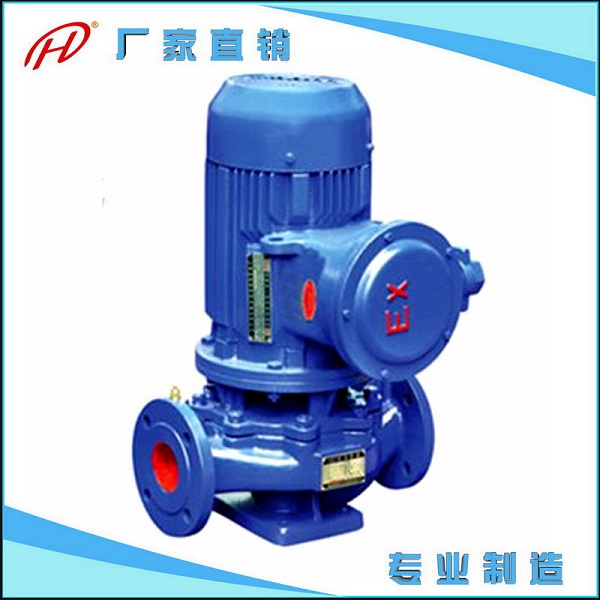

一、YG立式管道油泵產品概述：
ISG型系列單級單吸管道離心泵,是本公司科技人員聯合國內水泵專家選用國內優秀水力模型,采用IS型離心泵之性能參數,在一般立式泵的基礎上進行巧妙組合設計而成,同時根據使用溫度和使用場合介質的不同，過流部分的材質變化和結構變化，設計成同性能參數的IRG型熱水泵、IHG型管道化工泵、YG型管道油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
二、YG立式管道油泵產品特點：
1、泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝于管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
2、葉輪直接安在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理．能有效地平衡泵運轉產生的徑向和軸向自荷，從而保證了泵的運行平穩，振動噪音很低。
3、軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地增長機械密封的使用壽命。
4、安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
5、可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據管路布置的要求采用泵的豎式和橫式安裝。
三、YG立式管道油泵主要用途：
1.ISG型立式管道離心泵,供輸送清水及物理化學性質類似于清水的其他液體之用,適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套,使用溫度T＜80℃。
2.IRG（GRG）型立式熱水（高溫）循環泵廣泛適用于:能源、冶金、化工、紡織、造紙,以及賓館飯店等鍋爐高溫熱水增壓循環輸送及城市采暖系統循環用泵,IRG型使用溫度T＜120℃,GRG型使用溫度T＜240℃。
3.IHG型立式管道化工泵,供輸送不含固體顆粒,具有腐蝕性,粘度類似于水的液體,適用于石油、化工、冶金電力、造紙、食品制藥和合成纖維等部門,使用溫度為-20℃～120℃。
4.YG型立式管道油泵,供輸送汽油、煤油、柴油等石油產品,被輸送介質溫度為-20℃～+120℃。
四、YG立式管道油泵工作條件：
1．吸入壓力≦1.0MPa，或泵系統最高工作壓力≦1.6MPa，即泵吸入口壓力+泵揚程≦1.6MPa、泵靜壓試驗壓力為2.5MPa，訂貸時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出。以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
2．環境溫度<40℃，相對濕度<95％。
3．所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度>0.2mm。
注：如使用介質為帶有細小顆粒,請在訂貨時說明，以便廠家采用耐磨式機械密封。
五、YG立式管道油泵型號意義：

六、YG立式管道油泵性能參數：

型號 Model	流量 Flow （m³/h）	揚程Head （m）	轉速 Speed （r/min）	功率 Power （KW）	電壓Voltage （V）	汽蝕余量NPSHr	重量Weight （kg）
20YG-160	2	32	2900	0.75	380	2.3	38
25YG-125	3	20	＂	0.75	＂	2.3	35
25YG-160	3	32	＂	101	＂	2.3	44
25YG-160A	2.6	25	＂	0.75	＂	2.3	40
32YG-125	4.5	20	＂	0.75	＂	2.3	38
32YG-160	4.5	32	＂	1.5	＂	2.3	49
32YG-160A	4	25	＂	1.1	＂	2.3	43
32YG-200	4.5	50	＂	3	＂	2.3	68
32YG-200A	4	40	＂	2.2	＂	2.3	58
40YG-100	6.3	12.5	＂	0.75	＂	2.3	36
40YG-125	6.3	20	＂	1.1	＂	2.3	45
40YG-125A	5.5	16	＂	0.75	＂	2.3	38
40YG-160	6.3	32	＂	2.2	＂	2.3	52
40YG-160A	5.5	25	＂	1.5	＂	2.3	42
40YG-200	6.3	50	＂	4	＂	2.3	79
40YG-200A	5.5	40	＂	3	＂	2.3	67
40YG-250	6.3	80	＂	7.5	＂	2.3	123
40YG-250A	5.5	65	＂	5.5	＂	2.3	115
40YG-100（I）	12.5	12.5	＂	0.75	＂	2.3	40
40YG-125（I）	12.5	20	＂	1.5	＂	2.3	47
40YG-125（I）A	10.5	16	＂	1.1	＂	2.3	40
40YG-160（I）	12.5	32	＂	3	＂	2.3	67
40YG-160（I）A	10.5	25	＂	2.2	＂	2.3	56
40YG-200（I）	12.5	50	＂	5.5	＂	2.3	110
40YG-200（I）A	10.5	40	＂	4	＂	2.3	88
40YG-250（I）	12.5	80	＂	11	＂	2.3	175
40YG-250（I）A	10.5	65	＂	7.5	＂	2.3	125
50YG-100	12.5	12.5	＂	0.75	＂	2.3	39
50YG-125	12.5	20	＂	1.5	＂	2.3	49
50YG-125A	10.5	16	＂	1.1	＂	2.3	42
50YG-160	12.5	32	＂	3	＂	2.3	68
50YG-160A	10.5	25	＂	2.2	＂	2.3	58
50YG-200	12.5	50	＂	5.5	＂	2.3	108
50YG-200A	10.5	40	＂	4	＂	2.3	88
50YG-250	12.5	80	＂	11	＂	2.3	175
50YG-250A	10.5	65	＂	7.5		2.3	125
50YG-100（I）	25	12.5	＂	1.5	＂	2.5	55
50YG-100（I）A	20	10	＂	1.1	＂	2.5	48
50YG-125（I）	25	20	＂	2.2	＂	2.5	76
50YG-125（I）A	20	16	＂	1.5	＂	2.5	66
50YG-160（I）	25	32	＂	4	＂	2.5	85
50YG-160（I）A	20	25	＂	3	＂	2.5	84
50YG-200（I）	25	50	＂	7.5	＂	2.5	146
50YG-200（I）A	20	40	＂	5.5	＂	2.5	144
50YG-250（I）	25	80	＂	15	＂	2.5	193
50YG-250（I）A	20	65	＂	11	＂	2.5	182
50YG-315（I）	25	125	＂	30	＂	2.5	330
50YG-315（I）A	20	100	＂	22	＂	2.5	270

型號 Model	流量 Flow （m3/h）	揚程Head （m）	轉速 Speed （r/min）	功率 Power （KW）	電壓Voltage （V）	汽蝕余量NPSHr	重量 Weight （kg）
65YG-100	25	12.5	2900	1.5	380	2.5	54
65YG-100A	20	8	＂	1.1	＂	2.5	48
65YG-125	25	20	＂	2.2	＂	2.5	68
65YG-125A	20	16	＂	1.5	＂	2.5	58
65YG-160	25	32	＂	4	＂	2.5	85
65YG-160A	20	25	＂	3	＂	2.5	72
65YG-200	25	50	＂	7.5	＂	2.5	116
65YG-200A	20	40	＂	5.5	＂	2.5	106
65YG-250	25	80	＂	15	＂	2.5	192
65YG-250A	20	65	＂	11	＂	2.5	180
65YG-315	25	125	＂	30	＂	2.5	340
65YG-315A	20	100	＂	22	＂	2.5	325
65YG-100（I）	50	12.5	＂	3	＂	3.0	74
65YG-100（I）A	44	10	＂	2.2	＂	3.0	64
65YG-125（I）	50	20	＂	5.5	＂	3.0	116
65YG-125（I）A	44	16	＂	4	＂	3.0	95
65YG-160（I）	50	32	＂	7.5	＂	3.0	118
65YG-160（I）A	44	28	＂	5.5	＂	3.0	108
65YG-160（I）B	40	24	＂	4	＂	3.0	88
65YG-200（I）	50	50	＂	15	＂	3.0	190
65YG-200（I）A	44	44	＂	11	＂	3.0	180
65YG-200（I）B	40	28	＂	7.5	＂	3.0	130
65YG-250（I）	50	80	＂	22	＂	3.0	260
65YG-250（I）A	44	70	＂	18.5	＂	3.0	218
80YG-100	50	12.5	＂	3	＂	3.0	74
80YG-100A	44	10	＂	2.2	＂	3.0	64
80YG-125	50	20	＂	5.5	＂	3.0	110
80YG-125A	44	16	＂	4	＂	3.0	90
80YG-160	50	32	＂	7.5	＂	3.0	120
80YG-160A	44	28	＂	5.5	＂	3.0	118
80YG-160B	40	24	＂	4	＂	3.0	18
80YG-200	50	50	＂	15	＂	3.0	186
80YG-200A	44	44	＂	11	＂	3.0	176
80YG-200B	40	38	＂	7.5	＂	3.0	126
80YG-250	50	80	＂	22	＂	3.0	260
80YG-250A	44	70	＂	18.5	＂	3.0	220
80YG-250B	40	60	＂	15	＂	3.0	200
80YG-315	50	125	＂	37	＂	3.0	380
80YG-315A	44	113	＂	37	＂	3.0	376
80YG-315B	40	101	＂	30	＂	3.0	358
80YG-350	50	150	＂	55	＂	3.0	530
80YG-350A	44	142	＂	45	＂	3.0	420
80YG-350B	40	135	＂	37	＂	3.0	360
80YG-100（I）	100	12.5	＂	5.5	＂	4.5	118
80YG-100（I）A	88	10	＂	4	＂	4.5	88
80YG-125（I）	100	20	＂	11	＂	4.5	174
80YG-125（I）A	88	16	＂	7.5	＂	4.5	125
80YG-160（I）	100	32	＂	15	＂	4.5	190

型號 Model	流量 Flow （m³/h）	揚程 Head （m）	轉速 Speed （r/min）	功率 Power （KW）	電壓 Voltage （V）	汽蝕余量 NPSHr	4.5重量 Weight （kg）
150YG-250B	140	60	2900	37	380	3.0	280
150YG-315	160	125	＂	90	＂	3.5	440
150YG-315A	150	113	＂	75	＂	3.5	360
150YG-315B	140	101	＂	55	＂	3.5	350
150YG-350	160	150	＂	110	＂	4.5	990
150YG-350A	150	142	＂	90	＂	4.5	740
150YG-350B	140	135	＂	75	＂	4.5	720
150YG-200（I）	200	12.5	1450	11	＂	4.5	265
150YG-200（I）A	176	10	＂	7.5	＂	4.5	260
150YG-250（I）	200	20	＂	18.5	＂	4.5	725
150YG-250（I）A	176	17	＂	15	＂	4.5	585
150YG-315（I）	200	32	＂	30	＂	4.5	980
150YG-315（I）A	176	28	＂	22	＂	4.5	730
150YG-315（I）B	160	24	＂	18.5	＂	4.5	710
150YG-400（I）	200	50	＂	45	＂	4.5	520
150YG-400（I）A	176	44	＂	37	＂	3.5	480
150YG-400（I）B	160	38	＂	30	＂	3.5	470
200YG-200	200	12.5	＂	11	＂	3.5	385
200YG-200A	176	10	＂	7.5	＂	3.0	365
200YG-250	200	20	＂	18.5	＂	3.0	420
200YG-250A	176	17	＂	15	＂	3.0	385
200YG-315	200	32	＂	30	＂	3.0	550
200YG-315A	176	28	＂	22	＂	3.5	460
200YG-315B	160	24	＂	18.5	＂	3.5	440
200YG-400	200	50	＂	45	＂	3.5	590
200YG-400A	176	44	＂	37	＂	3.5	550
200YG-400B	160	38	＂	30	＂	3.5	520
200YG-200（I）	400	12.5	＂	22	＂	3.5	430
200YG-200（I）A	352	10	＂	18.5	＂	4.0	415
200YG-250（I）	400	20	＂	30	＂	4.0	500
200YG-250（I）A	352	17	＂	22	＂	4.0	410
200YG-315（I）	400	32	＂	55	＂	4.0	720
200YG-315（I）A	352	28	＂	45	＂	4.0	620
200YG-315（I）B	320	24	＂	37	＂	4.0	570
200YG-400（I）	400	50	＂	75	＂	4.0	960
200YG-400（I）A	352	44	＂	55	＂	4.0	850
200YG-400（I）B	320	38	＂	45	＂	4.0	710
250YG-250	550	20	＂	45	＂	5.5	1250
250YG-250A	500	17	＂	37	＂	5.5	1240
250YG-315	550	32	＂	75	＂	5.5	1100
250YG-315A	500	28	＂	55	＂	5.5	950
250YG-315B	450	24	＂	45	＂	5.5	850
300YG-250	720	20	＂	55	＂	6.0	1085
300YG-250A	600	17	＂	45	＂	6.0	980
300YG-315	720	32	＂	90	＂	4.5	1350
300YG-315A	650	28	＂	75	＂	4.5	1240
300YG-315B	580	24	＂	55	＂	4.5	1100

七、YG立式管道油泵安裝說明:

1、安裝前應檢查機組緊固件有無松動現象，泵體流道有無異物堵塞，以免水泵運行時損壞葉輪和泵體。
2、安裝時管道重量不應加在水泵上，以免使泵變形。
3、安裝時必須擰緊地腳螺栓，以免起動時振動對泵性能的影響。
4、為了維修方便和使用安全，在泵的進出口管路上各安裝一只調節閥及在泵出口附近安裝一只壓力表，以保證在額定揚程和流量范圍內運行，確保泵正常運行，增長水泵的使用壽命。
5、安裝后撥動泵軸，葉輪應無磨擦聲或卡死現象，泵則應將泵拆開檢查原因。
6、泵分硬性聯接安裝和柔性聯接安裝兩種（見聯接方式）。
八、YG立式管道油泵使用注意事項：
1：訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇最合適的產品。
2：泵長期運行后，由于機械磨損，使機組噪音及振動增大時，應停機檢查，必要時需更換易
損件（機械密封與電機軸承），機組大修期一般為5000-8000小時。
3：長期不間斷使用此泵，推薦配備備用水泵，并用控制柜定時切換，以延長水泵使用壽命。
4：油泵標準配備鋁青銅葉輪與防爆電機，若有不同材質要求，請另行注明。
5：此泵嚴禁長期處于低揚程狀態下運行，否則易使電機過載而燒毀。
6: 90KW以上大功率水泵，因穩定性關系，不推薦使用立式單級泵。
九、YG立式管道油泵訂貨說明：
1.離心泵產品名稱（立式離心泵、臥式離心泵、管道離心泵、多級離心泵、化工離心泵、
單級離心泵、不銹鋼離心泵、耐腐蝕離心泵、氟塑料離心泵、玻璃鋼離心泵、自吸離心泵）;
2.離心泵規格型號（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD、
IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ）;
3.離心泵產品流量（1.5-500m3/h）;
4.離心泵產品揚程（8-150m）;
5.離心泵產品口徑（DN15-300）;
6.離心泵適用介質（水、熱水、冷水、、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等）;
7.離心泵殼體材料（鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯）;
8.離心泵產品功率（0.55-110KW）;
9.離心泵介質溫度（-40-120度）;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
