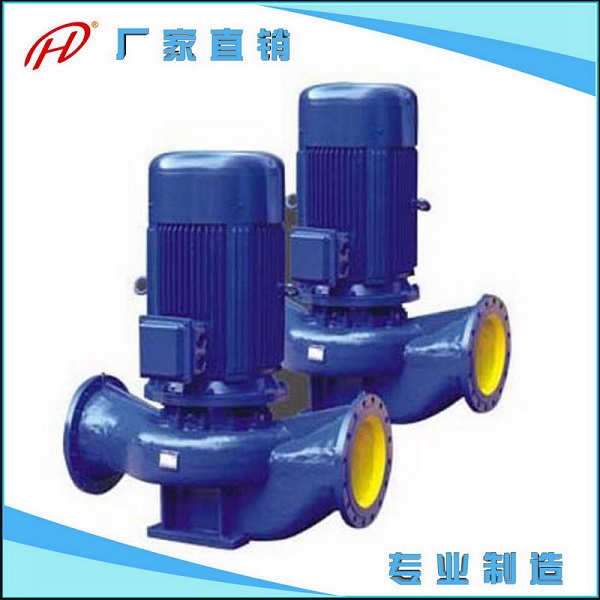

一、SG管道離心泵產品概述：
SG系列管道泵是為了高層建筑增壓送水，解決管道壓力過低而研制的新式立式單級離心泵，比目前應用的臥式離心泵具有很大的優越性。由于采用先進的機械密封，電機主軸直接按裝葉輪，幫有漏損少、效率高、耗電省、結構緊湊、體積小、重量輕、裝修方便，并可根據揚程與流量的需要采用并串聯使用等特點。該泵做為常規高心泵的換代產品，代替了多種老式泵，目前已廣泛應用于各行業，已成普遍趨勢。
二、SG管道離心泵產品用途：
1、SG系列普通管道泵適用于高層建筑增壓送水、園林噴灌、冷卻塔上水、遠距離輸水、空調、制冷沖洗、浴室等冷；暖水循環加壓。使用溫度80℃以下。
2、SGR系列熱水管道泵適用于采暖、鍋爐等行業的高溫熱水增壓循環。使用溫度140以下。
3、SGP系列耐腐管道泵適用于輸送食品、制藥、造酒、化工等行業的工藝流程中腐蝕性介質，使用溫度80℃以下。
4、SGB系列防爆管道泵適用于輸送無腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、II B級，溫度組別為 T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度80℃以下。
5、SGPB系列耐腐防爆管道泵適用于輸送化工、制藥、石油、食品、國防等工業腐蝕性液體，有甲烷或煤礦井下固定設備I類及工廠IIA、IIB級，溫度組別為T1、T2、T3、T4組存在爆炸性混合物的其它工業場所。使用溫度140℃以下。
三、SG管道離心泵使用條件：
1、進口管水壓不大于3公斤/厘米2。
2、水質為清水，不應有纖維或固體顆粒，對熱水應為軟水。
3、介質溫度：冷水不低于0℃。
4、周圍環境溫度不超過±45℃。
5、電源電壓為380V，部分為220V。
四、SG管道離心泵管道離心泵型號意義：
例如：20SG3-14
20-泵進、出口直徑（mm）
SG-管道泵
3-流量（m3/h）
14-揚程（m）
五、SG管道離心泵結構圖：

如圖所示：該泵主要由電機和泵兩部分組成。電機為派生立式電機：泵由殼體、葉輪、機械密封等零件組成。其連接過程為：電機①的加長軸上連裝機械密封④、葉輪③、并用墊圈⑤和螺母⑥緊固；泵體②和電機端蓋之間加一“O"型密封圈，然后用螺栓將兩者聯接牢固；泵與電機之間用密封擋水圈隔開，以防水外漏時，能保護電機安全運行。
六、SG管道離心泵故障排除：

故障	原因	排除方法
1、水泵不出水	注入水泵的水不免，旋轉方向不對，葉輪流道堵塞。	再往水泵內注水，輸通葉輪流產，調正旋轉方向。
2、水泵流量不足	水泵部分淤塞，轉數太低，葉輪損壞，出口閥開度過大。	清洗耳恭聽水泵及管子，更換葉輪，增加水泵軸轉數，調節出口閥。
3、出口壓力不足	液體中有空氣，轉速太低葉輪損壞，出口閥開度過大。	排除液體中空氣，增加泵轉速，更換葉輪，調小出口閥。
4、泵消耗功率過大（電機發熱）	機械缺陷如運轉間隙過小，電機軸彎，螺栓松動等，泵在太大的流量下工作即泵在遠低于額定揚程下工作。	檢查機械部分及時調整處理，調節器正出口閥使泵在額定流量和揚程附近工作。
5、水泵振動	管道系統支撐不好，葉輪部分堵塞造成不平衡產生氣蝕，液體中有空氣。	檢查泵支撐部門，擰緊螺母，輸通葉輪使其平衡，排除空氣。
6、水泵漏水	機械密封損壞，O型圈損壞，泵體漏水。	更換機械密封及O型圈，焊接泵體漏水處。
7、水泵噪音過重	軸承過熱缺油，水泵負荷過生重。	軸承處加油，按4排除

七、SG管道離心泵性能參數：

型號	口徑（mm）	流量（m3/h）	揚程（m）	電機功率（kw）	轉速（r/min）	電壓（v）
15SG1.8-10	15	1.8	10	0.12	2900	220
20SG2-8	20	2	8	0.12
20SG3-14	20	3	14	0.25
25SG2.5-15	25	2.5	15	0.25
25SG4-20	25	4	20	0.75
32SG5-20	32	5	20	0.75
40SG5-8	40	5	8	0.75
40SG6-20	40	6	20	0.75
50SG10-15	50	10	15	0.75
25SG4-20	25	4	20	0.75		380
25SG6.5-30	25	6.5	30	1.5
32SG5-20	32	5	20	0.75
32SG8-30	32	8	30	1.5
40SG6-20	40	6	20	0.75
40SG9-30	40	9	30	1.5
40SG15-50	40	15	50	4
50SG10-15	50	10	15	0.75
50SG15-30	50	15	30	2.2
50SG16-50	50	16	50	4
50SG20-65	50	20	65	7.5
50SG25-80	50	25	80	15
50SG30-100	50	30	100	22
65SG30-15	65	30	15	2.2
65SG30-27	65	30	27	4
65SG30-50	65	30	50	7.5
65SG40-80	65	40	80	18.5
80SG35-20	80	35	20	4
80SG50-30	80	50	30	7.5
80SG60-50	80	60	50	15
80SG70-80	80	70	80	22
80SG55-100	80	55	100	30
100SG40-18	100	40	18	4
100SG50-30	100	50	30	7.5
100SG60-50	100	60	50	15
100SG75-78	100	75	78	22
100SG100-60	100	100	60	30
100SG55-100	100	55	100	30
125SG80-18	125	80	18	7.5	1450
150SG100-15	150	100	15	7.5
150SG140-26	150	140	26	18.5
150SG200-50	150	200	50	37
200SG200-20	200	200	20	18.5
200SG200-44	200	200	44	37
250SG380-22	250	380	22	37
300SG400-20	300	400	20	37

八、SG管道離心泵訂貨說明：

1.離心泵產品名稱（立式離心泵、臥式離心泵、管道離心泵、多級離心泵、化工離心泵、
單級離心泵、不銹鋼離心泵、耐腐蝕離心泵、氟塑料離心泵、玻璃鋼離心泵、自吸離心泵）;
2.離心泵規格型號（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD、
IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ）;
3.離心泵產品流量（1.5-500m3/h）;
4.離心泵產品揚程（8-150m）;
5.離心泵產品口徑（DN15-300）;
6.離心泵適用介質（水、熱水、冷水、、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等）;
7.離心泵殼體材料（鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯）;
8.離心泵產品功率（0.55-110KW）;
9.離心泵介質溫度（-40-120度）;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
