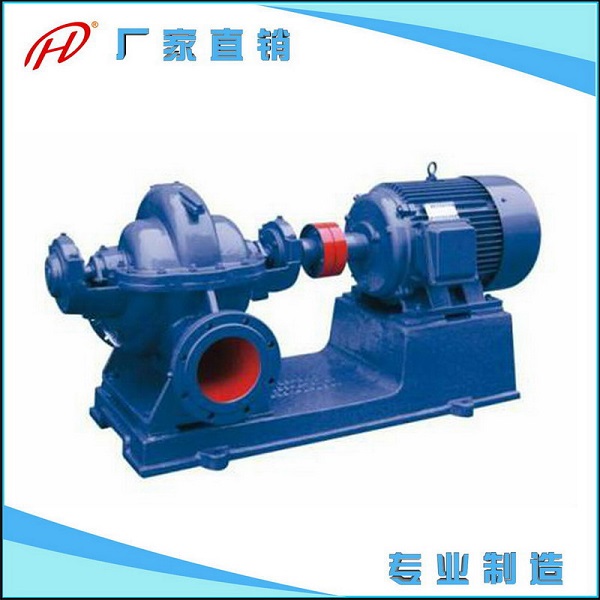

一、S、Sh單級雙吸離心泵產品概述：
S、Sh型單級雙吸離心泵是新型節能臥式中開泵，供輸送清水或物理化學性質類似于水的其他液體，根據用戶需求，通過改變泵結構及材質可用于輸送多泥砂水或各類腐蝕性液體，該系列泵適用于工廠、礦山、城市給排水、電站、家田排灌及各種水利工程。
二、S、Sh單級雙吸離心泵適用范圍：
適用于工廠、礦山、城市給排水、電站、農田灌溉和各種水利工程。
三、S、Sh單級雙吸離心泵型號意義：
四、S、Sh單級雙吸離心泵結構說明：
本型泵的吸入口與吐出口均在水泵軸心線的下方，與軸線垂直成水平方向。檢修時無需拆卸進出口水管及電機。從傳動方向看去，水泵為順時針方向旋轉（根據用戶需要亦可改為逆時方向旋轉）。
泵主要零件有：泵體、泵蓋、葉輪、軸、雙吸密封環、軸套等。
泵體與泵蓋構成葉輪的工作室。在進出水法蘭上，帛有安裝真空表和壓力表的管螺孔。進出水法蘭的下部，制有放水的管螺孔。
經過靜平衡校驗的葉輪，用軸套和兩邊的軸套螺母固定在軸上，其軸向位置可通過軸套螺母進行調整。
泵軸由兩個單列向心球軸承支承。軸承裝在軸承體內、安裝在泵體兩端，用黃油潤滑。
雙吸密封環用以減少水泵壓力室的水漏回吸水室。
泵通過彈性聯軸器由電動機直接傳動，必要時亦可用內燃機傳動。
軸封為軟填料密封（根據用戶需要可采用機械密封結構）。
五、S、Sh單級雙吸離心泵結構圖：
六、S、Sh單級雙吸離心泵性能參數：
1、檢查水泵和電動機應無損壞。
2、水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值�；A尺寸應符合泵機組的安裝尺寸。
3、安裝順序：
①將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校下水平，并適當擰緊地腳螺栓，以防走動。
②在基礎與泵地腳之間灌注混凝土。
③待混凝土干固后，擰緊地腳螺栓，并重新檢查水泵的水平度。
④校正電動機軸與泵軸的同心度。使兩軸成一直線，在兩軸外賀上的同軸度允差為0.1mm,端面間隙沿圓周的不均勻度允差0.3mm （在聯接進出水管路及試運行后在分別校正一遍，仍應符合上述要求）。
⑤在檢查電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。
4、進出水管路應另設支架支撐，不得借泵體支承。
5、水泵與管路之間的結合面，應保證良好 的氣密性，尤其是進水管路，應嚴格保證不漏氣，并且在裝置上應無窩存空氣的可能。
6、如水泵安裝在進水水位以上時，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。
7、水泵與出水管路之間一般需裝閘閥和止回閥（揚程小于20m的可不用），止回閥裝在閘閥后面。
以上所述的安裝方法是指不配帶公共底座的水泵機組。
安裝配帶公共底座的泵，用調整底座與混凝土基礎之間的楔形墊鐵來校正機組的水平。然后在其間灌注混凝土。其安裝原則與要求，和不配帶公共底座的機組相同。
八、S、Sh單級雙吸離心泵故障及其消除方法：
|
型 號
|
流 量（m3/h）
|
揚 程 （m）
|
必需汽蝕余量（m）
|
轉速 （r/min）
|
電機功率（KW）
|
|
150S-78
|
160
|
78
|
4.5
|
2950
|
55kW
|
|
150S-78A
|
140
|
60
|
4.5
|
2950
|
45kW
|
|
150S-50
|
160
|
50
|
4.5
|
2950
|
37kW
|
|
150S-50A
|
140
|
39
|
4.5
|
2950
|
30kW
|
|
150S-50B
|
133
|
36
|
4.5
|
2950
|
22kW
|
|
200S-95
|
280
|
95
|
5
|
2950
|
132kW
|
|
200S-95A
|
268
|
87
|
5
|
2950
|
110kW
|
|
200S-95B
|
245
|
72
|
5
|
2950
|
75kW
|
|
200S-63
|
280
|
63
|
5
|
2950
|
75kW
|
|
200S-63A
|
245
|
48
|
5
|
2950
|
55kW
|
|
200S-42
|
280
|
42
|
5
|
2950
|
45kW
|
|
200S-42A
|
245
|
36
|
5
|
2950
|
37kW
|
|
250S-65
|
485
|
65
|
3.8
|
1450
|
132kW
|
|
250S-65A
|
420
|
48
|
3.8
|
1450
|
90kW
|
|
250S-39
|
485
|
39
|
3.8
|
1450
|
75kW
|
|
250S-36A
|
420
|
29
|
3.8
|
1450
|
55kW
|
|
250S-24
|
485
|
24
|
3.8
|
1450
|
45kW
|
|
250S-24A
|
420
|
20
|
3.8
|
1450
|
37kW
|
|
250S-14
|
485
|
14
|
3.8
|
1450
|
30kW
|
|
250S-14A
|
420
|
10
|
3.8
|
1450
|
18.5kW
|
|
300S-90
|
790
|
90
|
4.8
|
1450
|
315kW
|
|
300S-90A
|
756
|
78
|
4.8
|
1450
|
280kW
|
|
300S-90B
|
720
|
67
|
4.8
|
1450
|
220kW
|
|
300S-58
|
790
|
58
|
4.8
|
1450
|
185kW
|
|
300S-58A
|
735
|
50
|
4.8
|
1450
|
160kW
|
|
300S-58B
|
685
|
43
|
4.8
|
1450
|
132kW
|
|
300S-32
|
790
|
32
|
4.8
|
1450
|
90kW
|
|
300S-32A
|
700
|
26
|
4.8
|
1450
|
75kW
|
|
300S-19
|
790
|
19
|
4.8
|
1450
|
55kW
|
|
300S-19A
|
700
|
15
|
4.8
|
1450
|
45kW
|
|
300S-12
|
790
|
12
|
4.8
|
1450
|
37kW
|
|
350S-125
|
1260
|
125
|
5.5
|
1450
|
630kW
|
|
350S-125A
|
1181
|
112
|
5.5
|
1450
|
560kW
|
|
350S-125B
|
1098
|
96
|
5.5
|
1450
|
500kW
|
|
350S-75
|
1260
|
75
|
5.5
|
1450
|
360kW
|
|
350S-75A
|
1170
|
65
|
5.5
|
1450
|
300kW
|
|
350S-75B
|
1080
|
55
|
5.5
|
1450
|
225kW
|
|
350S-44
|
1260
|
44
|
5.5
|
1450
|
220kW
|
|
350D-44A
|
1116
|
36
|
5.5
|
1450
|
160kW
|
|
350S-26
|
1260
|
26
|
5.5
|
1450
|
132kW
|
|
350S-26A
|
1130
|
21
|
5.5
|
1450
|
90kW
|
|
350S-16
|
1260
|
16
|
5.5
|
1450
|
75kW
|
|
350S-16A
|
1130
|
12
|
5.5
|
1450
|
55kW
|
|
500S-98
|
2020
|
98
|
6
|
970
|
780kW
|
|
500S-98A
|
1872
|
83
|
6
|
970
|
650kW
|
|
500S-98B
|
1746
|
74
|
6
|
970
|
550kW
|
|
500S-59
|
2020
|
59
|
6
|
970
|
460kW
|
|
500S-59A
|
1872
|
49
|
6
|
970
|
380kW
|
|
500S-59B
|
1746
|
40
|
6
|
970
|
310kW
|
|
500S-35
|
2020
|
35
|
6
|
970
|
280kW
|
|
500S-35A
|
1746
|
27
|
6
|
970
|
215kW
|
|
500S-22
|
2020
|
22
|
6
|
970
|
185kW
|
|
500S-22A
|
1746
|
17
|
6
|
970
|
132kW
|
|
500S-13
|
2020
|
13
|
6
|
970
|
110kW
|
|
600S-47
|
3170
|
47
|
7.5
|
970
|
550kW
|
|
600S-32
|
3170
|
32
|
7.5
|
970
|
380kW
|
|
600S-22
|
3170
|
22
|
7.5
|
970
|
250kW
|
|
600S-22A
|
2860
|
18
|
7.5
|
970
|
185KW
|
|
600S32
|
3170
|
32
|
7.5
|
970
|
355KW
|
|
600S-32A
|
2850
|
26
|
7.5
|
970
|
280KW
|
|
600S-47
|
3170
|
47
|
6..5
|
970
|
560KW
|
|
600S-47A
|
2920
|
40
|
6
|
970
|
450KW
|
|
600S-75
|
3170
|
75
|
6
|
970
|
900KW
|
|
600S-75A
|
2950
|
65
|
6
|
970
|
710KW
|
|
600S-75B
|
2710
|
55
|
6
|
970
|
560KW
|
|
600S-100
|
3170
|
100
|
6
|
970
|
1250KW
|
|
600S-100A
|
3000
|
90
|
6
|
970
|
1120KW
|
|
600S-100B
|
2830
|
80
|
6
|
970
|
900KW
|
|
800S-22
|
5500
|
22
|
7
|
730
|
450KW
|
|
4400
|
14
|
5
|
585
|
250KW
|
|
800S-22A
|
4830
|
17
|
7
|
730
|
315KW
|
|
3870
|
11
|
5
|
585
|
185KW
|
|
800S-32
|
5500
|
32
|
7
|
730
|
630KW
|
|
4400
|
20
|
4.5
|
585
|
315KW
|
|
800S-32A
|
4950
|
26
|
7
|
730
|
450KW
|
|
3960
|
17
|
4.5
|
585
|
250KW
|
|
800S-47
|
5500
|
47
|
6.5
|
730
|
1000KW
|
|
4400
|
30
|
4.2
|
585
|
450KW
|
|
800S-47A
|
5070
|
40
|
6.5
|
730
|
710KW
|
|
4060
|
25
|
4.2
|
585
|
355KW
|
|
800S-76
|
5500
|
76
|
6
|
730
|
1600KW
|
|
4400
|
49
|
4.2
|
585
|
800KW
|
|
800S-76A
|
5080
|
65
|
6
|
730
|
1250KW
|
|
4070
|
42
|
4.2
|
585
|
630KW
|
|
800S-76B
|
4680
|
55
|
6
|
730
|
1000KW
|
|
3750
|
35
|
4
|
585
|
500KW
|
七、S、Sh單級雙吸離心泵安裝：
|
故障
|
原因
|
消除方法
|
|
1、泵不吸水，壓力表及真空表指針劇烈跳動
|
1、注水不夠多；
2、管路或儀表漏氣。
|
1、再往泵內注水；
2、擰緊堵塞漏氣處。
|
|
2、泵不吸水，真空表顯示高度真空。
|
1、底閥沒打開或已淤塞；
2、吸水管路阻力太大；
3、吸水高度太高。
|
1、校正或列換底閥；
2、清洗或更換吸水管路；
3、降低吸水高度。
|
|
3、泵不出水，壓力表顯示有壓力。
|
1、出水管路阻力太大；
2、旋轉方向不對；
3、葉輪堵塞；
4、轉速不夠。
|
1、檢查或縮短出水管路；
2、糾正電動機旋轉方向；
3、清洗葉輪；
4、提高轉速。
|
|
4、流量不足或揚程太低。
|
1、葉輪或進出水管路阻塞；
2、雙吸密封環磨損過多或葉輪損壞；
3、轉速低于規定值；
|
1、清洗葉輪或管路；
2、更換損壞的零件；
3、調正至額定轉速；
|
|
5、泵消耗的功率過大。
|
1、填料壓得太緊；
2、葉輪與雙吸密封環磨擦；
3、流量過大；
|
1、擰松填料壓蓋；
2、檢查原因，消除機械摩擦；
3、調節出水閘閥，使之在規定范圍內運轉；
|
|
6、泵內部聲音反常，泵不上水。
|
1、吸水管阻力太大；或吸水高度過高；
2、吸水處有空氣吸入；
3、所輸送液體溫度過高；
4、流量過大而發生汽蝕現象。
|
1、清理進水管及底閥；降低吸水高度；
2、檢查底閥；降低吸水高度，堵塞漏氣處；
3、調節液體溫度；
4、調節出水閘閥，使之在規定范轉內運轉。
|
|
7、泵不正常振動。
|
1、泵發生汽蝕；
2、葉輪不平衡；
3、泵軸與電機軸不同心；
4、地腳夫螺栓松動。
|
1、調節出水閘閥，使之在規定范圍內運轉；
2、葉輪校正靜平衡；
3、校正泵軸與電機軸的同軸度；
4、擰緊地腳螺栓。
|
|
8、軸承過熱
|
1、軸承內沒有油；
2、泵軸與電機軸不在同一中心線上。
|
1、檢查并清洗軸承體，加潤滑油；
2、校正兩軸的同軸度使在同一中心線上。
|
九、S、Sh單級雙吸離心泵使用注意事項：
1：訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇最合適的產品。另請注明水泵運轉方向（正轉或反轉），如訂購非整機，因安裝或調試不當產生的質量問題，則無質保。
2：泵經過長期運行后性能有顯著下降時應拆機檢查，并更換易損件（葉輪、軸、軸承、軸封、軸套與密封環等）。機組大修期一般為一年。
3：泵每運行500小時應對軸承進行加油。
4：此泵配填料型密封而產生的漏水屬正�，F象。
5：90KW以上泵型不建議采用公共底座。
十、S、Sh單級雙吸離心泵訂貨說明：
1.離心泵產品名稱（立式離心泵、臥式離心泵、管道離心泵、多級離心泵、化工離心泵、
單級離心泵、不銹鋼離心泵、耐腐蝕離心泵、氟塑料離心泵、玻璃鋼離心泵、自吸離心泵）;
2.離心泵規格型號（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD、
IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ）;
3.離心泵產品流量（1.5-500m3/h）;
4.離心泵產品揚程（8-150m）;
5.離心泵產品口徑（DN15-300）;
6.離心泵適用介質（水、熱水、冷水、、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等）;
7.離心泵殼體材料（鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯）;
8.離心泵產品功率（0.55-110KW）;
9.離心泵介質溫度（-40-120度）;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
