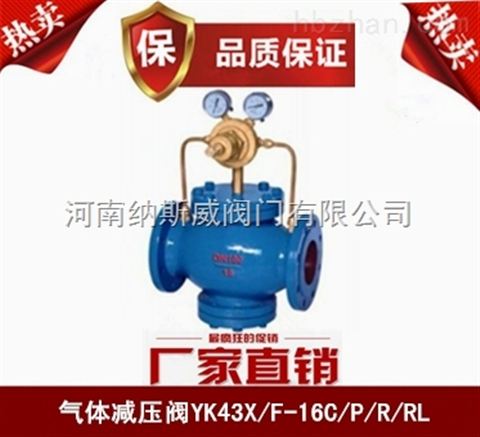

YK43F氣體減壓閥
產品概述
YK43F氣體減壓閥屬于先導活塞式減壓閥．由主閥和導閥兩部分組成．主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。主要用于氣體管路，如空氣、氮氣、氧氣、氫氣、液化氣、天然氣等氣體。
YK43F氣體減壓閥結構圖
主要技術參數和技能指標
|
公稱壓力（MPa） |
1.6 |
2.5 |
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
|
最高進口壓力（MPa） |
1.6 |
2.5 |
|
出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差（MPa） |
GB12246-1989 |
|
|
流量特性偏差（MPa） |
GB12246-1989 |
|
|
最小壓差（MPa） |
0.15 |
0.15 |
|
滲漏量 |
X/F(聚四氟乙烷):0 Y(硬密封) GB12245-1989 |
|
主要零件材料
|
零件名稱 |
零件材料 |
|
閥體、閥蓋、底蓋 |
WCB/304 |
|
閥座、閥盤 |
2Cr13/304 |
|
缸套 |
304/25(鍍硬鉻) |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座、導閥桿 |
2Cr13/304 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥、導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙烷 |
|
導閥體、導閥蓋 |
25/304 |
流量系數(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
主要外形尺寸
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
|||||||||||||
|
L |
H |
H1 |
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|||||||||
|
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||||
|
15 |
140 |
285 |
85 |
95 |
65 |
4-12 |
95 |
65 |
4-14 |
95 |
65 |
4-14 |
105 |
75 |
4-14 |
|
20 |
160 |
285 |
85 |
105 |
75 |
4-12 |
105 |
75 |
4-14 |
105 |
75 |
4-14 |
125 |
90 |
4-18 |
|
25 |
180 |
290 |
100 |
115 |
85 |
4-12 |
115 |
85 |
4-14 |
115 |
85 |
4-14 |
135 |
100 |
4-18 |
|
32 |
200 |
290 |
105 |
140 |
100 |
4-18 |
135 |
100 |
4-18 |
135 |
100 |
4-18 |
150 |
110 |
4-23 |
|
40 |
220 |
310 |
110 |
150 |
110 |
4-18 |
145 |
110 |
4-18 |
145 |
110 |
4-18 |
165 |
125 |
4-23 |
|
50 |
250 |
310 |
110 |
165 |
125 |
4-18 |
160 |
125 |
4-18 |
160 |
125 |
4-18 |
175 |
135 |
4-23 |
|
65 |
280 |
310 |
115 |
185 |
145 |
4-18 |
180 |
145 |
8-18 |
180 |
145 |
8-18 |
200 |
160 |
8-23 |
|
80 |
310 |
340 |
155 |
200 |
160 |
8-18 |
195 |
160 |
8-18 |
195 |
160 |
8-18 |
210 |
170 |
8-23 |
|
100 |
350 |
340 |
155 |
220 |
180 |
8-18 |
235 |
190 |
8-23 |
230 |
190 |
8-23 |
250 |
200 |
8-25 |
|
125 |
400 |
375 |
190 |
250 |
210 |
8-18 |
270 |
220 |
8-25 |
270 |
220 |
8-25 |
295 |
240 |
8-30 |
|
150 |
450 |
375 |
200 |
285 |
240 |
8-23 |
300 |
250 |
8-25 |
300 |
250 |
8-25 |
340 |
280 |
8-34 |
|
200 |
550 |
475 |
225 |
340 |
295 |
12-23 |
360 |
310 |
12-25 |
375 |
320 |
12-30 |
405 |
345 |
12-34 |
|
250 |
650 |
535 |
290 |
405 |
355 |
12-25 |
425 |
370 |
12-30 |
445 |
385 |
12-34 |
470 |
400 |
12-41 |
|
300 |
800 |
595 |
320 |
460 |
410 |
12-25 |
485 |
430 |
16-30 |
510 |
450 |
16-34 |
530 |
460 |
16-41 |
|
350 |
900 |
650 |
355 |
520 |
460 |
16-25 |
550 |
490 |
16-34 |
570 |
510 |
16-34 |
595 |
525 |
16-41 |
|
400 |
1000 |
700 |
395 |
580 |
525 |
16-30 |
610 |
550 |
16-34 |
655 |
585 |
16-41 |
670 |
585 |
16-48 |
注：以上的產品介紹，參數，圖片，數據僅用于參考
