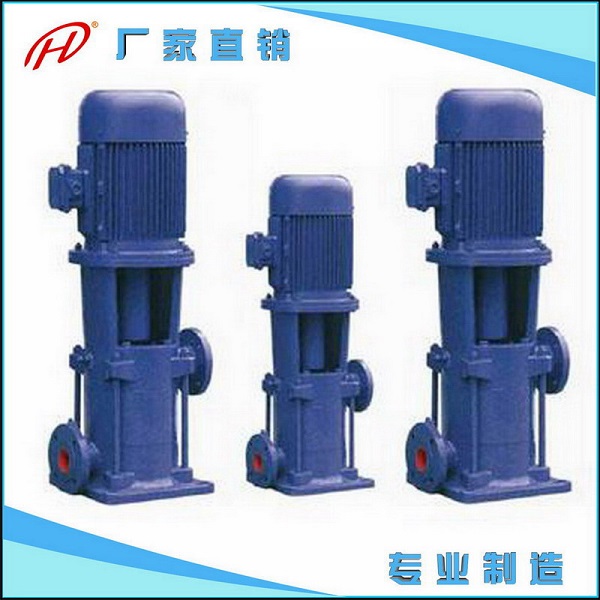

一、LG高層建筑給水多級離心泵產品概述：
LG高層建筑給水多級離心泵是根據高層建筑恒壓供水及消防行業的實際需要開發的新一代給水產品。該泵采用國內優秀的水力模型,經過本廠技術人員的精心設計,因此該泵效率高、性能穩定、噪音低、使用壽命長、外型美觀、占地面積少、維修方便、重量輕等優點。
LG高層建筑給水多級離心泵由電機和泵聯結而成,泵軸與電機軸用夾殼式聯軸器聯結,確保泵與電機絕對同軸使泵運行平穩、噪音低等現象。電機為Y型三相異步電機,方便用戶更換,整體為剛性連接,使用時無需校正。軸封采用機械密封,泵為便拆式結構方便更換機械密封。
LG高層建筑給水多級離心泵旋轉方向從電機端向下看為順時針方向轉動。
二、LG高層建筑給水多級離心泵產品特點：
1、泵結構緊湊、體積小、外形美觀,其結構決定安裝占地面積小,如加上防護罩可置于戶外使用。
2、葉輪直接安裝在電機軸上,從而保證泵的同心度,因而增強了泵的運行穩定性和延長泵的使用壽命。
3、軸封采用機械密封或機械密封的組合,采用優質的質合金密封環,增強了密封的耐磨性能有效地延長壽命。
4、安裝檢修方便,無需拆動管路系統。泵進口和出口為相同口徑,簡化了管路的連接。
5、可根據流量和揚程的需要采用泵的串、并聯運行方式。
6、可根據需要,吸入口和吐出口可安裝成0°、90°、180°、270°幾個不同方向以滿足不同的連接場合。
7、泵揚程可根據需要增減水泵級數并結合切割葉輪外徑予以滿足,而不改變安裝占地面積。
三、LG高層建筑給水多級離心泵適用范圍：
LG高層建筑給水多級離心泵特別適用于住宅、賓館、辦公大樓等高層建筑恒壓供水、消防、噴淋給水設備配套用泵;也適用于化工流程冷卻塔的自動補水;系統穩壓、生產工藝循環用水、遠距離輸送、鍋爐給水等給水設備之用。可輸送的液體為常溫（<80℃）（熱水型可輸送溫度小于105度的介質）清水或物理、化學性質類似于水的常溫介質。
四、LG高層建筑給水多級離心泵工作條件：
1、使用的介質應類似水，運動粘度<150mm2/s,且無堅硬顆粒，無腐蝕性質；
2、泵使用的環境海拔高度<1000米，超過時應在訂貨進提出，以便本廠為您提供更為可靠的產品； 3、介質使用溫度-15℃～120℃;
4、最大系統工作壓力≤2.5MPa;
5、周圍環境溫度應低于40℃,相對濕度低于95%。
五、LG高層建筑給水多級離心泵結構說明：

六、LG高層建筑給水多級離心泵型號意義：
65 – 泵進出口直徑（mm）
LG – 立式多級分段式離心泵
36 – 泵設計流量（m3/h）
20 – 泵設計點單級揚程（m）
6 – 級數
七、LG高層建筑給水多級離心泵性能參數：

八、LG高層建筑給水多級離心泵維護和保養：
運行中的維護和保養
      1、進水管路必須高度密封，不能漏水、漏氣；
      2、禁止泵在汽蝕狀態下長期運行；
      3、禁止泵在大流量工況運行時，電機超電流長期運行；
      4、定時檢查泵運行中的電機電流值，盡量使泵在設計工況范圍內運行；
      5、泵在運行中應有專人看管，以免發生意外；
      6、泵每運行500小時應對軸承進行加油；
      7、泵進行長期運行后，由于機械磨損，使機組噪聲及振動增大，應停車檢查，必要進可更換易損零件及軸承，機組大修期一般為一年。
機械密封的維護與保養
      1、機械密封潤滑液應清潔無固體顆粒；
      2、嚴禁機械封在干磨情況下工作；
      3、起動前應盤動泵（電機）幾圈，以免突然起動造成機械密封斷裂損壞。
泵的裝配和拆卸指導
      （一）部件的組裝
      1、將軸承、底蓋裝在進水段上；
      2、將軸套裝在主軸的下端，并用螺釘固定；
      3、將導葉裝進中段，末導葉裝進出水段；
      （二）總裝
      1、先將主軸裝入進水段的軸承內；
      2、再將第一個葉輪進口向下套進主軸上，直至葉輪的進口與進水段配合，轉動主軸是否輕快；
      3、在主軸上套進一個軸套，直至與葉輪相碰；
      4、將中段（已裝好導葉）套進主軸并與進水段配合；
      5、繼續2、3、4直至完成N-1級的中段裝配；
      6、將最后一個葉輪進口向下套進主軸上，直至葉輪的進口與中段配合，轉動主軸是否輕快；
      7、墊上鎖緊墊片并鎖緊；
      8、擰緊主軸鎖緊螺母；
      9、將出水段（裝好末導葉）套進主軸并與中段配合；
      10、旋入四根拉緊螺桿，并擰緊；
      11、裝上機封，并蓋上機封壓蓋；
      12、裝上電機機架、電機、聯軸器；
      13、泵的訴卸過程按上述相反步驟進行。
      （三）注意事項
      1、裝配過程中不能損壞密封紙墊；
      2、所有的配合面必須干凈，無任何顆粒；
      3、機械的端面應小涂潤滑沒并對中。
九、LG高層建筑給水多級離心泵故障及排除方法：

故障現象

可能產生的原因

排除方法

水泵不吸水壓力表和
真空表指針劇烈跳動

1、灌注引水不夠

2、管路與儀表聯接處漏氣

3、吸程過高

1、檢查底閥是否漏水,再灌足引水

2、擰緊漏氣處

3、降低吸水高度

水泵不吸水真空表
表示高度真空

1、底閥沒有打開或已堵塞

2、吸水管路阻力太大

3、過濾器堵塞

1、檢查底閥

2、更換吸水管

3、清理過濾器

壓力表有壓力
但仍不出水

1、出水管阻力太大

2、旋轉方向不對

3、出口管閥門未開

4、葉輪堵塞

1、檢查或縮短水管

2、檢查電機,兩相互調

3、打開出口閥

4、清除葉輪內的污物

達不到設計流量

1、有空氣吸入

2、由于水位降低，淹沒深度不夠

3、葉輪內有異物堵塞

4、轉子部分嚴重磨損

1、檢查漏氣部位并排除

2、延長吸水管,加深淹深度

3、拆卸并清除異物

4、更換密封環

泵消耗功率過大

1、機封壓得過緊，并發熱

2、流量過大

3、回轉體與殼體有碰擦

4、泵軸承磨損

5、泵軸彎曲

1、適當放松

2、關小閘門開度

3、修整

4、更換軸承

5、更換或者說校正

泵振動加大

1、葉輪局部有堵塞

2、葉輪破損

3、流量過小

4、泵軸與電動機不同心

5、軸承破損

6、混入空氣，發生汽蝕

1、拆卸并清除異物

2、更換

3、稍開出口閥

4、定點找正

5、更換

6、改變吸入位,改善吸水管

十、LG高層建筑給水多級離心泵訂貨說明：
1.離心泵產品名稱（立式離心泵、臥式離心泵、管道離心泵、多級離心泵、化工離心泵、單級離心泵、不銹鋼離心泵、耐腐蝕離心泵、氟塑料離心泵、玻璃鋼離心泵、自吸離心泵）;
2.離心泵規格型號（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD、IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ）;
3.離心泵產品流量（1.5-500m3/h）;
4.離心泵產品揚程（8-150m）;
5.離心泵產品口徑（DN15-300）;
6.離心泵適用介質（水、熱水、冷水、、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等）;
7.離心泵殼體材料（鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯）;
8.離心泵產品功率（0.55-110KW）;
9.離心泵介質溫度（-40-120度）;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
廠家主要生產離心泵、QDLF輕型立式多級離心泵,CHLF輕型臥式多級離心泵,CHDF節段式不銹鋼多級離心泵,GDL立式管道多級離心泵,DL立式多級離心泵,AFB、FB耐腐蝕離心泵,LG高層建筑多級離心泵,IHF氟塑料襯里離心泵,PF強耐腐蝕離心泵,HBF不銹鋼耐腐蝕離心泵,ISG單級單吸管道離心泵,CYZ-A型自吸式離心泵,ISW單級單吸臥式管道離心泵,ISWR單級單吸臥式熱水泵,IHG單級單吸化工泵,IH化工離心泵,IRG立式熱水離心泵,ISWR臥式熱水循環泵,ISWH不銹鋼化工離心泵,CDLF不銹鋼多級離心泵,Y2型三相異步電機,隔膜泵、氣動隔膜泵、電動隔膜泵、氣動隔膜泵配件,真空泵、旋片真空泵、水環真空泵、往復泵、排污泵、潛水排污泵、液下排污泵、計量泵、管道排污泵、自吸排污泵、管道離心泵、多級離心泵、耐腐蝕離心泵、襯氟離心泵、單級離心泵、多級泵、不銹鋼多級泵、管道多級泵、立式多級泵、熱水泵、旋渦泵、螺桿泵、磁力泵、齒輪油泵、自吸泵、耐腐蝕泵、生活供水設備、消防氣壓給水設備、水泵、氣壓罐等，泵配件易損件,YM109機械密封
銷售熱線：021-32519068/32518920 圖文傳真：021-32518920 直線聯系：13818833907,18939726201 聯系人:小胡在線聯系QQ:1364159937 E-mail：xilunlt@126.com

型號	級數	流量	揚程	轉速	電機功率	效率	重量	必需汽蝕余量	外形尺寸
型號	級數	（m3/h）	（M）	（r/min）	（kw）	（%）	Kg	（NPSH）r（m）	H	H2
25LG（R）3-10	2	2.4 3 4.7	20	2900	0.75	38 42 44	70	2.0	630	180
	3		30		1.1		74	2.0	670	220
	4		40		1.5		85	2.0	740	260
	5		50		1.5		89	2.0	780	300
	6		60		2.2		100	2.0	845	340
	7		70		2.2		104	2.0	885	380
	8		80		2.2		108	2.0	925	420
	9		90		2.2		112	2.0	965	460
	10		100		3		125	2.0	1040	500
	11		110		3		129	2.0	1080	540
	12		120		4		145	2.0	1140	580
	13		130		4		149	2.0	1080	620
	14		140		4		153	2.0	1220	660
	15		150		4		157	2.0	1260	700
32LG（R）6.5-15	2	4.5 6.5 9.5	30	2900	1.5	47 53 50	90	2.4	665	179
	3		45		2.2		100	2.4	740	229
	4		60		3		115	2.4	825	279
	5		75		4		135	2.4	895	329
	6		90		4		142	2.4	945	379
	7		105		5.5		175	2.4	1070	429
	8		120		5.5		182	2.4	1120	479
40LG（R）12-15	2	9 12 18	30	2900	2.2	55 60 63	90	2.9	710	199
	3		45		3		105	2.9	800	257
	4		60		4		130	2.9	880	315
	5		75		5.5		155	2.9	1015	373
	6		90		5.5		163	2.9	1075	431
	7		105		7.5		180	2.9	1130	489
	8		120		7.5		190	2.9	1190	547
型號	級數	流量	揚程	轉速	電機功率	效率	重量	必需汽蝕余量	外形尺寸
型號	級數	（m3/h）	（M）	（r/min）	（kw）	（%）	Kg	（NPSH）r（m）	H	H2
50LG24-20	2	18.0 24.0 30.0	40	2900	5.5	67 69 64	160	3.2	865	216
	3		60		7.5		180	3.2	930	281
	4		80		11.00		250	3.2	1145	346
	5		100		11.00		260	3.2	1210	411
	6		120		15.0		280	3.2	1275	476
65LG（R）36-20	2	27 36 43	40	2900	7.5	70 72 67	170	3.4	905	249
	3		60		11		230	3.4	1120	314
	4		80		15		250	3.4	1185	379
	5		100		18.5		280	3.4	1295	444
	6		120		22.0		330	3.4	1390	509
80LG40-20	2	30 40 52	40	2900	7.5	70 73 68	235	3.4	965	301
	3		60		11.0		260	3.4	1195	379
	4		80		15.0		290	3.4	1270	457
	5		100		18.5		345	3.4	1395	535
	6		120		22.0		410	3.4	1505	613
100LG72-20	2	54 72 90	40	2900	11.0	70 73 68	260	3.5	1145	331
	3		60		18.5		290	3.5	1275	416
	4		80		22.0		380	3.5	1390	501
	5		100		30.0		450	3.5	1570	586
	6		120		37.0		470	3.5	1655	671
	7		140		45.0		520	3.5	1800	756
	8		160		45.0		540	3.5	1885	841
	9		180		55.0			3.5
