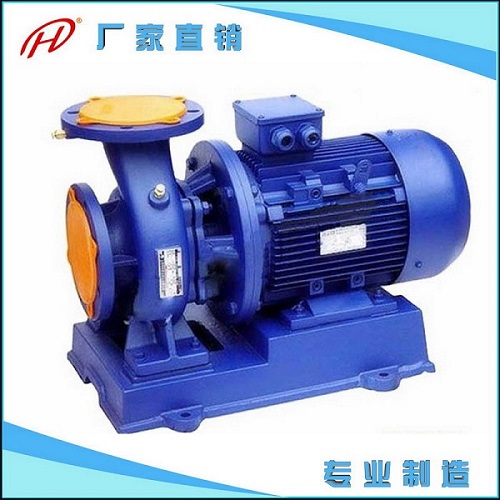

一、ISWD低轉速離心泵主要概述：
ISWD型臥式低轉速離心泵系在ISW型基礎上參照IS型離心泵之性能參數，根據管道式離心泵的獨特結構組合設計而成，嚴格按照國際表準IS02858進行設計制造。
該產品采用國內水泵專家提供的水力模型，高效節能，性能可靠，深受國內外客商的贊譽。
二、ISWD低轉速離心泵主要特點：
ISWD型臥式低轉速離心泵是在ISW型立式離心泵基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，最適用于空調循環及采暖循環和各種循環系統末端增壓。
三、ISWD低轉速離心泵主要用途：
ISWD型臥式低轉速離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。
四、ISGD低轉速離心泵工作條件：
ISWD型電機0.75KW以上泵系統最高工作壓力為1.6Mpa,即泵吸入口壓力+泵揚程≤1.6Mpa,泵靜壓試驗壓力為2.5Mpa,0.75KW以下泵系統最高工作壓力為0.8Mpa.
訂貨時請注明系統工作壓力,泵系統工作壓力大于1.6Mpa時, 應在訂貨時另行提出,以便在制造時泵的過流部分和聯接部分采用鑄鋼材料.
ISWD型泵介質為冷熱水或物理化學性質類似于水的液體,介質溫度不起過120℃
五、ISWD低轉速離心泵型號意義：

六、ISWD低轉速離心泵解剖圖：

七、ISWD低轉速離心泵性能參數：

型號	流量		揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）	型號	流量		揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）
型號	m3/h	L/s	揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）	型號	m3/h	L/s	揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）
40-100	2.2 3.2 4.2	0.61 0.89 1.17	3.3 3 2.8	48	1400	0.12	2.5	17	50-160（I）A	6.5 10.8 13.0	1.81 3.0 3.61	6.6 6 5.4	57	1400	0.37	2.8	34
40-125	2.2 3.2 4.2	0.61 0.89 1.17	5.5 5 4.5	40	1400	0.18	2.5	19	50-200（I）	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	54	1450	1.1	2.8	52
40-125A	2.0 2.8 3.7	0.56 0.78 1.03	4.4 4 3.6	39	1400	0.12	2.5	19	50-200（I）A	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.6	53	1450	0.75	2.8	48
40-160	2.2 3.2 4.2	0.61 0.89 1.17	8.5 8 7.5	36	1400	0.25	2.5	24	50-250（I）	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	45	1450	2.2	2.8	73
40-160A	2.0 2.8 3.7	0.56 0.78 1.03	6.8 6.4 6	35	1400	0.18	2.5	22	50-250（I）A	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	65
40-200	2.2 3.2 4.2	0.61 0.89 1.17	13 12.5 12	31	1450	0.55	2.5	38	50-250（I）B	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	60
40-200A	2.0 2.8 3.7	0.56 0.78 1.03	10.4 10 9.6	30	1400	0.37	2.5	30	50-315（I）	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	1450	4.0	2.8	89
40-250	2.2 3.2 4.2	0.61 0.89 1.17	20.5 20 18.5	25	1450	1.1	2.5	52	50-315（I）A	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3.0	2.8	84
40-250A	2.0 2.8 3.7	0.56 0.78 1.03	16.4 16 15	25	1450	0.75	2.5	47	50-315（I）B	6.1 10.2 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3.0	2.8	82
40-250B	1.6 2.3 3.4	0.44 0.64 0.94	13.2 13 12	24	1450	0.55	2.5	46	65-100	7.5 12.5 15	2.08 3.47 4.17	3.5 3 2.5	63	1400	0.25	2.8	29
40-100（I）	3.8 6.3 7.5	1.06 1.75 2.08	3.4 3 2.8	54	1400	0.12	2.5	17	65-125	7.5 12.5 15	2.08 3.47 4.17	5.4 5.0 4.7	63	1400	0.37	2.8	32
40-125（I）	3.8 6.3 7.5	1.06 1.75 2.08	5.4 5.0 4.6	54	1400	0.25	2.5	29	65-125A	6.6 11.0 13.2	1.83 3.06 3.67	4.1 3.8 3.6	60	1400	0.25	2.8	27
40-125（I）A	3.4 5.6 6.7	0.94 1.56 1.86	4.3 4.0 3.7	52	1400	0.18	2.5	24	65-160	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.55	2.8	46
40-160（I）	3.8 6.3 7.5	1.06 1.75 2.08	8.5 8.0 7.5	47	1450	0.55	2.5	43	65-160A	6.5 10.8 13.0	1.81 3.0 3.61	6.6 6 5.4	57	1400	0.37	2.8	35
40-160（I）A	3.0 5.1 6.1	0.83 1.42 1.69	5.6 5.3 4.9	45	1400	0.25	2.5	30	65-200	7.5 12.5 15	2.08 3.47 4.17	13.2 12.5 11.8	54	1450	1.1	2.8	52
40-200（I）	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	45	65-200A	6.8 11.3 13.5	1.89 3.14 3.75	10.7 10.1 9.6	53	1450	0.75	2.8	48
40-200（I）A	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.55	2.5	44	65-250	7.5 12.5 15	2.08 3.47 4.17	21 20 19.4	45	1450	2.2	2.8	76
40-250（I）	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	54	65-250A	7.0 11.7 14.1	1.94 3.25 3.92	18.4 17.6 17	44	1450	1.5	2.8	68
40-250（I）A	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	49	65-250B	6.1 10.2 12.3	1.69 2.83 3.42	14.1 13.4 13.0	43	1450	1.1	2.8	63
40-250（I）B	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 2.5	30	1450	0.75	2.5	42	65-315	7.5 12.5 15	2.08 3.47 4.17	32.3 32 31.7	36	1450	4.0	2.8	89
50-100	3.8 6.3 7.5	1.06 1.75 2.08	3.4 3 2.8	54	1400	0.12	2.5	19	65-315A	7 11.7 14	1.94 3.25 3.92	28.1 28 27.6	36	1450	3.0	2.8	85
50-125	3.8 6.3 7.5	1.06 1.75 2.08	5.4 5.0 4.6	54	1400	0.25	2.5	25	65-315B	6.1 10.1 12.1	1.69 2.81 3.36	21.2 21 20.8	34	1450	3.0	2.8	82
50-125A	3.4 5.6 6.7	0.94 1.56 1.86	4.3 4.0 3.7	52	1400	0.18	2.5	19	65-100（I）	15 25 30	4.17 6.94 8.33	3.5 3 2.5	70	1400	0.37	2.8	33
50-160	3.8 6.3 7.5	1.06 1.75 2.08	8.5 8.0 7.5	47	1450	0.55	2.5	42	65-125（I）	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	49
50-160A	3.0 5.1 6.1	0.83 1.42 1.69	5.6 5.3 4.9	45	1400	0.25	2.5	37	65-125（I）A	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.55	2.8	48
50-200	3.8 6.3 7.5	1.06 1.75 2.08	13.1 12.5 12	40	1450	0.75	2.5	48	65-160（I）	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	54
50-200A	3.3 5.5 6.5	0.92 1.53 1.81	10 9.5 9	39	1450	0.55	2.5	46	65-160（I）A	13.0 21.6 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	48
50-250	3.8 6.3 7.5	1.06 1.75 2.08	20.5 20 19.5	32	1450	1.5	2.5	58	65-200（I）	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	71
50-250A	3.4 5.6 6.7	0.94 1.56 1.86	16.4 16 15.6	32	1450	1.1	2.5	50	65-200（I）A	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	62
50-250B	3.1 5.1 6.1	0.86 1.42 1.69	13.2 13 12.5	30	1450	0.75	2.5	49	65-250（I）	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3.0	2.8	85
50-100（I）	7.5 12.5 15	2.08 3.47 4.17	3.5 3 2.5	63	1400	0.25	2.5	23	65-250（I）A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	80
50-125（I）	7.5 12.5 15	2.08 3.47 4.17	5.4 5.0 4.7	63	1400	0.37	2.5	34	65-250（I）B	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.6	57	1450	1.5	2.8	74
50-125（I）A	6.6 11.0 13.2	1.83 3.06 3.67	4.1 3.8 3.6	60	1400	0.25	2.5	33	65-315（I）	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	120
50-160（I）	7.5 12.5 15	2.08 3.47 4.17	8.8 8 7.2	59	1450	0.55	2.8	46	65-315（I）A	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4.0	2.8	110

型號	流量		揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）	型號	流量		揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）
型號	m3/h	L/s	揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）	型號	m3/h	L/s	揚程（m）	效率（%）	轉速（r/min）	電機功率（kw）	汔蝕余量（NPSH）r	重量（kg）
65-315（I）B	12.1 20.2 24.2	3.36 5.61 6.75	21.3 21 20.6	49	1450	3.0	2.8	100	100-250	30 50 60	8.33 13.89 16.67	21.3 20 19	66	1450	5.5	3.0	140
80-100	15 25 30	4.17 6.94 8.33	3.5 3 2.5	70	1400	0.37	2.8	33	100-250A	28 46.7 56	7.78 12.97 15.56	18.6 17.4 16.6	65	1450	4.0	3.0	112
80-125	15 25 30	4.17 6.94 8.33	5.6 5 4.5	70	1450	0.75	2.8	48	100-250B	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	105
80-125BA	13.1 21.8 26.1	3.05 6.05 7.25	4.3 3.8 3.4	65	1450	0.55	2.8	45	100-315	30 50 60	8.33 13.89 16.67	34 32 30	61	1450	11.0	3.0	225
80-160	15 25 30	4.17 6.94 8.33	9 8 7.2	68	1450	1.1	2.8	55	100-315A	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180
80-160A	13.0 21.5 25.9	3.61 6.0 7.19	6.7 6.0 5.4	65	1450	0.75	2.8	51	100-315B	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	165
80-200	15 25 30	4.17 6.94 8.33	13.2 12.5 11.8	64	1450	2.2	2.8	72	100-125（I）	60 100 120	16.67 27.78 33.33	6.5 5 4	78	1450	2.2	3.0	95
80-200A	14.0 23.3 27.9	3.89 6.47 7.75	11.5 10.9 10.2	63	1450	1.5	2.8	64	100-125（I）A	52.2 87.1 104	14.5 24.2 28.9	4.3 3.8 3.4	76	1450	1.5	3.0	87
80-250	15 25 30	4.17 6.94 8.33	21 20 18.8	59	1450	3.0	2.8	89	100-160（I）	60 100 120	16.7 27.78 33.33	10 8 7	78	1450	4.0	3.0	118
80-250A	13.3 22.2 26.6	3.69 6.17 7.39	16.6 15.8 14.8	58	1450	2.2	2.8	85	100-160（I）A	52.2 87.1 104	14.5 24.2 28.9	7.3 6.3 5.4	76	1450	3.0	3.0	113
80-250B	11.9 19.8 23.8	3.31 5.5 6.61	13.2 12.6 11.8	57	1450	1.5	2.8	78	100-200（I）	60 100 120	16.67 27.78 33.33	14.0 12.5 11	75	1450	5.5	3.0	148
80-315	15 25 30	4.17 6.94 8.33	32.5 32 31.5	50	1450	5.5	2.8	130	100-200（I）A	51.7 86.1 103	14.36 23.92 28.61	10.8 9.3 8.2	73	1450	4.0	3.0	123
80-315A	14 23 28	3.89 6.39 7.78	28.3 27.9 27.4	50	1450	4.0	2.8	102	100-250（I）	60 100 120	16.67 22.78 33.33	21.5 20 18.5	74	1450	11.0	3.0	208
80-315B	12.1 20.2 24.3	3.36 5.61 6.75	21.3 21 20.6	49	1450	3.0	2.8	95	100-250（I）A	56 93.3 112	15.56 25.92 31.11	18.7 17.4 16.1	73	1450	7.5	3.0	165
80-100（I）	30 50 60	8.33 13.89 16.67	3.5 3 2.5	73	1450	0.75	3.0	58	100-250（I）B	52.2 87 104	14.5 24.17 28.89	16 15 14	72	1450	5.5	3.0	149
80-125（I）	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	61	100-315（I）	60 100 120	16.67 22.78 33.33	33.5 32 30.5	71	1450	15.0	3.0	234
80-125（I）A	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	1.1	3.0	61	100-315（I）A	55.0 91.0 110.0	15.28 25.28 30.56	28 27 25.7	71	1450	11.0	3.0	213
80-160（I）	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	82	100-315（I）B	47 79.0 95	13.06 21.94 26.39	21 20 19	70	1450	7.5	3.0	165
80-160（I）A	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	74	100-400（I）	60 100 120	16.67 22.78 33.33	52 50 48.5	65	1450	30.0	3.0	375
80-200（I）	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	97	100-400（I）A	56.4 94 113	15.67 26.11 31.39	46 44 43	65	1450	22.0	3.0	295
80-200（I）A	26.7 44.6 53.5	7.42 12.36 14.83	10.7 9.9 9.4	71	1450	2.2	3.0	93	100-400（I）B	52.3 87 105	14.53 24.17 29.17	39 38 37	64	1450	18.5	3.0	257
80-250（I）	30 50 60	8.33 13.89 16.67	21.3 20 19	66	1450	5.5	3.0	134	100-400（I）C	48.6 81 97	13.54 22.56 26.94	34 32.8 32	62	1450	15.0	3.0	239
80-250（I）A	28 46.7 56	7.78 12.97 15.56	18.6 17.4 16.6	65	1450	4.0	3.0	106	125-125	48 80 96	13.3 22.2 26.7	5.5 5 4.3	76	1450	2.2	3.0	148
80-250（I）B	24.2 40.4 48.5	6.72 11.22 13.47	13.9 13.1 12.4	63	1450	3.0	3.0	100	125-125A	43 71.5 66	11.6 19.9 13.9	4.4 4 3.4	75	1450	1.5	3.0	125
80-315（I）	30 50 60	8.33 13.89 16.67	34 32 3	61	1450	11.0	3.0	217	125-160	48 80 96	13.3 22.2 26.7	9 8 7	74	1450	3.0	3.0	205
80-315（I）A	28 46.7 56	7.78 12.97 15.56	29.6 27.9 26.1	61	1450	7.5	3.0	180	125-160A	42 69.3 83	11.9 19.3 23	6.8 6 5.3	73	1450	2.2	3.0	165
80-315（I）B	24.3 40.5 48.6	6.72 11.22 13.47	22.3 21 19.1	60	1450	5.5	3.0	166	125-200	48 80 96	13.3 23.2 26.7	13.8 12.5 11.5	73	1450	5.5	3.0	249
100-100	30 50 60	8.33 13.89 16.67	3.5 3 2.5	73	1450	0.75	3.0	62	125-200A	45 75 90	12.5 20.8 25	12 11 10	72	1450	4.0	3.0	237
100-125	30 50 60	8.33 13.89 16.67	6 5 4	73	1450	1.1	3.0	70	125-250	48 80 96	13.3 22.2 26.7	22 20 18.3	72	1450	7.5	2.8	220
100-125A	26.8 44.6 53.5	7.44 12.4 14.9	4.8 4 3.2	63	1450	1.1	3.0	68	125-250A	45 75 90	12.5 20.8 25	19 17.5 16	71	1450	7.5	2.8	210
100-160	30 50 60	8.33 13.89 16.67	9.2 8 6.8	73	1450	2.2	3.0	87	125-250B	41.5 69 83	11.5 11.2 23	16.3 15 13.8	70	1450	5.5	2.8	195
100-160A	26.7 44.5 53.4	7.42 12.36 14.83	7.3 6.3 5.4	71	1450	1.5	3.0	79	125-315	48 80 96	13.3 22.2 26.7	33.3 32 29.8	67	1450	15.0	2.5	300
100-200	30 50 60	8.33 13.89 16.67	13.5 12.5 11.8	72	1450	3.0	3.0	100	125-315A	45 75 90	12.5 20.8 25	29.3 27.5 26	66	1450	11.0	2.5	282
100-200A	26.7 44.6 53.5	7.42 12.36 14.83	10.7 9.9 9.4	71	1450	2.2	3.0	90	125-315B	43 72 96	11.9 20 23.9	26.5 25 23.8	65	1450	11.0	2.5	245

八、ISWD低轉速離心泵使用注意事項：

1：訂貨時請注明具體技術參數、使用工況以及使用介質特性，以便能為您選擇最合適的產品。
2：泵長期運行后，由于機械磨損，使機組噪音及振動增大時，應停機檢查，必要時需更換易
損件（機械密封與電機軸承），機組大修期一般為5000-8000小時。
3：長期不間斷使用此泵，推薦配備備用水泵，并用控制柜定時切換，以延長水泵使用壽命。
4：油泵標準配備鋁青銅葉輪與防爆電機，若有不同材質要求，請另行注明。
5：此泵嚴禁長期處于低揚程狀態下運行，否則易使電機過載而燒毀。
九、ISWD低轉速離心泵訂貨說明：
1.離心泵產品名稱（立式離心泵、臥式離心泵、管道離心泵、多級離心泵、化工離心泵、單級離心泵、不銹鋼離心泵、耐腐蝕離心泵、氟塑料離心泵、玻璃鋼離心泵、自吸離心泵）;
2.離心泵規格型號（ISW、ISWR、ISWH、ISWB、ISG、IRG、IHG、YG、ISGB、ISWD、ISGD、IS、IH、SG、FS、S、GBW、FSB、AFB、FB、PBG、ZX、SH、CDLF、GDL、LG、DL、TSWA、QDLF、IHF、GC、CYZ-A、FPZ）;
3.離心泵產品流量（1.5-500m3/h）;
4.離心泵產品揚程（8-150m）;
5.離心泵產品口徑（DN15-300）;
6.離心泵適用介質（水、熱水、冷水、、汽油、煤油、腐蝕性液體、鹽酸、非氧化性酸等）;
7.離心泵殼體材料（鑄鐵、不銹鋼、玻璃鋼、氟塑料、增強聚丙烯）;
8.離心泵產品功率（0.55-110KW）;
9.離心泵介質溫度（-40-120度）;
10.如有特殊要求時請在訂購產品時注明。
11.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
12.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技閥門專家為您審核把關。
