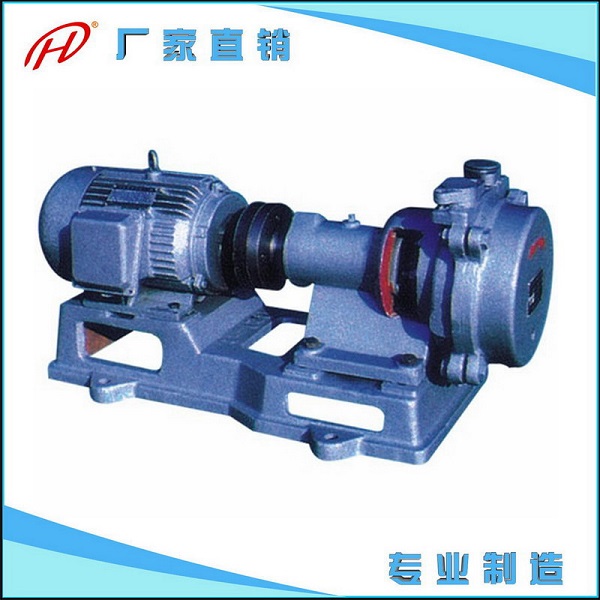

一、 SZB水環式真空泵概述：
SZB水環真空泵是懸臂式水環真空泵，可供抽吸空氣或其它無腐蝕性、不溶于水、不含固體顆粒的氣體。最低吸入壓力為-0.086Mpa。被廣泛用于機械、石油、化工、制藥、食品等工業及其它領域。特別適合于做大型水泵引水用。
目前制造的本型號泵有：SZB-4、SZB-8。其中4（8）表示當水銀柱高為520毫米時的氣量（升/秒）。
二、SZB水環式真空泵結構說明：
SZB型真空泵結構如圖一所示、工作室由泵體（2）、泵蓋（1）構成，上有進排氣口（詳見圖三），下有放水螺塞（15）（見圖三），泵蓋上有指示旋轉方向的箭頭，泵體有填料函和填料壓蓋（5），內裝填料（4）密封，泵體側面的螺絲孔（16）（見圖三）為補充水環消耗用水。
由鑄鐵制成葉輪（3），有12個葉片呈放射狀均分布，有平衡孔（其中兩個套扣供拆卸用）平衡軸向力。葉輪平鍵（9）與軸（10）聯接并可沿軸向滑動調節間隙。軸為優質鋼制成，支承在泵的托架（6）內的兩個滾珠軸承（17）上右端有彈性聯軸器（8）和電機直接聯接。托架（6）用鑄鐵制成，有止口保證與泵體準確聯接，軸承間有空腔，可存潤滑油，用稀油或黃油滑均可。
從傳動方向看，泵軸為逆時針方向旋轉（右邊法蘭為排氣口，左邊法蘭為進氣口）。
三、SZB水環式真空泵性能參數：
|
型號 |
排氣量 |
吸 入 真 空 （mmHg） |
最大真空度 |
泵轉速 （r.p.m） |
電機功率 （Kw） |
口徑（mm） |
泵重 （整機） （Kg） |
||
|
m3/h |
L/S |
||||||||
|
吸入 |
排出 |
||||||||
|
SZB-4 |
19.8 |
5.5 |
440 |
80% |
1410 |
1.5 |
G1" |
G1" |
115 |
|
14.4 |
4 |
520 |
|||||||
|
7.2 |
2 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
|
SZB-8 |
38.2 |
10.6 |
440 |
80% |
1420 |
2.2 |
G1" |
G1" |
130 |
|
28.8 |
8 |
520 |
|||||||
|
14.4 |
4 |
600 |
|||||||
|
0 |
0 |
650 |
|||||||
注：1、表內數值是在下列條件下得出：
（1）水溫 15°C （2）空氣20°C （3）氣體相對濕度70% （4）大氣壓力0.1013MPa
2、抽氣量偏差不超過±10%
四、SZB水環真空泵安裝尺寸：
|
代號 |
A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
Y |
Z |
W |
R |
Q |
P |
O |
X |
|
SZB-4 |
763 |
508 |
313 |
193 |
182 |
400 |
665 |
133 |
315 |
365 |
140 |
136 |
286 |
155 |
180 |
366 |
54 |
116 |
110 |
|
SZB-8 |
820 |
527 |
313 |
212 |
195 |
400 |
665 |
133 |
345 |
395 |
140 |
136 |
286 |
180 |
180 |
378 |
54 |
116 |
158 |
五、SZB水環真空泵訂貨說明：
1.真空泵名稱;
2.真空泵型號（2X、XZ、2XZ、XD、SK、SZ、SZB、2SK、2BV、SKA、H-150）;
3.真空泵抽氣速率（1-150升/秒）;
4.真空泵功率（0.12-132KW）;
5.真空泵使用電壓（AC200V、AC380V）;
6.真空泵使用行業（石油化工、制藥、食品、醫藥、真空包裝、真空滲漏等）;
7.如有特殊要求時請在訂購產品時注明
8.若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
9.當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖由我們的希倫科技水泵專家為您審核把關。
