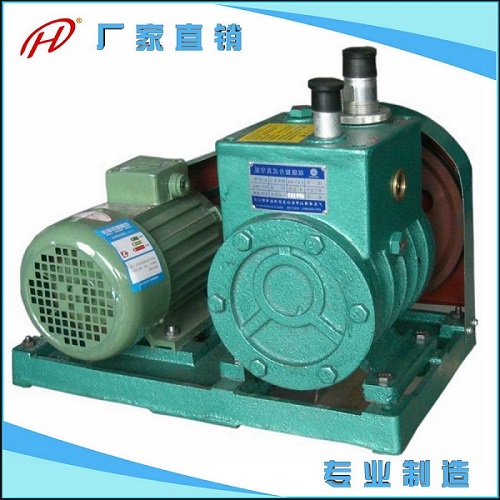

2X皮帶式真空泵用途
l、2X-15A真空泵是抽除氣體的基本設備之一，它可單獨使用，也可與增壓泵、擴散泵、分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉及實驗室裝備等。
2、2X-8A真空泵在環境溫度5℃～40℃范圍內，進氣口壓強小于10托的條件下，允許長期運轉，被抽氣體相對溫度大于90％時，應開氣鎮閥。
3、2X-4A真空泵進氣口連續敝通大氣運轉不得超過3分鐘．
4、2X-2A真空泵不適用于抽除對金屬有腐蝕的、對泵油起化學反應的、含有顆粒塵埃的氣體，以及含氧過高的、爆炸性的、有毒的氣體。
2X皮帶真空泵性能參數
|
|
2X-2 |
2X-4A |
2X-8A |
2X-8 |
? |
2X-15A |
2X-15 |
2X-30 |
2X-70 |
||
|
2 |
4 |
8 |
15 |
30 |
70 |
||||||
|
極限真空 |
關氣鎮 |
Pa(Torr) |
6×10-2(≤5×10-4)110 |
||||||||
|
6×10-1(5×10-3) |
(≤1×10) |
||||||||||
|
電動機功率(KW) |
0.37 |
0.55 |
1.1 |
1.5 |
3 |
5.5 |
|||||
|
溫升(℃) |
≤40 |
||||||||||
|
進氣口徑(mm) |
18 |
25 |
40 |
40 |
65 |
80 |
|||||
|
轉速(r/min) |
450 |
590 |
450 420 |
420 |
|||||||
|
用油量(L) |
0.7 |
1.0 |
2.0 |
2.8 |
3.0 |
4.2 |
|||||
|
噪聲dB(A) |
68 |
≤68 |
≤70 |
≤75 |
≤78(～70) |
≤80(～75) |
|||||
|
外形尺寸(cm) |
56×31×39 |
56×34×37 |
79×43×54 |
79×53×54 |
78×50×56 |
91×65×70 |
|||||
|
適用電磁閥型號 |
DDC-JQ25 |
DDC-JQ40 |
DDC-JQ65 |
DDC-JQ80 |
|||||||
|
重量(kg) |
58 |
55 |
80 |
110 |
232 |
330 |
|||||
|
2X旋片式真空泵冷卻方式 |
自然冷卻 |
水冷 |
? |
自然冷 |
水冷 |
||||||
|
冷卻水量(L/min) |
- |
＞0.5 |
? |
- |
＞0.8 |
＞1 |
＞2 |
||||
2X皮帶真空泵安裝注意事項
拆箱后小心取出旋片真空泵體、備附件及說明書并保管好作日后備用。除去填充物，擦凈泵的表面灰塵、垢。按裝箱單清點數目。
旋片皮帶式真空泵安裝在環境清潔、通氣良好，光線充足符合第4條要求的室內。根據使用情況泵應安裝在有一定寬裕的場地，以便于操作維護。泵的外形尺寸見。旋片真空泵可以放置在堅實平坦的地面上，不需特別的地基，如需固定可另加螺釘與基礎固牢，地腳螺釘尺寸見。旋片真空泵如靠近精密儀表使用時，應考慮增加防震裝置。
將被抽容器用真空軟管或法蘭與旋片真空泵相聯結，如用法蘭聯接時，法蘭上應有橡膠圈槽，形式及尺寸見圖50聯接被抽容器的管徑不應小于泵進氣口直徑，管通宜短，接頭宜少，否則影響抽速，管道和接頭的漏氣量應小。被抽容器的氣體量應與泵的抽速相適應，旋片真空泵的抽速關系見圖4。在泵與被抽容器之間建議裝上一個真空閥，以便控制氣體流量。對于泵并建議裝上一個放氣閥(或電磁閥)以便停車時對泵放氣,能防止返油以及容易起動。
按照電機標牌所示電壓和接線方式接上電源，并建議采用保險裝置以免超載，判明電機旋轉方向，應與泵上箭頭方向一致。取下排氣塞裝上排氣罩，或將排所嘴上的套子取下。旋片真空泵需冷卻者接上水源。
如必須使泵抽除有毒的及腐蝕黑色金屬的氣體、對真空油起化學變化的氣體、及超過常溫和有塵埃的氣體時，應在進氣管道上加裝中和、冷卻、過濾等有關裝置配合使用，否則將影響旋片真空泵使用性能和壽命。抽除對人體有害的氣體時，應安上相應的管道，將排出氣體引至室外遠離工區進行處理。
注：安裝時應小心，防止鐵屑、污物、塵埃等落入泵內
2X皮帶式真空泵訂貨須知
1、名稱，2、規格，3、流量，4、真空度，5、使用介質，6、功率。
