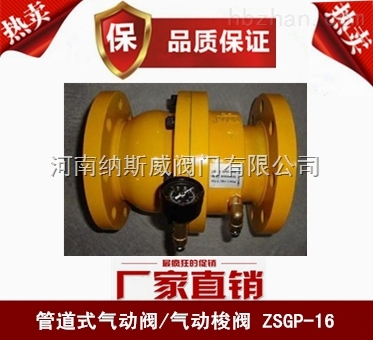

ZSGP氣動梭閥
產品概述
ZSGP氣動梭閥屬于國家專利產品，是自動化系統的主要管道元件之一，也是我公司在二十年研制變壓吸附裝置在管道控制介質流通上起主要切斷和接通作用。適用于水、蒸汽及弱腐蝕性氣體、液體等多種介質。采用執行機構活塞與閥芯一體制造；啟閉過程中，密封面的摩擦力��；耐磨性好；啟閉行程小，等于活塞的行程；啟閉靈活，反映迅速，適合于PSA設備，能在0.3秒內迅速完成啟閉動作；指示直觀，有反饋指示件的指示作用；安裝維修方便，密封性能好，零泄漏，便于遠距離氣動控制；閥前后壓差波動小，對閥芯不 平衡力及啟閉速度無任何影響，使用壽命長，高可達250萬次以上。廣泛應用于石油、化工、冶金、輕工、紡織、環保等行業的氣體管道控制系統。
ZSGP氣動梭閥結構圖
ZSGP系列管道式氣動梭閥特點：
1.執行機構與閥一體化設計，雙作用形式
2.結構緊湊，體積小
3.機構合理，正、反流壓降均衡，介質流向不受限制
4.開關具備現場指示
5.切換速度快
6.軟密封，泄露量等于零
7.可配加電磁閥門等附件
ZSGP系列管道式氣動閥性能參數：
1.公稱壓力（Mpa）：1.0,1.6,2.5
2.流阻系數：0.04?0.06
3.控制氣源壓力：0.3?0.6（Mpa）
4.耗氣量：22-3450ml/次
5.切換時間：0.3?0.5（s）
6.閥體材料：ZG25 ZG1cr18Ni9
7.密封材料：改為聚四氟乙稀 氟橡膠
8,使用溫度：-80℃~180℃
ZSGP系列管道式氣動閥結構與原理：
是一種直角回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度；超強的剪切能力。它與閥門定位器配套使用，可實現比例調節；V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。
外形尺寸
1．6Mpa外形連接尺寸
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
4-Φ18 |
|
|
100 |
220 |
180 |
292 |
4-Φ18 |
|
|
125 |
250 |
210 |
330 |
4-Φ18 |
|
|
150 |
285 |
240 |
356 |
4-Φ22 |
|
|
200 |
340 |
295 |
495 |
4-Φ20 |
2.5Mpa外形連接尺寸
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
8-Φ18 |
|
|
100 |
235 |
190 |
292 |
8-Φ22 |
|
|
125 |
270 |
220 |
330 |
8-Φ26 |
|
|
150 |
300 |
250 |
356 |
8-Φ26 |
|
|
200 |
360 |
310 |
495 |
12-Φ26 |
4.0Mpa外形連接尺寸
|
DN |
D |
D1 |
L |
Φ-n |
m-n |
|
20 |
105 |
75 |
150 |
4-Φ14 |
M10×1 |
|
25 |
115 |
85 |
160 |
4-Φ14 |
|
|
32 |
140 |
100 |
180 |
4-Φ18 |
|
|
40 |
150 |
110 |
200 |
4-Φ18 |
|
|
50 |
165 |
125 |
203 |
4-Φ18 |
|
|
65 |
185 |
145 |
216 |
4-Φ18 |
M12×1.25 |
|
80 |
200 |
160 |
241 |
8-Φ18 |
|
|
100 |
235 |
190 |
292 |
8-Φ22 |
|
|
125 |
270 |
220 |
330 |
8-Φ26 |
|
|
150 |
300 |
250 |
356 |
8-Φ26 |
|
|
200 |
375 |
320 |
495 |
12-Φ30 |
