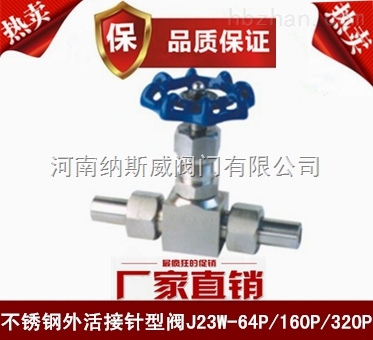

J23W外螺紋針型閥
產品概述
J23W外螺紋針型閥是一種可以精確調整的閥門，用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥。儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。針型閥的閥芯就是一個很尖的圓錐體，好象針一樣插入閥座。
不銹鋼外螺紋截止閥結構圖
不銹鋼外螺紋截止閥的選用原則
1、低溫介質的管路系統和裝置上，宜選用加上閥蓋的低溫針型閥。
2、煉油裝置的催化裂化裝置的管路系統上，可選用升降桿式針型閥。
3、化工系統的酸堿等腐蝕性介質的裝置和管路系統中，宜選用奧氏體不銹鋼制造的、聚四氟乙烯為閥座密封圈的全不銹鋼針型閥。
4、冶金系統、電力系統、石化裝置、城市供熱系統中的高溫介質的管路系統或裝置上，可選用金屬對金屬密封針型閥。
5、需要進行流量調節時，可選用蝸輪蝸桿傳動的、氣動或電動的帶V 形開口的調節針型閥。
J23W外螺紋針型閥結構圖
J23W針型閥 技術參數
1、設計制造：GB/T 12224-1989 ；JB/T 7747-1995
2、連接形式：對焊式管接頭；卡套式
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和實驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼按 GB/T 1220-1989的規定
J23W針型閥 性能規范
|
實驗項目 |
壓力值 單位：MPa |
|
公稱壓力 |
16 |
|
殼體實驗 |
24 |
|
密封試驗 |
17.6 |
|
氣壓試驗 |
9.6 |
|
適用溫度 |
≤425℃ |
|
適用介質 |
水、蒸汽、油品等 |
J23W針型閥 主要零件材料
|
型號 |
閥體 |
接頭 |
閥桿 |
螺帽 |
填料 |
|
J23W-160 |
20# |
20# |
2Cr13 |
20# |
柔性石墨 |
|
J23W-160P |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
J23W針型截止閥 主要外形尺寸
|
規格 |
M |
Ф |
L1 |
L |
H |
Do |
重量（kg） |
|
DN6 |
M20×1.5 |
φ14×4 |
66 |
140 |
84 |
63 |
0.65 |
|
DN10 |
M24×4.5 |
φ18×4 |
78 |
160 |
93 |
78 |
0.8 |
