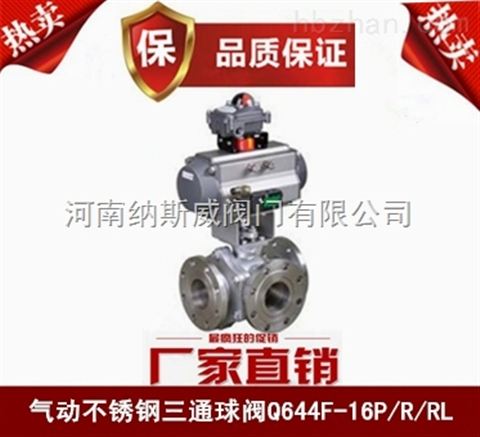

Q644F氣動三通球閥

產品概述

Q644F氣動三通球閥是氣動L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。

Q644F氣動三通球閥結構圖

Q644F氣動三通球閥工作原理圖雙作用氣動三通球閥

氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，輸出軸逆時針方向轉動

氣動三通球閥關閉：4口進氣、2口排氣，推動兩活塞向中心合攏，輸出軸順時針方向轉動

單作用氣動三通球閥

氣動三通球閥打開：2口進氣、4口排氣，推動兩活塞分開向兩邊移動，同時壓縮彈簧，輸出軸逆時針方向轉動

氣動三通球閥關閉：失氣或失電時，彈簧推動兩活塞合攏向中心移動，輸出軸順時針方向轉動

Q644F/Q645F氣動三通球閥技術參數

Q644F氣動L型三通球閥流向圖

Q645F氣動T型三通球閥流向圖
