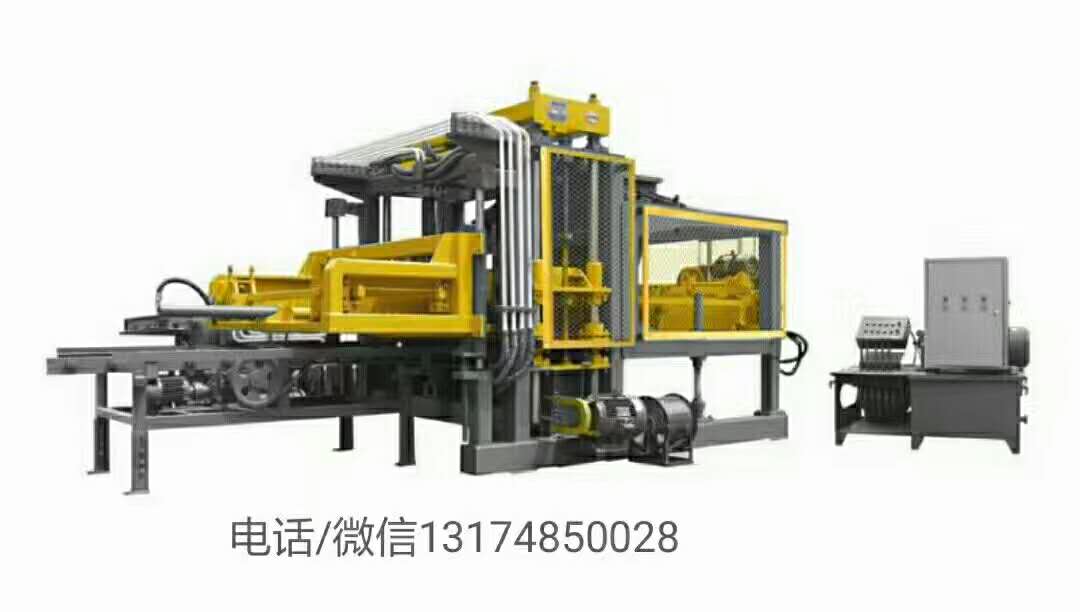

JF-QT5-20B型多功能震壓式墻地磚生產線：


天津市建豐液壓機械有限公司是一家專業開發生產免燒磚機、空心磚機、路面磚機以及路緣石等磚機設備、模具及振搗器等大型企業，公司坐落于天津市薊縣開發區,地處京、津、唐中心三角地帶，交通便利，人文地理條件優越




產品特點：速度較快、穩定性特強、耐疲勞
1、機體全部采用高強度型鋼及特種焊接工藝制造，不易開焊，極其堅固耐用；
2、傳動機購全部采用機械傳動，并合理有效地利用機械動力，加料及成型裝置分別以一套傳動機構完成多種工藝動作，動作連貫可靠，經久耐用，便于維修保養。
3、該機成型混凝土砌塊時，采用上下振動，在成型模箱下面設有垂直定向振動臺，在壓頭橫梁上設有振動器加壓振搗，因而在生產砌塊時均可取得滿意的成型效果，適合于高強度混凝土砌塊或路面磚的生產。
4、一機多用，適用性強，配用不同的模具可生產多種形狀、規格的墻體砌塊、路面磚和花格墻砌塊等，用戶如生產帶色彩面層的裝飾混凝土砌塊或路面磚時，可拆下加料裝置，設加料平臺，采用人工加料，不僅可節省彩色面料的費用，而且可生產出不同型式帶有彩色面層的裝飾砌塊和路面磚等。
5、本機可實現全自動操作，生產效率高，操作工人勞動強度低。






JF-QT5-20B：適合打地磚（面包磚、荷蘭磚） 整機 165000元
序號 部件名稱 單位 數量 單價（元） 合計（元） 備注
1 主機、布料機、泵站 套 1 103000 103000 必選
2 出磚送板 臺 1 10000 10000 選購
3 二次面料 臺 1 10000 10000 選購
4 7米輸送帶 條 1 7000 7000 選購
5 500國標攪拌機 臺 1 35000 35000 選購
6 推磚車 輛 3 贈送
7 竹膠板 塊 5 贈送
（二）適量磚型及產量：


制品規格 長*寬*高（mm） 成型數量 每小時生產量 生產周期
標 磚 240*115*53 32塊 5760塊 20秒/次
空心磚 390*190*190 5塊 900塊 20秒/次
面包磚200*100*60 20塊 3600塊 20秒/次
（三）設備特點介紹
1.該機型電控系統較（A）型增加PLC控制系統，使得該機型自動完成布料、壓制過程中的計時、計量控制，充分保證制品厚度、密度均勻，同時縮短成型周期，使得產量大幅度提高。
2.結合建豐公司獨立開發的《振動與液壓原理》設計而成的液壓系統使得部分油缸運轉流暢、穩定、速度、提高成型周期縮短。
3.獨特散熱技術，使得設備運磚更加穩定。
4.強制式模具同步結構，確保制品厚度一致，托模平穩成品率高。
5.料車行走系統增加軌道與行車穩定器裝置，使得料車行走穩定，減少設備漏料，從而減少清理所花費的工時及不必要的材料浪費
6.專利加長型導套，鎳鉻合金制成的滑套，平面硬度、光潔度高的導柱使得模具起平穩，減少因模具起落不平而造成的模具設備使用壽命縮短，降低制品誤差。
7.布料采用往復撥叉式布料機方式，下料快而均勻，提高成型效率，保證制品密度均勻穩 定，獨特設計的接頭，使得布料齒、軸的更換更加簡便，降低設備維護所需要的時間。




（一）主要技術參數：
序號 項目 參數
1 激震力 78KN
2 震動頻率 5000次/分鐘
3 振幅 15mm
4 噪音 85db（A）
5 震動時間 7秒/次
6 外形尺寸 3970*1830*2350（mm）
7 裝機容量 28.2KW
8 整機重量 5噸
9 最大壓力 10噸
10 托板尺寸 1150×570×20（mm）
11 操作人數 10人
12 用地面積 ≥4000m2
              聯系人：韓開春       咨詢熱線：13174850028                  QQ：1054411492              可加微信
