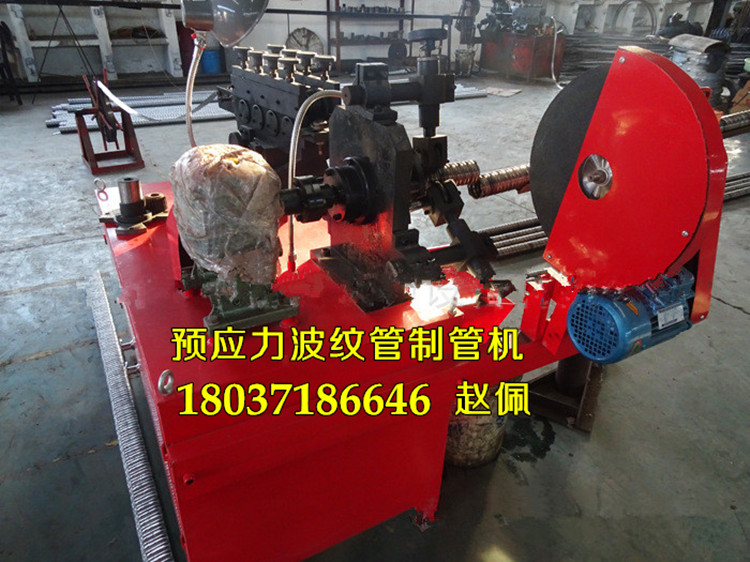

預應力金屬波紋管制管機 扁管機

波紋管制管機用途：

波紋管制管機是生產預應力混凝土預留孔的金屬波紋管的設備，YZG130型制管機是制作預應力工程混凝土用金屬波紋管的專用設備，采用鍍鋅或冷軋輥鋼帶卷制成雙波形經咬邊扣壓而成波紋管，可以生產Φ35~Φ130以內各種直徑的單、雙波金屬波紋管。本機生產的波紋管主要應用于用于后張法的預應力混凝土橋梁、大型建筑等工程中的預應力成孔。該機體積小、結構緊湊、效率高、操作維護簡單，適用于施工現場和工廠集中生產使用。成管質量質量符合JG225-2007《預應力混凝土用金屬螺旋管》標準要求，且密封性能好，便于施工。電機采用無級變速，出管率高，經久耐用。同時生產與之配套的扁錨用BGJ90型制扁管機。

波紋管制管機技術參數：

波紋管制管機工作原理:

將0.23～0.4×36±0.5鋼帶進入含乳化油的水槽;在過導帶架,控制鋼帶偏向;進入四組成形軋輥,壓模成雙波呈半圓(加強筋),左側向上折,右側向下折的形狀;再纏繞于模頭上,經翻邊輪擠、壓邊輪壓,使向上折和向下折邊緊扣讓直齒壓花輪壓痕,雙邊咬合后,經壓緊輪壓實即形成緊密相扣的波紋管。連續卷成延伸至達到合乎要求的長度,當管端接觸行程開關時,主電機會自動停下;然后用切割機切斷即完成一根管的制作。再起動主電機作下一根波紋管。五、 調整、操作要領、成管: 本機出廠時成形軋輥經過技術人員調試好;調整時請勿把彈簧頂桿壓太緊, 造成螺距太小, 并造成壓力過大,使電機負荷過重影響效率,長時運作還易燒電機。

波紋管制管機工作流程：

1.成形軋輥壓出鋼帶左側向上折邊順直切入螺旋套舌口根部，與螺旋形成同一角度。
2、螺旋套的位置:舌口應在模頭圓弧最高點;當模頭旋轉時與模頭之間無嚴重摩擦。
3、纏繞鋼帶時,初學者最好是用手盤皮帶輪進行繳鋼帶咬扣。
4、翻邊輪放置:輪尖接觸模頭的位置應距螺旋套舌口尖端2mm,調整時請勿太用力,以免輪尖擠壓鋼帶壓裂。
5、 壓邊輪緊貼鋼帶,使鋼帶上、下折邊沿著翻邊輪與壓邊輪之間滑走扣緊,調整壓邊輪也勿需太大力,以免易壓裂或壓蹦翻邊輪。
6、 壓花輪與直齒輪:應根據折扣邊的角度,放置輪走向與邊的角度應基本一致;調整時以壓緊、有明顯壓痕即可。
7、 壓緊輪:根據扣好壓邊的邊沿,角度稍微向右擺,力度以手力扭緊,出管時再根據情況調節。
8、 調節翻邊輪、壓邊輪伸縮叉及壓花輪、壓緊輪推進筒的力度盡可能不使用扳手來旋扭,以免造成受力過大或不均時頂主軸變形。
9、接駁鋼帶:a:鋼帶接頭處以剪斜(約30°角)口為佳,兩端搭接約3～4厘米并對齊兩邊,用6～8kw點焊機點焊,點位以距鋼帶邊3毫米及中心點,焊8～9個點為宜。b:手工接鋼帶時接頭口要剪平,并剪掉尖角(5×45°),然后折約5mm長度,兩邊接頭對扣并錘平緊貼,把固定彈簧兩端的螺桿松開,穿好鋼帶后在上緊,此接法再過軋輥時要緩慢,切忽快速以免脫扣。

六、 波紋管制管機常見故障及處理方法:
本機易見的故障主要在制管中管內徑增大,看或摸螺旋套底部折邊高于螺旋套邊沿,再用卡尺量內徑確認。
原因主要有以下幾點:
1、 成形軋輥箱固定角度不對。 處理方法:調整至與螺旋套螺旋相對順直切。
2、 壓邊輪、翻邊輪角度或松動移位。處理方法:調整角度。
3、 壓花輪及壓緊輪角度、調整力度不良。處理方法:適當調整兩輪的角度及力度。
