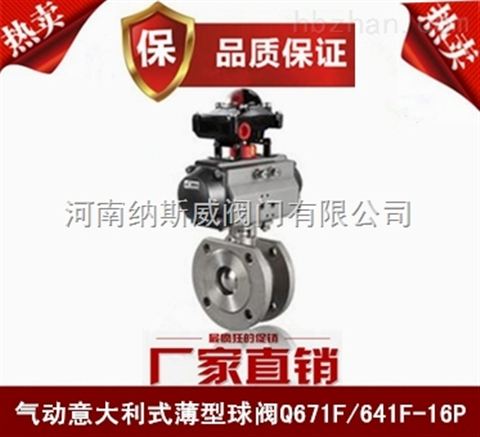

Q671F氣動薄型球閥
產品概述
Q671F氣動薄型球閥是引進國外先進技術的基礎上進行特殊設計，精心制造的產品。它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，就可以實現全開—全閉的動作。該產品密封性能分為金屬密封與軟密封。具有結構緊湊、體積精小、密封性好、運行可靠、維修容易、安裝方便、適應性強等優點�？蓮V泛用于石油、化工、輕工、制藥、造紙等工業過程自動控制系統中作遠距離集中控制或就地控制。
Q671F氣動薄型球閥結構圖
氣動薄型球閥外形圖及安裝尺寸
Q671F氣動 薄型球閥主要外形和連接尺寸
|
通徑DN |
d |
L |
D |
K |
D1 |
n-Md |
f |
H |
W |
|
|
mm |
in |
|||||||||
|
10 |
3/8″ |
10 |
32 |
85 |
60 |
38 |
4-M12 |
2 |
165 |
104 |
|
15 |
1/2″ |
14 |
35 |
90 |
65 |
46 |
4-M12 |
2 |
180 |
140 |
|
20 |
3/4″ |
19 |
38 |
100 |
75 |
56 |
4-M12 |
2 |
185 |
140 |
|
25 |
1″ |
24 |
42 |
110 |
85 |
65 |
4-M12 |
2 |
190 |
140 |
|
32 |
1 1/4″ |
29 |
50 |
130 |
100 |
76 |
4-M16 |
3 |
205 |
164 |
|
40 |
1 1/2″ |
38 |
60 |
145 |
110 |
84 |
4-M16 |
3 |
220 |
164 |
|
50 |
2″ |
48 |
70 |
160 |
125 |
99 |
4-M16 |
3 |
255 |
190 |
|
65 |
2 1/2″ |
64 |
95 |
180 |
145 |
118 |
8-M16 |
3 |
280 |
210 |
|
80 |
3″ |
76 |
118 |
195 |
160 |
132 |
8-M16 |
3 |
330 |
247 |
|
100 |
4″ |
95 |
140 |
215 |
180 |
156 |
8-M20 |
3 |
370 |
276 |
|
125 |
5″ |
118 |
195 |
245 |
210 |
184 |
8-M24 |
3 |
460 |
348 |
|
150 |
6″ |
150 |
260 |
280 |
240 |
211 |
8-M24 |
3 |
540 |
378 |
|
200 |
8″ |
200 |
350 |
335 |
295 |
274 |
8-M24 |
3 |
670 |
432 |
結構長度：Q/OLF002-88
法蘭標準：JB亦可按GB9113、ANSI B16.5 JIS B2212
Q671F氣動 薄型球閥主要零部件
|
公稱通徑DN(mm) |
15～150 |
|||
|
公稱壓力PN(MPa) |
1.6～6.4 |
|||
|
公稱壓力 Ps(MPa) |
強度試驗 |
2.4～9.6 |
||
|
密封試驗 |
1.76～7.0 |
|||
|
材料代號 |
C |
P |
R |
|
|
主要 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
增強聚四氟乙炔烯 對位聚苯 |
|||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||
|
適用 |
適用介質 |
水,蒸汽,油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28～250℃ |
|||
|
執行器 |
型號 |
GT系列、SW系列, BRAY系列 |
||
|
氣源壓力 |
0.4～0.7MPa |
|||
