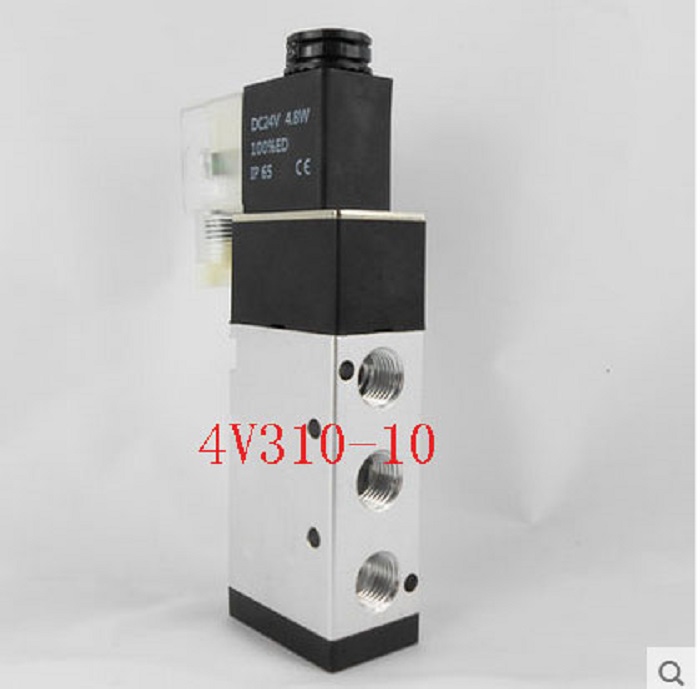

電磁閥氣閥二位五通 24v 12v電磁換向閥4v310-10電磁閥4V310-08
電磁閥氣閥二位五通 24v 12v電磁換向閥4v310-10電磁閥4V310-08
本店專營氣動元件：PU氣管，快速接頭，電磁閥，腳踏閥，機械閥，緩沖器，滑動開關，水閥，浮動接頭，標準氣缸，迷你缸，薄型缸，氣動手指，雙軸缸，針型氣缸，磁性開關，氣源處理件，二聯件，三聯件，空氣過濾器，調壓閥，減壓閥，匯流板
產品特性：
1，先導方式；外部與內部可選，默認是內部；
2，滑柱式結構，密封性好，反應靈敏，
3，內部采用特殊工藝加工，摩擦阻力小，氣動氣壓低，使用壽命長；
4，無需加潤滑油
5，可與底座集成閥組，節省安裝空間；
6，附設手動裝置，利于安裝調試；
7，有多重電壓可供選擇；
標準規格：
型 號：4V310-10 4V310-08
工 作 介 質：空氣（經40um以上濾網過濾）
工 作 方式：先導式
接 管 口 徑：4V310-08(進氣=出氣=排氣=G1/8） 4V310-10(進氣=出氣=G3/8 排氣=G2/8）
有效截面積：4V310-08（25.mm²）4V310-10(30.0mm²）
位 置 數：二位五通
使用壓力范圍：0.15--0.8MPa（21--114psi）
保 證 耐 壓 力：1.5MPa（215psi）
工 作 溫 度：-20---70°
本 體 材 質：鋁合金
潤 滑：不需要
最高動作頻率：4次/秒
電性能參數
標 準 電 壓：AC22V AC110V AC24V DC24V DC12V AC36V AC380V
使用電壓范圍：AC:±15% DC:±10%
耗 電 量：AC：6W DC:4.8W
保 護 等 級：IP65
耐 熱 等 級：B
接 電 形 式：DIN插座式 出線式
勵 磁 時 間：0.05秒以下
工作原理
電磁閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥，兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來擋住或漏出不同的排油的孔，而進油孔是常開的，液壓油就會進入不同的排油管，然后通過油的壓力來推動油缸的活塞，活塞又帶動活塞桿，活塞桿帶動機械裝置動。這樣通過控制電磁鐵的電流通斷就控制了機械運動。
電磁閥安裝注意事項如下：
1、安裝時應注意閥體上箭頭應與介質流向一致。不可裝在有直接滴水或濺水的地方。電磁閥應垂直向上安裝。
2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。
3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。
4、電磁閥安裝前應徹底清洗管道。通入的介質應無雜質。閥前裝過濾器。
5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。
故障與排除
一、電磁閥通電后不工作
檢查電源接線是否不良→重新接線和接插件的連接
檢查電源電壓是否在±工作范圍-→調致正常位置范圍
線圈是否脫焊→重新焊接
線圈短路→更換線圈
工作壓差是否不合適→調整壓差→或更換相稱的電磁閥
流體溫度過高→更換相稱的電磁閥
有雜質使電磁閥的主閥芯和動鐵芯卡死→進行清洗,如有密封損壞應更換密封并安裝過濾器
液體粘度太大，頻率太高和壽命已到→更換產品
二、電磁閥不能關閉
主閥芯或鐵動芯的密封件已損壞→更換密封件
流體溫度、粘度是否過高→更換對口的電磁閥
有雜質進入電磁閥產閥芯或動鐵芯→進行清洗
彈簧壽命已到或變形→更換
節流孔平衡孔堵塞→及時清洗
工作頻率太高或壽命已到→改選產品或更新產品
三、其它情況
內泄漏→檢查密封件是否損壞,彈簧是否裝配不良
外泄漏→連接處松動或密封件已壞→緊螺絲或更換密封件
通電時有噪聲→頭子上堅固件松動，擰緊。電壓波動不在允許范圍內，調整好電壓。鐵芯吸合面雜質或不平，及時清洗或更換。
