WS90502熱電阻全隔離雙輸出信號調理器，配電特點13310051885。021-56041298
|
|
|
|
|
|

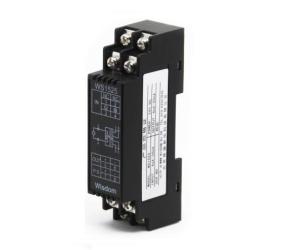

(雙輸出溫度變送)WS90502 熱電阻全隔離雙輸出信號調理器
可直接與Pt熱電阻傳感器接口；內含線性化和長線補償功能；三端口隔離、輸出二路相互隔離；DIN TS32、TS35型導軌方裝。
|
輸入/輸出范圍：
|
尾標1
|
輸入
|
尾標2
|
輸出1
|
輸出2
|
|
A
|
-20~100℃
|
3
|
4-20mA
|
4-20mA
|
|
B
|
0-100℃
|
4
|
0-20mA
|
0-20mA
|
|
C
|
0-150℃
|
5
|
1-5V
|
1-5V
|
|
D
|
0-200℃
|
6
|
4-20mA
|
1-5V
|
|
E
|
0-400℃
|
|
|
|
|
S
|
用戶特定規格
|
用戶特定規格
|
用戶特定規格
|
用戶特定規格
|
主要技術參數：
|
熱電阻激勵電流
|
800μA
|
|
輸出負載電阻
|
電壓型:≥10KΩ,電流型:250Ω(typ)
|
|
熱電阻輸入線路電阻
|
300Ω(Max)
|
|
精度
|
0.3%
|
|
溫度系數
|
<200ppm/℃
|
|
工作溫度范圍
|
0-50℃
|
|
隔離
|
輸入、輸出、電源，三端口隔離
|
|
絕緣電阻
|
>100MΩ(50VDC)
|
|
絕緣強度
|
1000VDC/1分鐘
|
|
電源
|
24VDC±10%
|
|
功耗電流
|
<60mA
|
|
|
訂貨指南：
WS90502-Pt100
例：WS90502B6，即Pt100
輸入0-100℃，輸出1為4-20mA
輸出2為1-5V
|
|
|
|
