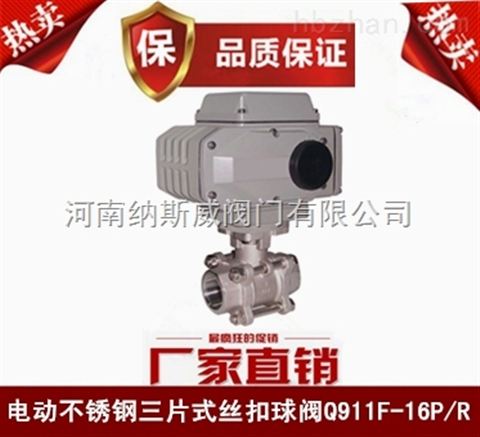

Q911F電動不銹鋼三片式內螺紋球閥
產品概述
Q911F電動不銹鋼三片式內螺紋球閥采用三片式結構，與精小型電動執行機構相配，有輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便、性能可靠、配套簡單、流通能力大、特別適合于介質是粘稠，含顆粒，纖維性質的場合。廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。驅動方式:手動、電動、氣動�？煞謩e適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
Q911F電動不銹鋼三片式內螺紋球閥結構圖
Q911F三片式電動球閥產品特性
內螺紋連接球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造采用臺灣引進的先進功一，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW），并均可帶國際標準ISO支架平臺和鎖定裝置�？稍O置90°開關定位機構，根據需要加鎖以防止誤操。
Q911F三片式電動球閥規格參數
|
公稱通徑 |
DN10~100mm |
公稱壓力 |
PN1.6 2.5 4.0 6.4 31.5 Mpa（定制） |
||||||
|
連接方式 |
內螺紋連接 |
對焊連接 |
|||||||
|
零件 名稱 |
閥體閥蓋 |
WCB |
CF8（304） |
CF8M(316) |
WCB |
CF8(304) |
CF8M(316) |
||
|
球閥、閥桿 |
2Cr13 |
0Cr19Ni9 |
0Cr17Ni12Mo2 |
2Cr13 |
0Cr19Ni9 |
0Cr17Ni12Mo2 |
|||
|
密封圈、填料 |
增強聚四氟乙烯、對位聚苯 |
||||||||
|
適合 工況 |
適合介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
水、蒸汽、油品等 |
硝酸等腐蝕性介質 |
水、蒸汽、油品等 |
||
|
適合溫度 |
—29℃~180℃（增強聚四氟乙烯）、—29℃~300℃（對位聚苯） |
||||||||
|
|
|
|
|
|
|
|
|
|
|
|
G |
φD |
B |
H1 |
H |
L1 |
L2 |
L3 |
執行機構選配 |
|
1/4″ |
11.2 |
60 |
148 |
42 |
50 |
40 |
123 |
JL-003 |
|
3/8″ |
12.5 |
60 |
148 |
42 |
50 |
40 |
123 |
JL-003 |
|
1/2″ |
15 |
72 |
148 |
42 |
50 |
40 |
123 |
JL-003 |
|
3/4″ |
20 |
82 |
148 |
48.5 |
50 |
40 |
123 |
JL-003 |
|
1″ |
25 |
90 |
164 |
58.5 |
50 |
40 |
123 |
JL-003 |
|
1-1/4″ |
32 |
112 |
184 |
63 |
65 |
40 |
160 |
JL-005 |
|
1-1/2″ |
38 |
120 |
195 |
71 |
65 |
40 |
160 |
JL-008 |
|
2″ |
50 |
145 |
197.1 |
78 |
82 |
40 |
189 |
JL-010 |
|
2-1/2″ |
65 |
185 |
222.5 |
100 |
82 |
40 |
189 |
JL-010 |
|
3″ |
76 |
210 |
233 |
109 |
82 |
40 |
189 |
JL-015 |
|
4″ |
100 |
268 |
241 |
140 |
116 |
40 |
266 |
JL-020 |
