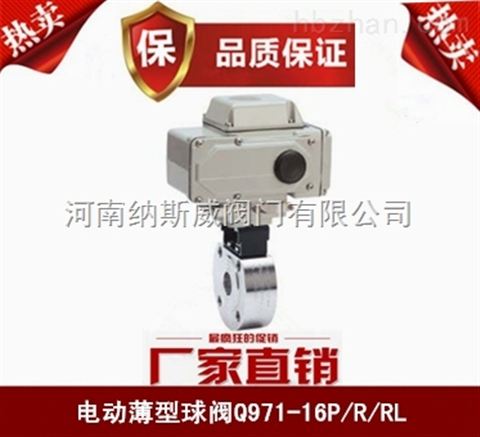

Q971F電動對夾式超薄球閥
產品概述
Q971F電動對夾式超薄球閥是電動球閥中的一種，閥體是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。電動對夾球閥采用一體化結構，與電動執行機構相配，有輸入控制信號（4-20mADC或1-5VDC）及單相電源即可控制運轉。可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。
Q971F電動對夾式超薄球閥結構圖
Q971F電動對夾式薄型球閥主要技術參數
|
閥體形式 |
直通鑄造超短閥 |
|
公稱通徑 |
DN15～150mm |
|
公稱壓力 |
PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
對夾式、法蘭式 |
|
壓蓋型式 |
螺母壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、柔性石墨填料等 |
執行機構
|
執行器型號 |
DSR系列角行程執行機構 |
|
參數 |
電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° |
|
動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 |
|
|
防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
主要性能指標
|
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
允許壓差 |
≤ 公稱壓力(MPa) |
||||||||||
|
動作范圍 |
0～90°，0～360° |
||||||||||
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% |
||||||||||
|
基本誤差 |
±1% |
||||||||||
|
回差 |
±1% |
||||||||||
|
死區 |
≤1%(可調) |
||||||||||
|
可調范圍 |
250：1 |
350：1 |
|||||||||
主要零件材料
|
1 |
閥體 |
WCB、CF8、CF8M、CF3M |
|
|
2 |
壓圈 |
2Cr13、304、316 |
|
|
3 |
閥座 |
PEFE、PPL、304、316 |
|
|
4 |
球體 |
2Cr13、304、316 |
|
|
5 |
閥桿 |
2Cr13、304、316 |
|
|
6 |
密封填料 |
PTFE/柔性石墨 |
|
|
7 |
螺母壓蓋 |
2Cr13、304、316 |
主要外形及連接尺寸
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
216 |
|
H |
112 |
115 |
120 |
140 |
170 |
180 |
210 |
240 |
290 |
320 |
350 |
|
D |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
520 |
580 |
|
D1 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
470 |
525 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
|
A |
根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同�？蛇M入電動執行器頁面查閱。 |
||||||||||
注：以上的產品介紹，參數，圖片，數據僅用于參考
