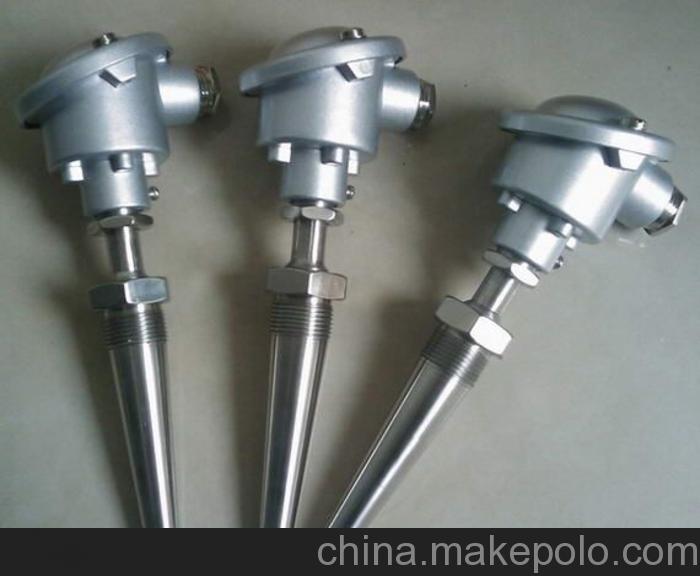

| 帶溫度變送器（隔爆）熱電偶/阻通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。 |
| WZPB熱電阻溫度變送器,WRNB電偶溫度變送器特點 |
|
二線制輸出4-20mA，抗干擾能力強； |
|
節省補償導線及安裝溫度變送器費用； |
| 節省范圍大； |
| 冷端溫度自動補償，非線性校正電路； |
| WZPB熱電阻溫度變送器,WRNB電偶溫度變送器工作原理 |
| 熱電偶（阻）在工作狀態下所測得的熱電勢（電阻）的變化，經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA電信號給工作儀表，工作儀表便顯示所對應的溫度值。 |
| 隔爆熱電偶（阻）利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰和溫度傳不到腔外，從而進行測溫。熱電偶（阻）產生的熱電勢（電阻值）經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工人儀表，工作儀表顯示出所對應的溫度值。 |
| 主要技術參數 |
|
產品執行標準 |
| 測量范圍及允差 |
|
1）熱電阻測溫范圍及允差 |
| 型 號 | 分 度 號 | 測溫范圍℃ | 精度等級 | 允許偏差 |
| WZPB | Pt100 | -200-+500 |
A級 B級 |
±（0.15+0.002ItI） ±（0.30+0.005 ItI） |
| WZCB | Cu50 Cu100 | -50-+100 | ±（0.30+0.005 ItI） |
|
2）熱電偶測溫范圍及允差 |
| 型 號 | 分 度 號 | 允 差 等 級 | |||
| I | II | ||||
| 允 差 值 | 測溫范圍℃ | 允 差 值 | 測溫范圍 | ||
| WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
| ±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
| WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
| WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
| ±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
| WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
| ±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
|
輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100 |
| 輸出方法： 二線制 |
|
精度等級： |
| 供電電源：24V.DC±10℅ |
| 防護等級：IP65 |
|
防爆等級： |
| 絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50. |
|
熱響應時間： |
|
基本誤差： |
| 選型方式 |
|
