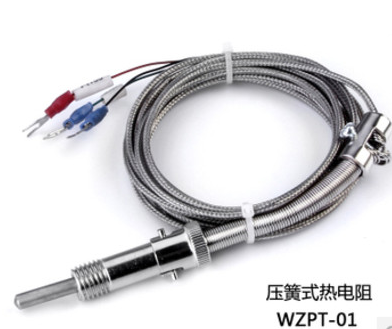

WZP鉑熱電阻是一種表面測溫元件，可制成的各種表面測溫的溫度計產品。WZP系列鉑熱電阻按我國標準ZBY301-58(等國際電工委員會IEC751-1983標準)進行生產，由于系列產品具有結構小，使用范圍廣，可靠性好，熱響應時間短等優點，可形成多品種、多規格的系列產品，為石油、化工、電站、冶金、輕工、食品、紡織、醫療衛生、國防工業、科、農業以及機械行業提供新一代優質產品。
二、工作原理:
鉑熱電阻元件的工作原理是在溫度作用下，鉑電阻內的鉑絲的電阻值隨之變化而變化的原理。制作成的一種感溫元件，可用于測量-200~800℃范圍內的溫度。其優點是:電氣性能穩定，溫度和電阻關系近于線性，精度高。鉑電阻元件可與顯示儀表、記錄儀表、調節器、掃描儀、數據記錄儀以及電腦配套進行精確的溫度測量和控制。
三、主要技術指標:
1.量程規格:
|
類 別 |
代 號 |
分度號 |
測量范圍 |
精度等級 |
允許偏差△t℃ |
|
鉑電阻 |
WZP |
Pt100 |
-200~800℃ |
A級 |
-200~650℃時允差 ±(0.15+0.002︱t︱) |
|
B級 |
-200~800℃時允差 ±(0.30+0.005︱t︱) |
注:︱t︱為感溫元件實測溫度絕對值。
A級允差不適用于τ>650℃的溫度范圍。
B級允差不適用于采用二線制的鉑熱電阻。
2.熱響應時間:
在溫度出現階躍變化時，熱電阻的輸出變化至相當于該階躍變化的50%所需的時間，稱為熱響應時間，用τ0.5表示。
3.自熱影響:
鉑電阻允許通過的最大測量電流為5mA，由此產生的溫差不大于0.3℃.
熱電阻感溫元件在100℃的電阻值(R100)和它在0℃時的電阻(R0)比值:(R100/R0)
分度號Pt100:A級 R0 =100±0.06Ω
B級 R0 =100±0.12Ω
W100=R100/R0=1.3850
四、型號規格:
1.鉑電阻元件:
| 型 號 | 分度號 | 測量范圍(℃) | 允差等級 | 套管材料 | 熱響應時間τ0.5(s) |
| WZP-012 | Pt100 | -200~+800 | A級 | 陶 瓷 | <0.2 |
| B級 | |||||
| WZP-013 | -50~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<2 | |
| WZP-014 | -200~+800 | A級 | 陶 瓷 | <0.5 | |
| B級 | |||||
| WZP-015 | -50~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<5 | |
| WZP-203 | -50~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<5 | |
| WZP-205 | -50~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<5 |
| 型 號 | 分 度 號 | 測量范圍(℃) |
允差 等級 |
套管材料 |
熱響應時間 τ0.5(s) |
| WZPM-018 | Pt100 | -200~+500 | B級 | 陶 瓷 | <0.5 |
| WZPM-001 | -50~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<5 | |
| WZPM-201 | -200~+150 | B級 |
1Cr18Ni9Ti 不銹鋼 |
<10 |
3.帶瓷接線板鉑電阻元件:
| 型號 | 分度號 | 測量范圍(℃) |
允差 等級 |
熱響應時間 τ0.5(s) |
長度L(mm) | 結構特征 |
| WZP-106S | Pt100 | -200~+500 |
A級 或 B級 |
<15 |
225 250 300 350 400 450 550 650 900 1150 |
陶瓷 測溫部分:不銹鋼 1Cr18Ni9Ti保護管做成鎧裝鉑電阻元件;冷端:陶瓷接線板并加避震壓簧。 |
| WZP2-106S |
注:可作可拆式鉑電阻更換元件。
4.薄片型鉑熱電阻元件:
| 熱電阻類別 | 產品型號 | 分度號 | 測量范圍(℃) | 規格 | 熱響應時間τ0.5(s) | |||
| 總長L(mm) | 長I(mm) | 寬B(mm) | 厚(mm) | |||||
| 鉑熱電阻感溫元件(薄片型) | WZP-002 | Pt100 | 0~420 | 28 | 17 | 32 | 0.5 | <15 |
| WZP-003 | 82 | 32 | 10 | 0.5 | ||||
| WZP-003A | 0~200 | 55 | 22 | 6 | 1 | <10 | ||
注:1.外保護區層為1Cr18Ni9Ti不銹鋼片。
2.工作電流<5mA
5.感溫元件:
| 熱電阻類別 | 產品型號 | 分度號 | 測量范圍(℃) | 保護管材料 | 規格 | 熱響應時間τ0.5(s) | |||
| 單支鉑熱電阻感溫元件 | WZP-010 | Pt100 | -200~+420 | 外保護層為1Cr18Ni9Ti不銹鋼薄片 | Ф12 |
300 350 450 550 650 900 1150 1400 1650 2150 |
<60 | ||
| 雙支鉑熱電阻感溫元件 | WZP2-010 | ||||||||
| 單支鉑熱電阻感溫元件 | WZP-011 | ||||||||
| 雙支鉑熱電阻感溫元件 | WZP2-011 | Ф8 |
300 350 450 550 |
<30 | |||||
| 銅熱電阻感溫元件 | WZC-010A | Cu50 | -50~+100 | 紫銅管 | Ф8 |
300 350 450 550 650 900 1150 1400 1650 2150 |
<90 | ||
| 鉑熱電阻感溫元件 | WZP-035S | Pt100 | -50~+150 | 不銹鋼套管 | Ф6 | 535 | 35 | <5 | |
| 鉑熱電阻感溫元件 | WZC-001 | Cu50 | -50~+100 | 不銹鋼套管 | Ф4 | 300 | 25 | <30 | |
注:1.WZP-035S采用引進元件WAP-014S。精度等級:B級
五、普通型熱電阻(熱電阻元件)
固定螺紋式熱電阻
| 熱電阻類別 | 產品型號 | 分度號 | 測量范圍 (℃) | 保護管材料 | 規格 | 熱響應時間 τ0.5(s) | |
| 總長L(mm) | 置深I(mm) | ||||||
| 銅熱電阻(雙股引出線) | WZC-200 | Cu50 | -50~+100 | 不銹鋼1Cr18Ni9Ti |
500 550 600 700 900 |
100 150 200 300 400 |
<240 |
| 單支鉑熱電阻 | WZP-260 | Pt100 | 0~+100 | 不銹鋼1Cr18Ni9Ti | 75 100 150 170 180 200 220 270 300 400 410 420 | <30 | |
| 雙支鉑熱電阻 | WZP2-260 | <45 | |||||
| 表面鉑熱電阻 | WZPM-267 | Pt100 | -50~+150 | 不銹鋼1Cr18Ni9Ti | 100 150 200 250 300 350 | <30 | |
| 單支鉑熱電阻 | WZP-269 | -200~+300 | 不銹鋼1Cr18Ni9Ti | 160 185 235 258 335 |
75 100 150 200 250 |
<30 | |
| 雙支鉑熱電阻 | WZP2-269 | <45 | |||||
| 銅熱電阻 | WZC-269 | Cu50 | -50~+100 | 黃銅H62不銹鋼1Cr18Ni9Ti | <120 | ||
| 銅熱電阻 | WZC-267 | Cu50 | -50~+150 | 不銹鋼1Cr18Ni9Ti | 95 105 130 155 205 | 40 50 75 100 150 | <45 |
| 銅熱電阻 | WZP-280 | Pt100 | -200~+300 | 不銹鋼1Cr18Ni9Ti |
175 200 250 300 350 |
75 100 150 200 250 | <30 |
