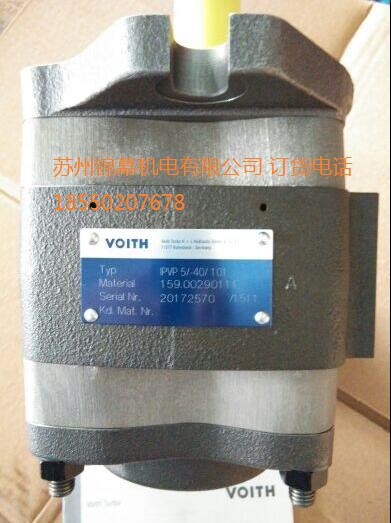

IPC5-40-101 大金柱塞泵，德國VOITH 福伊特齒輪泵

四．齒輪泵的走漏
•    外嚙合齒輪作業時走漏路徑主要有三：
•    一為齒頂與齒輪泵殼內壁的空位（徑向空位）;
•    二為齒輪端面與側板之間的空位（端面空位，占總走漏量75％—80％ ）;
•    三為嚙合面觸摸欠好而出現的空位（嚙合空位）。
•    端面空位解決方法
•    端面空位抵償選用靜壓平衡方法：在齒輪和蓋板之間增加一個抵償零件，如起浮軸套、起浮側板五．齒輪泵困油現象及消除方法
•    液壓油在漸開線齒輪泵作業過程中，因齒輪相交處的關閉體積隨時間改動，常有一部分的液壓油被關閉在齒間，如圖2－3所示，稱為困油現象。
•    消除困油現象的方法：
•    卸荷方法為開設卸荷槽：即在前后蓋板或起浮軸套上開卸荷槽
•    開設卸荷槽的準則：

IPC5-40-101 大金柱塞泵，德國VOITH 福伊特齒輪泵

PV20-1R1D-F00, PV20-2R1D-F00, PV20-1L1D-F00, PV20-2L1D-F00, PV20-2R1D-J00
PV20-1R5D-F00, PV20-2R5D-F00, PV20-1L5D-F00, PV20-2L5D-F00, PV20-2R5D-J00

•    （1）確保吸油腔與壓油腔是離隔的；
•    （2）閉死容積由大變小時，困油腔與壓油腔相通；
•    （3）閉死容積由小變大時，困油腔與吸油腔相通。
•    ．平衡方法
•    液壓平衡法：在過度區開平衡槽
•    減小壓油腔規范；
•    合理選齒寬和齒頂圓直徑。
•    作業原理

IPC5-40-101 大金柱塞泵，德國VOITH 福伊特齒輪泵

IPVS3-6.3-101 IPH4-32-101 IPC4-32-101 IPV3-8-101 IPVP3-8-101 IPVS3-8-101 IPH5-40-101
IPC5-40-101   IPV3-10-101 IPVP3-10-101 IPVS3-10-101 IPH5-50-101 IPC5-50-101 IPV4-13-171

•    定子具有圓柱形內外表，定子和轉子間有偏疼距e，葉片裝在轉子槽中，并可在槽內滑動，當轉子回轉時，因為離心力的效果，使葉片緊靠在定子內壁。
•    轉子每轉一星期,完畢吸、壓油各一次。改動轉子與定子的偏疼量，即可改動泵的流量，偏疼越大，流量越大，如調成幾乎是同心，則流量接近于零。
•    因而單效果葉片泵大多為變量泵，非卸荷式。
•    雙效果葉片泵
•    雙效果式葉片泵如圖2-7所示，定子內外表近似橢圓，轉子和定子同心設備，無偏疼距，有兩個吸油區和兩個壓油區對稱安排。轉子每轉一星期，完畢兩次吸油和壓油。雙效果葉片泵大多是定量泵，卸荷式。
•    雙聯葉片泵
•    在構造上把兩個葉片泵并聯。在同一泵體內，有一起的吸油口，各自壓油口的兩組（或多組）定子與轉子組進行作業，并由同一驅動軸驅動。
•    五．葉片泵的利益和缺陷
•    1.利益是：

IPC5-40-101 大金柱塞泵，德國VOITH 福伊特齒輪泵

油研YUKEN疊加式液控單向閥部分型號如下：
MPA-01-2-40 MPA-01-4-40 MPB-01-2-40
MPB-01-4-40 MPW-01-2-40 MPW-01-4-40

•    (1) 作業平穩、壓力脈動小，噪音��；
•    (2) 單效果葉片泵易于完畢變量,但徑向載荷較大;而雙效果葉片泵徑向載荷小,軸承壽命長；
•    (3) 作業壓力較齒輪泵高, 容積功率較高；
•    (4) 構造緊湊、規范小、流量大。
•    2.缺陷是：
•    對油液央求高，如油液中有雜質，則葉片簡略卡死，可靠性較差；與齒輪泵對比構造較雜亂，制作精度高。3.葉片泵的運用:
•    （1）.用于中、低壓體系中。

IPC5-40-101 大金柱塞泵，德國VOITH 福伊特齒輪泵

意大利進口SETTIMA伺服油泵G55V050FSAEBT15ODLV花鍵軸螺桿泵50CC
意大利進口SETTIMA伺服油泵G47V028FSAEBT13ODLV花鍵軸螺桿泵28CC
意大利SETTIMA伺服油泵G47V045FSBACOEDSFV進口螺桿泵45CC
