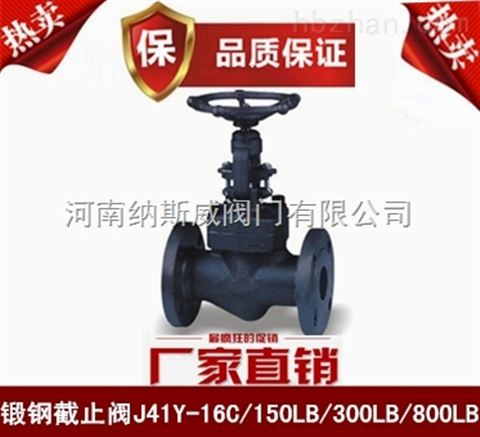

J41Y鍛鋼截止閥
產品概述
J41Y鍛鋼截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片 (316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封。客戶有特殊要求時也可采用全焊逶連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。
J41Y鍛鋼截止閥結構圖
截止閥設計結構與說明特征
截止閥的設計與制造符合 APl602，BS53 52和ASME B16.34。檢驗與測試按APl598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋；螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合 ASME B16.11
螺紋連接端 (NPT)符合ANSl/SME B1.20.1
閥瓣可變換為節流型、針型、球型和止回閥
鍛鋼截止閥800lb
標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AStoASTM |
SS to ASTM |
|
|
TypeAl05 |
Type f22 |
Type F304(L) |
Type F316(L) |
||
|
l |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276 42() |
A276 F304 |
A276 F304(L) |
A276 F316(L) |
|
3 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
墊片 |
3l6夾柔性石墨 |
316夾SS+PTFE |
||
|
5 |
閥蓋 Bonnet |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
6 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
圓柱銷 |
A276 420 |
A276 304 |
||
|
8 |
填料壓套 Gland |
A276410 |
A182 F304(L) |
Al 82 F316(L) |
|
|
q |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
10 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
|
11 |
螺母 |
A194 211 |
A194 4 |
A194 8 |
A194 8M |
|
12 |
閥桿螺母 |
A276 410 |
|||
|
13 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
14 |
銘牌 |
SS |
|||
|
15 |
手輪 |
A197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～1捫℃ |
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼
尺寸(MM)和重量(KG)
|
NPS |
縮徑 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
/ |
|
|
全徑 |
/ |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
|
L |
79 |
79 |
92 |
11 1 |
120 |
152 |
l72 |
200 |
||
|
H(開OPEN) |
l66 |
1 66 |
171 |
207 |
240 |
258 |
330 |
355 |
||
|
W |
100 |
1 00 |
l 00 |
1 25 |
160 |
160 |
180 |
200 |
||
|
重量 |
螺栓式 |
1 9 |
1.9 |
2.1 |
3.5 |
6.0 |
7.5 |
11.4 |
l4 6 |
|
|
焊接式 |
1 7 |
l 7 |
1 9 |
3 3 |
5 2 |
6 8 |
l0.6 |
13 8 |
||
鍛鋼截止閥 900lb-1500lb
標準材質明細表
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
TypeA105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304 F304(L) |
A182 F316(L) |
|
2 |
閥瓣 |
A276420 |
A276 304 |
A276 304(L) |
A276 F316(L) |
|
3 |
閥桿 |
A182 F6 |
A182 F304 |
Al82 F304(L) |
A182 F316(L) |
|
4 |
墊片 |
3 l 6夾柔性石墨 |
3l6夾SS+PTFE |
||
|
5 |
閥蓋 |
A105 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
6 |
閥蓋螺栓 |
A193 B7 |
A193 B16 |
A19388 |
A193 B8M |
|
7 |
圓柱銷 |
A276420 |
|||
|
8 |
填料壓套 |
A276410 |
A182 F304(L) |
A182 F316(L) |
|
|
9 |
活節螺栓 |
A193 B7 |
A193816 |
A193 B8 |
A193 B8M |
|
10 |
填料壓板 |
A216 WCB |
A35 l CF8 |
||
|
11 |
螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
12 |
閥桿螺母 |
A276410 |
|||
|
13 |
銷緊螺母 |
A1942H |
A1944 |
A194 8 |
A194 8M |
|
14 |
銘牌 |
SS |
|||
|
15 |
手輪 |
A 197 |
|||
|
16 |
填料 |
柔性石墨 |
PTFE |
||
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；As合金鋼；SS不銹鋼
尺寸(mm)和重量(kg)
|
NPS |
縮徑 |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
/ |
|
|
全徑 |
/ |
3/8 |
1/2 |
3/4 |
1 |
1 1/4 |
1 1/2 |
2 |
||
|
L |
92 |
111 |
111 |
120 |
152 |
l72 |
200 |
220 |
||
|
H(開OPEN) |
171 |
207 |
207 |
240 |
258 |
330 |
355 |
370 |
||
|
W |
100 |
1 25 |
l 25 |
160 |
160 |
180 |
200 |
240 |
||
|
重量 |
螺栓式 |
2.2 |
3.7 |
3 6 |
6.8 |
7.6 |
11.6 |
15.0 |
21.9 |
|
|
焊接式 |
2.O |
3.4 |
3 3 |
6.O |
5.6 |
10.3 |
14.2 |
18.0 |
||
鍛鋼自密封截止閥900lb-2500lb
標準材質明細表
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SS toASTM |
|
|
TypeAl05 |
TypeAl82F22 |
TypeAl82 F304 |
TypeAl82 F316(L) |
||
|
l |
閥體 |
A105 |
A182F22 |
A182 F304(L) |
A182 F316fLl |
|
2 |
閥瓣 |
A276420 |
A276 304 |
A276 304fLl |
A276 316fLl |
|
3 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316fLl |
|
4 |
密封座 |
A105 |
A182F304 |
A1 82 F304(L1 |
A182 F316fLl |
|
5 |
密封環 |
A182 F304L |
A182 F316fLl |
||
|
6 |
閥蓋 |
A105 |
A182F22 |
A182F 304fL) |
A182 F 316fLl |
|
7 |
圓柱銷 |
A276 420 |
|||
|
8 |
墊圈 |
A105 |
A182 F22 |
A182 F304(L) A182 F316(L) |
|
|
9 |
提升螺母 |
A1942H |
A194 4 |
A194 8 A194 8M |
|
|
10 |
填料 |
柔性石墨 |
SS+PTFE |
||
|
11 |
填料壓套 |
A276 420 |
A182 F304 |
||
|
12 |
填料壓板 |
A216 WCB |
A35l CF8 |
||
|
13 |
活節螺栓 |
A19387 |
A193816 |
A19388 |
A19388M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
l5 |
閥桿螺母 |
A276—410 |
|||
|
l6 |
手輪 |
A197 |
|||
|
l7 |
銘牌 |
SS |
|||
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～1 80℃ |
||
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 Cs=碳鋼；As=合金鋼；ss=不銹鋼
尺寸(MM)和重量(KG)
|
NPS |
1/2″ |
3/4″ |
1″ |
1 1/4″ |
1 1/2″ |
2″ |
||
|
L |
900～1 500Lb |
140 |
140 |
140 |
178 |
178 |
2l6 |
|
|
2500Lb |
186 |
186 |
186 |
232 |
232 |
279 |
||
|
H(開0PEN) |
333 |
333 |
333 |
408 |
408 |
524 |
||
|
W |
l60 |
160 |
180 |
200 |
250 |
280 |
||
|
重量 |
900～1 500Lb |
11.2 |
10.5 |
10.1 |
21.0 |
19.6 |
40.4 |
|
|
2500Lb |
12.3 |
11.6 |
10.8 |
28.0 |
26.4 |
43.8 |
||
注：以上的產品介紹，參數，圖片，數據僅用于參考
