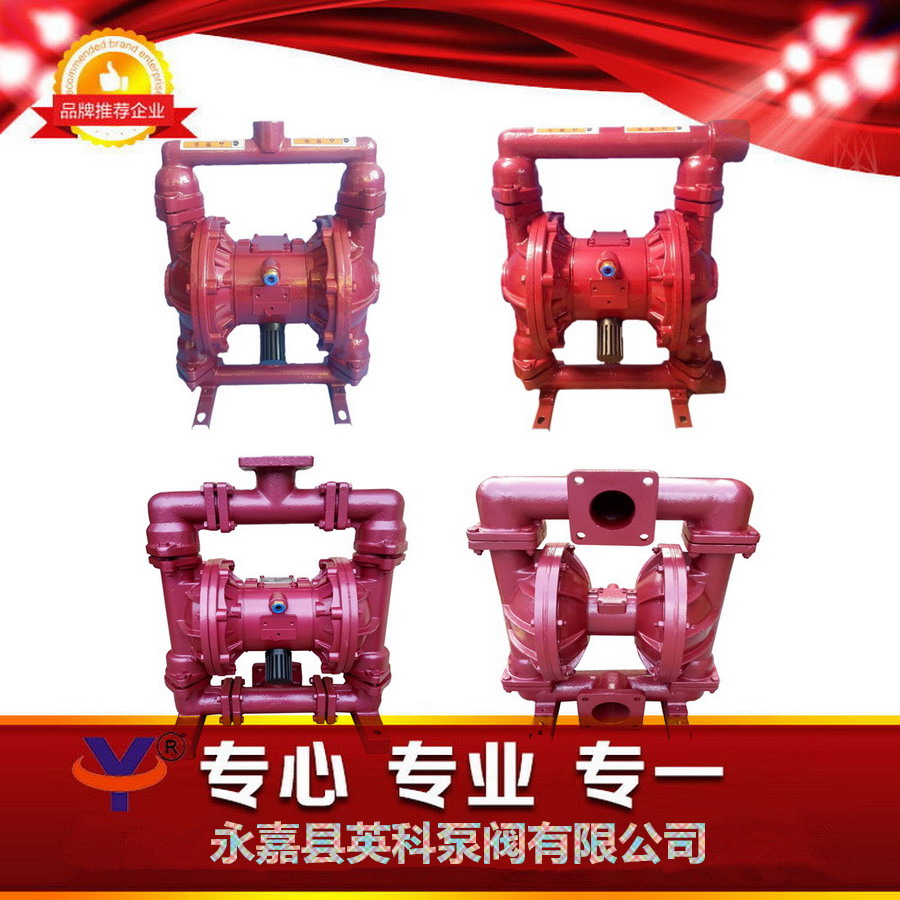

QBY-K污泥氣動隔膜泵簡介
名稱: QBY氣動隔膜泵
口徑: 10mm~100mm
流量:0.8m3/h~40m3/h
揚程: 0-50m
吸程: 1m-5m
最大供氣壓:2~7kgf/cm
最大允許通過顆粒直徑:1mm~10mm
QBY-K污泥氣動隔膜泵性能
|
名
稱 |
型 號
|
進出口徑(mm)
|
流量
(m3/h) |
揚程
(m) |
吸程
(m) |
最大允許通過顆粒φ(mm)
|
最大供氣壓(kgf/cm2)
|
|
不銹鋼氣
動 隔 膜 泵 |
QBY-K-10
|
10
|
0.8
|
50
|
5
|
1
|
2-7
|
|
QBY-K-15
|
15
|
1
|
50
|
5
|
1
|
2-7
|
|
|
QBY-K-25
|
25
|
2.4
|
50
|
7
|
2.5
|
2-7
|
|
|
QBY-K-40
|
40
|
8
|
50
|
7
|
4.5
|
2-7
|
|
|
QBY3-50
|
50
|
12
|
50
|
7
|
8
|
2-7
|
|
|
QBY-K-65
|
65
|
16
|
50
|
7
|
8
|
2-7
|
|
|
QBY-K-80
|
80
|
24
|
50
|
7
|
10
|
2-7
|
|
|
QBY-K-100
|
100
|
30
|
50
|
7
|
10
|
2-7
|
QBY-K污泥氣動隔膜泵原理
在QBY-K氣動隔膜泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜6，聯桿將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭1進入配氣閥3后，推動兩個工作腔內的隔膜，驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從隔膜的背后排出泵外。一旦到達行程終點。配氣機構則自動地將壓縮空氣引入另一個工作腔，推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中設置有兩個單向球閥4，隔膜的往復運動，造成工作腔內容積的改變，迫使兩個單向球閥交替地開啟和關閉，從而將液體連續地吸入和排出。
