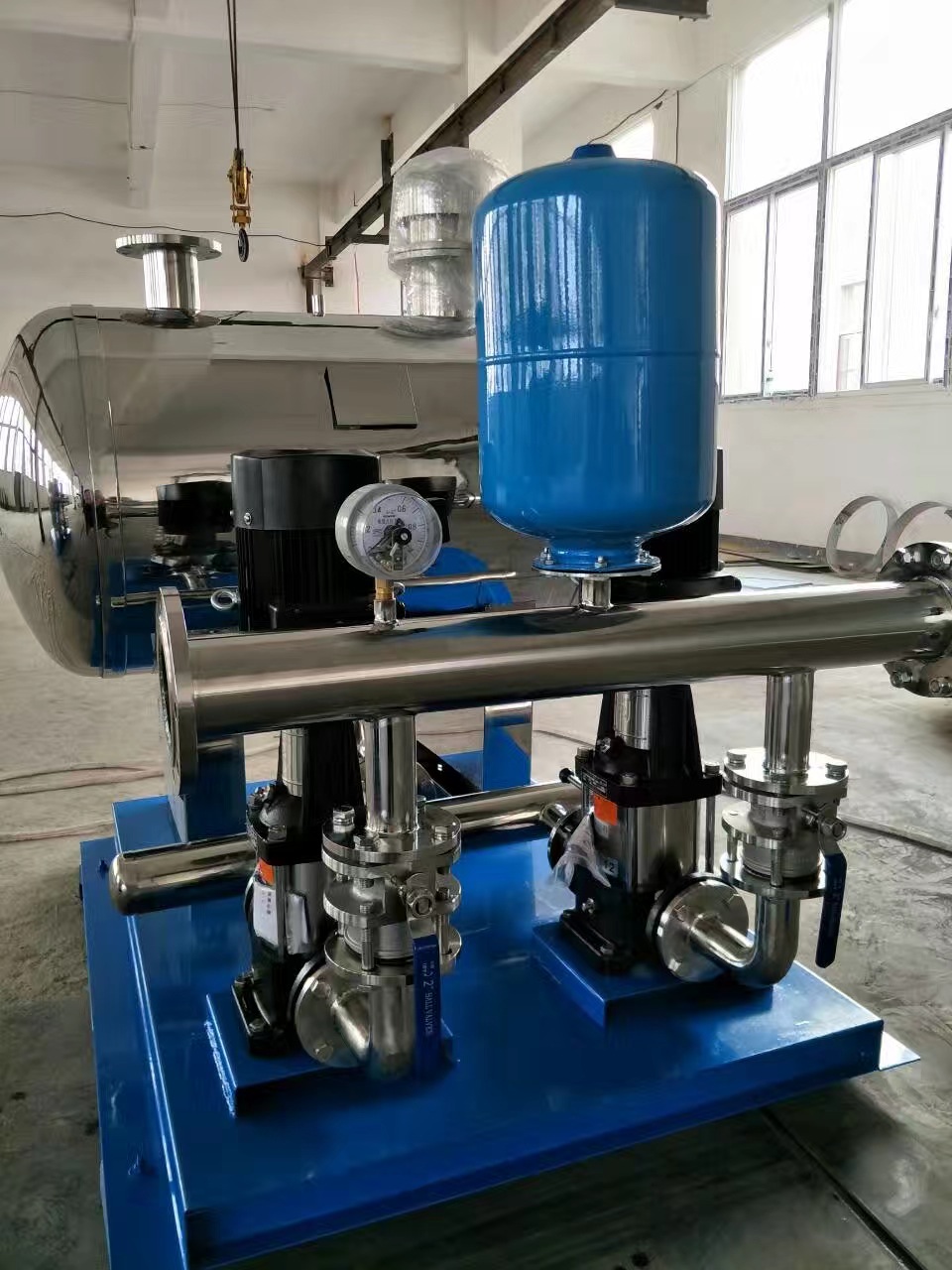

無負壓供水設備

根據“供水設備推廣中心”的資料顯示采用的樓宇給水增壓系統無負壓供水設備大致經歷了四個階段：

第一階段是采用“儲水池+水泵+高位水箱”的方法，市政來水進入儲水池，然后由水泵加壓后送至高位水箱，由高位水箱向用戶供水，蓄水池起到高峰用水時調節作用;

第二階段是采用“儲水池+水泵+壓力罐”的方法，市政來水進入儲水池，然后由水泵加壓后送至壓力罐，由壓力罐向用戶供水，蓄水池起到高峰用水時調節作用;

第三階段采用“儲水池+恒壓阿拉善盟無負壓供水系統”的方法，設定了系統的供水壓力后，在系統的控制下，水泵的轉速和投入運行的水泵數量隨供水量的變化而改變，輸出壓力的恒定，一定程度上節省了電耗。

第四階段管網疊壓(無負壓)供水時代，設備直接連接在市政來水管網上，不需要修儲水池，充分利用了市政來水管網的壓力，設備具有高效節能、環保無二次污染、自動化程度高、易維修等特性，逐步成為現代建筑的理性的供水方式。

通常我們所說的無負壓供水設備，一般指的是無負壓變頻供水設備，也叫變頻無負壓供水設備。傳統的供水方式離不開蓄水池，蓄水池中的水一般自來水管供給，這樣有壓力的水進入水池后變成零，造成大量的能源白白浪費。

隨著二次供水加壓技術的發展，無負壓供水設備從根本上解決了這些問題。據“供水設備推廣中心”的資料顯示，無負壓供水設備不需建造水塔，投資小、占地少，采用水氣自動調節、自動運轉、節能與自來水自動并網，停電后仍可供水，調試后數年不需看管。比建造水塔節約投資70%，比建造高位水箱節約投資60%，大大節約土建投資。

主要應用于住宅區及農村的生產、生活、辦公用水。供水戶在20－2000戶。日供水量在20－50000m3，供水高度達150米，即50層樓房。無負壓供水設備是我廠立異研制開發的無負壓管網增壓設備。該設備全封閉描繪，可直接與自來水管網銜接，經過主動補氣設備和流量調理器維護自來水管網不構成負壓，包管了自來水管網穩壓(無負壓)、安全、清潔的向用戶供水，避免了建筑混凝土蓄水池或設水箱的費事。無負壓供水設備充分利用了自來水管網的原有壓力，在原有壓力的基礎上完成壓力疊加，完成差多少，補多少，使二次加壓設備的選型減小，節約出資，一起在運用過程中也可大大節能，是當前最領先最新型的二次供水方法。

據【供水設備推廣中心】介紹，隨著高層二次供水技術的不斷發展，當前供水行業有很多的新技術產生，下面是當前比較最新的核心供水技術。

核心技術之一：全自動智能疊壓調配技術

全自動智能疊壓調配技術屬于無吸程強制疊壓供水設備專有的核心技術之一，該系統由數據庫存儲模塊、數據分析模塊、數據采集模塊、數據通訊模塊、增壓模塊、調配模塊等六大模塊有機結合而成，其結構和作用完全區別于自然疊壓無負壓設備的真空抑制器和負壓消除器，真空抑制器僅僅是對市政管網自來水進行穩流和予壓補償處理，既不能實現真正意義上借用管網壓力進行疊壓的作用，又不具有帶壓調配功能，而全自動智能增壓調配系統除了具有穩流、予壓補償處理功能外，還采用了獨有的工藝設計對管網水進行增壓調配，可以100%借用管網壓力，實現真正意義砂鍋內的三重增壓疊壓作用，達到了節能降耗的目的，同時還具有信息處理能力，這些數據均經社實時收集和分析系統運所和處理，發送到相應的執行單元。

核心技術二：全自動智能欠壓調配技術

全自動智能欠壓調配系統的作用是在自來水管網壓力不足的情況下，可以通過調配系統（包括壓力、水位反饋、流量、壓力調節等運行狀態）實現設備正常供水，滿足管網壓力最不利點的用水要求，完全區別于自然疊壓供水設備。自然疊壓供水設備在管網缺水時，管網壓力波動稍大時，設備就會出現頻繁啟�，F象。不僅嚴重影響用戶的都有欠壓預測、欠壓欠水運行功能，可根據管網工況情況隨時調節設備運行狀態，實現設備在管網欠壓欠水狀況下平穩供水。

核心技術之三：全封閉帶壓穩流補償技術

全封閉帶壓穩流補償系統與自然疊壓得予壓形式或大氣平衡式根本不同。自然疊壓是通過與大氣接觸來消除負壓，而本系統是采用符合飲用水要求的全封閉部件，飲用水既不與大氣接觸，又不與任何成份的氣體接觸，嚴格保證了飲用水的衛生安全，同時其本身又是承壓設備，以保證任何情況下始終是帶壓運行，從根本上杜絕了管網出現負壓的可能性。

設備原理

無負壓供水設備進水管與自來水管網直接相連，水在自來水管網剩余壓力驅動下壓入設備進水管，設備的加壓水泵在進水剩余壓力的基礎上繼續加壓，將供水壓力提高到用戶所需的壓力后向出水管網供水；當用戶用水量大于自來水管網供水量時，進水管網壓力下降，當設備進水口壓力降到絕對壓力小于0（或設定的管網保護壓力）時，設備中的負壓預防和控制裝置自動啟動工作，對設備運行狀態進行調整直至設備停機待命，確保進水管網壓力不再降低而對自來水管網造成不利影響；當自來水管網供水能力恢復，進水管網壓力恢復到保護壓力以上時，設備自動啟動，恢復正常供水；當自來水管網剩余壓力滿足用戶供水要求時，設備自動進入休眠狀態，由自來水管網直接向用戶供水，供水不足時設備自動恢復運行；當用戶不用水或用水量很小時，設備自動進入停機休眠狀態，由設在設備出水側的小流量穩壓保壓罐維持用戶數量用水及管網漏水，用戶用水穩壓保壓罐不能維持供水管網所需壓力時，設備自動喚醒，恢復正常運行。設備運行過程中充分利用自來水管網的剩余壓力，始終既不對自來水管網造成不利影響又最大限度的滿足用戶需求，降低供水能耗，實現供水系統最優運行。

工作原理

一、 無負壓流量控制器

采用專利技術的無負壓控制器 時刻監測控制市政管網及補償罐中的壓力，當自來水壓力不足時，無負壓控制器開始工作，保證市政管網的水壓不受影響，自來水公司135號文件規定市政壓力不能低于2KG，無負壓流量控制器不僅保證了用戶用水的安全穩定，同時確保了市政管網壓力的穩定。

二、 雙向補償裝置

采用發明專利技術儲能與釋放調節裝置雙向補償，可自動對自來水管網進行持續水量補償，還可以對用戶管網起到穩壓補償的作用，確保該設備對自來水管網不產生負壓供水低峰雙向補償器工作，將水泵出口端的高壓水引向低壓腔，向低壓腔補水，低壓腔補滿后，關閉，再向高壓腔繼續補水，當液面逐漸上升，帶壓得惰性氣體被擠壓回能量儲存裝置內，這樣就完成了低峰期給罐內補水的過程，當高峰期供水或市政管網壓力下降時，雙向補償裝置將低壓腔的水向恒壓腔補水，同時能量存儲裝置釋放能量，積擠壓高壓腔水向低壓腔補水，匯同恒壓腔的市政水一同給用水補水，這樣就完成了高峰期向用戶補水的過程。

三、能量儲存器

采用專利技術的能量儲存器，內置帶壓不浮于水的惰性氣體，當高峰期供水時，釋放能量擠壓高壓腔水向低壓補水，充分利用能量守恒定律的原理，實現高峰期給用戶補水，保證罐中的水能夠最大程度的補償到用戶管網中，抑制負壓產生，保證不對市政管網產生影響。

節能原理

無負壓供水設備通過改變輸入到交流電機的電源頻率，從而達到調節交流電動機轉速的目的。根據流體力學的基本定律可知：水泵類設備均屬平方轉矩負載，其轉速N與流量Q、壓力（揚程）H以及軸功率P具有如下關系：

--Q1/Q2=N1/N2； （1）　　--H1/H2=（N1/N2）2； （2）　　--P1/P2=（ N1/N2）3 ;（3）　　- Q1、 H1、 P1----水泵在N1轉速時的流量、壓力（或揚程）、軸功率；　　--Q2、 H2、 P2------水泵在N2轉速時的相似工礦條件下的流量、壓力（或揚程）、軸功率�！　�--.將供電頻率由50HZ降為45HZ，　　--則P45/P50=（45/50）3= 0.729，即P45=0.729 P50；　　將供電頻率由50HZ降為40HZ，則P40/P50=（40/50）3= 0.512，即P40=0.512 P50。

無負壓供水設備水泵一般是按供水系統在設計時的最大工況需求來考慮的，而用水系統在實際使用中有很多時間不一定能達到用水的最大量,一般用閥門調節增大系統的阻力來節流,造成電機用電損失，而采用變頻器可使系統工作狀態平緩穩定,通過改變轉速來調節用水供應,并可通過降低轉速節能收回投資。

技術規范

設備工作環境

水處理設備運行在工作高效區，并在較大的工作參數波動范圍內保持高效率，降低能耗，節約客觀運行費用。

備有足夠的強度和剛度，還能承受各種正常操作和異常狀況，諸如閥門關閉時的正常啟動和停機；壓力水倒流引起的倒轉；由于斷電及緊急停車而引起的水力瞬變等。

產品參數

功率范圍：1.8-3000kW 　　電源電壓：380/400/415/440/460/480/500VAC 3相±10%； 　　電源頻率：35-50Hz 　　控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。 　　連續負載能力：150% In，每10分鐘允許1分鐘 　　串行通訊能力：標準的RS—485接口可使變頻器方便地與計算機連接。 　　保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。

性能要求

1、無負壓功用

設備應具有無負壓功用。

2、全封閉、穩流抵償功用

整套設備全封閉無污染，而且無塔供水器在全封閉的基礎上，穩流抵償器中的儲藏水在來水量小于用水量時應能及時補充到用戶。

3、設備供水才能

額外狀況下，設備每臺作業泵的揚程和流量不該低于水泵標定的額外值的5%，設備的供水才能契合設備參數需求。

4、無水主動停機、有水主動開機功用

設備在水源無水時應能主動停機維護，并具有報警功用；水源水壓康復后應能主動發動。即設備應具有無水主動停機和有水主動開機功用。

5、小流量停機保壓功用

設備在用水低峰或夜間小流量時應能主動切換為小流量停機保壓的作業狀況，即設備應具有小流量停機保壓功用。

6、壓力操控差錯

設備應具有主動恒壓給水功用。恒壓給水時，壓力操控差錯不該超越0.01MPa。

7、水泵主動交流功用

設備裝備二臺或二臺以上的水泵時，水泵應能主動交流作業，且切換設定的時間差錯不該超越±30s。

8、接連作業功用

設備在額外供水流量及壓力的條件下，接連作業不少于12h后，各部件不該產生影響正常作業的毛病，且水泵作業無雜音和其它異常表象。

9、設備啟、停操控功用

設備應具有手動、主動和長途操作的發動、中止功用。

10、備用泵主動投入作業功用

設備的作業泵呈現毛病時，備用泵應能主動投入作業。

11、長途監測、監控、監督功用

設備應能完成長途監測、監控功用，高層供水設有長途監督功用的設備應能在監控中間完成監督功用。

12、主動維護功用

設備應具有過壓、欠壓、缺相、短路、過流等毛病報警及主動維護功用，對可康復的毛病應能主動或手動消除，康復正常作業。

13、超壓維護功用

無負壓供水設備應設有超壓維護功用，無塔供水器應能包管設備在作業過程中呈現超壓時主動中止作業并報警，超壓消除后能主動康復正常作業。

14、設備的密封性

“供水設備推廣中心”所涉及的無負壓供水設備各密封銜接處在描繪壓力的1.1倍壓力下保壓30min無滲漏。

15、噪聲

設備正常作業時的噪聲不該超越75dB（A）。

16、設備抗攪擾才能

設備應具有較強的抗攪擾才能，在必定負荷的用電設備攪擾下應能安穩正常作業，不該呈現壓力震動或停機維護表象。

工作條件

1.機械式無負壓供水設備輸送介質：冷熱清潔、非易燃易爆并不含固體顆�；蚶w維的液體。

2.液體溫度：常溫型-15 o C至+70 o C熱水型+70 o C至+120 o C

3.周圍環境：無水滴、蒸汽，無漂浮性塵埃及金屬微粒場所。無日光照射，高溫及嚴重落塵場所。無腐蝕、易燃性氣體及液體場所。

4.無震動、保養檢查容易之場所。

5.環境溫度：最高+45 o C且通風良好。

一、罐式無負壓供水設備

二、箱式無負壓供水設備

三、囊式無負壓供水設備

立式系列變頻無負壓供水設備噸位為2－20噸，系立式供水設備，具有占地面積小的優點，以水井或蓄水池做水源，適用于地面面積小，用水量少的用戶。

臥式系列變頻無負壓供水設備噸位為10－100噸，系臥式供水設備，以水井或蓄水池做水源，適用于企業事業單位，農村等用水量較大的用戶使用。

設備優點

1、高效節能

機械式無負壓供水設備能根據用戶的實際用水量和使用壓力自動檢測，調節電動機的轉速(耗電量)，使設備始終處于高效率的工作狀態。

2、供水管網壓力穩定

機械式無負壓供水設備由微機構成自動閉環控制，能在0.5秒內使變化的壓力恢復正常，壓力調節精度為設定值的±5% .

3、占地小、投資少，安裝工期短。

機械式無負壓供水設備與其他老式供水設備相比節約占地3~16倍，比建水塔節約節約投資15%~60%。體積小，組裝、安裝調試方便，運輸及安裝工期短。

4、保護功能全，運行安全可靠，操作方便

機械式無負壓供水設備主機采用進口變頻調速器，自身具有欠壓、過壓、過載、短路、過熱、失速防止等保護功能，無故障運用達10萬小時以上。

機械式無負壓供水設備配電控制部分，采用智能化控制原理，操作方便實用，設備工作狀況一目了然。便于非專業人員很快熟練掌握。

5、供水功能全，保險系數高

機械式無負壓供水設備局部出現故障時，能啟用應急功能繼續供水�？膳c市政供水網自動并網運行，并具有雙恒壓功能，即能滿足生活生產用水的正常壓力和流量，能在出現火情時自動轉換為高壓大流量供水，可一機多用。

產品特點

1、無需修建蓄水池或屋頂水箱，采用疊壓供水，減小設備初期投入。

2、可充分利用市政管網供水壓力，差多少、補多少、不產生負壓，停電也可維持市政管網水壓供水。

3、由全自動智能化控制器控制，自行根據用戶的用水量和管網的自來水壓力進行調節，實行無人值守。并且采用人機界面（文本、數字）顯示，使客戶更加直觀的看到設備的運行狀況。

4、全封閉運行，徹底消除水源二次污染。

5、具有完美的過載、短路、過壓、欠壓、缺相、過流、短路、水源缺水等自動保護功能。在異常情況下能進行信號報警、自檢、故障判斷等。

6、只有一組供水控制柜、無負壓穩流罐和水泵機組三部分，安裝非常簡單方便。

7、對多臺泵組均能可靠的實現軟啟動，使電網和管網免沖擊，并且輪流運轉，大大延長了水泵及電機的使用壽命。設備壽命可延長3倍以上。

8、過流部件的材質一般采用不銹鋼制作，亦可根據用戶的不同要求定制其他材質。

設備特點

傳統的供水方式離不開蓄水池，蓄水池中的水一般由自來水管網供給，這樣，原來有壓力的水進入水池后變成了零壓力，然后再從零壓力開始加壓，造成大量電力資源的浪費。

1.箱式無負壓供水設備設備為微機全自動控制變頻調速運行，停電設備自動停機，來電自動開機，完全做到全自動。

2.設備采用多級全不繡鋼加壓泵，泵殼，葉輪及主要配件均采用食品級不繡鋼材質制造，流通光滑，高效節能，運轉平穩，噪音極底，整機性能優異，是理想的綠色環保節能型給水設備。

3.無需修建水池或水箱，也不需設置大型氣壓罐，節省了一大筆投資，而且由于能充分利用自來水管網自身壓力。

4.衛生無污染，供水系統從自來水管網至用戶水龍頭為全封閉結構。污染物不會進入系統，水體不與空氣直接接觸，過濾部件采用食品級不繡鋼制作，無二次污染機會，環保衛生。

5.節能效果顯著，設備直接與自來水管串接，在自來水廠一次供水管網壓力的基礎、上疊加所需的壓力，差多少，補多少，能充分利用管網的壓力，用水低峰期，設備甚至不需要運行，與傳統給水設備比，節能達30%-90%

6.節約水資源，不用定期清洗消毒，不浪費水資源和人力資源。節約維護費用。

7.占地面積小，不需要建造蓄水池或水箱不需要配置大型氣壓罐，大大節約了系統占地面積，可以利用節約的土地提高地產利用率，符合國家節約土地的要求。

8.安裝簡便，只需連接進出水管，施工周期短，安裝簡單。

9.運行穩定，振動小，噪音低(噪音值低于50分貝)。

10.系統供水穩定，充分保證系統末端壓力。

11.可附加自動巡檢功能，降低物業管理費用。

12.采用PLC可編程控制全自動運行，操作維護方便。

13.一體化專業設計，結構緊湊，投資少，安裝方便，外形美觀。

14.利用管網壓力的疊加以及自動變頻運行方式，節能效果得到顯著提高(大干40%)。

15.配套安裝方便，只有一個市政管網進口和一個供水出口。

泵的試運轉應符合下列要求：

①驅動機的轉向應與泵的轉向相同;

②查明管道泵和共軸泵的轉向;

③各固定連接部位應無松動，各潤滑部位加注潤滑劑的規格和數量應符合設備技術文件的規定;

④有預潤滑要求的部位應按規定進行預潤滑;

⑤各指示儀表，安全保護裝置均應靈敏，準確，可靠;

⑥盤車應靈活，無異�，F象;

⑦高溫泵在試運轉前應進行泵體預熱，溫度應均勻上升，每小時溫升不應大于500℃;泵體表面與有工作介質進口的工藝管道的溫差不應大于4090;

⑧設置消除溫升影響的連接裝置，設置旁路連接裝置提供冷卻水源。

供水設備中變頻泵操作時應注意以下幾點：

①禁止無水運行，不要調節吸入口來降低排量，禁止在過低的流量下運行;

②監控運行過程，徹底阻止填料箱泄漏，更換填料箱時要用新填料;

③確保機械密封有充分沖洗的水流，水冷軸承禁止使用過量水流;

④潤滑劑不要使用過多;

⑤按推薦的周期進行檢查。建立運行記錄，包括運行小時數，填料的調整和更換，添加潤滑劑及其他維護措施和時間。對供水設備中變頻泵抽吸和排放壓力，流量，輸人功率，洗液和軸承的溫度以及振動情況都應該定期測量記錄。

產品名稱：變頻無塔供水設備

產品介紹：

一.無塔供水設備產品概述：　　節能HBH無塔供水設備配備恒壓供水專用變頻器，并運用模糊控制理論使系統運行更加合理,裝有.自動,手動,轉換開關供用戶選擇,延長了水泵及電機的使用壽命,無水錘現象,電機變頻軟啟動,延長了管道使用壽命,在不用水時或用水量較小的情況下,減少了管網壓力,使得管網不易破裂,極大地節約了管道的維修費用；取消了高位水塔或水箱,氣壓罐,一方面解決了水的二次污染問題,另一方面節省了建設它們的工程建設費,節電一般可達30%左右,因為居民用水量是隨時間變化的,而HBH農村無塔供水設備可根據用水量的變化,自動改變水泵轉速或增減水泵工作臺數達到恒壓供水,達到節電目的,自動化控制,克服了人工控制可能帶來的誤操縱,同時大大降低了操縱工人的勞動強度和人數.并可實現遠程操縱和遠程監控,功能齊全,有多種保護功能,過載、過熱,過壓,欠壓,過流,缺相等,各種工作狀態都有指示燈顯示.

自動工作

自動方式是作為正常供水狀態下的一種工作方式。一般來講，當客戶正常供水后即選定該種方式，在自動方式工作時，一切管網的不同供水要求，都將在無負壓供水設備有效的控制之下，進行多種功能的適應工作。

手動工作

該操作方式是為自動工作方式發生故障時，為用戶應急設置的一種工作方式，該工作方式完全采用最簡單的啟動方式，這種方式在操作面板上直接啟停任何一臺水泵電機，一般只有在自動失靈或調試的情況下才采用。

2、無負壓供水設備容易并入智能化管理系統，主要部件采用優質元件，整套系統具有很高的可靠性和抗干擾性，其自帶的標準串行通訊口（RS485），使得系統與計算機的通信十分方便。

3、無負壓供水設備水位保護功能，當水罐水位低于設定水位，系統自動保護停機。液位控制器性能穩定可靠。

4、無負壓供水設備自動復位功能，停電后復電時或水位恢復時系統自動啟動。

5、無負壓供水設備故障泵功能，故障泵后直接退出運作程序，由備用泵接替工作。

6、無負壓供水設備自動保護功能：有過載、過流、短路、缺相、超壓、欠壓及缺水停機等自動保護功能。

國內無負壓市場每年有20億左右的采購總金額，其中市場多數廠家為從事多年國內水泵生產的較有名的廠家，專業從事無負壓供水設備生產的企業鳳毛麟角，尤其是除水泵外，在其他構成無負壓成套設備的必備零部件上具有自生產及儲備能力的廠家極其稀有，在這樣的情況下，其中多數所謂的無負壓廠家都在按照管網疊壓供水設備的制作標準來進行整機配套組裝，也就是在功能上僅僅能夠利用市政來水的壓力，達到節能的目的，但是由于構造方面沒有按照國家行業標準嚴格執行，缺少了其中的無負壓流量控制器，分腔式的穩壓補償罐，能量儲存器，雙向補償器，而在用水高峰時不能同時滿足市政壓力的充足與用戶端用水的充足，導致了損失用戶用水利益。此種管網疊壓供水設備在某種意義上是不完善的無負壓供水設備，僅僅適用于供水條件良好，不會出現真正的用水高峰的區域，其中包括：入住率較低的高層住宅以及開發度較低周圍以低層住宅為主的區域。如果遇到真正的用水高峰期，罐體會由于壓力差而水泵被吸扁甚至破損，從而導致市政管網的二次污染以及住戶的用水困難，如果在此時停泵，那么住戶端就會出現停水或少水現象，綜上所述，管網疊壓式供水設備在真正的用水高峰期時會出現以下幾種現象的其中一種：1罐體被吸扁，同時能夠保證在很短時間內住戶的用水充足；2住戶端停水或少水。

1、新建的住宅小區、辦公樓、賓館、學校等民用建筑的生活用水。

2、工礦企業的生活、生產用水。

3、各種循環用水系統。

4、自來水廠的大型供水中間加壓泵站。

5、原有氣壓式及變頻調速供水設備的改造工程。

6、低層自來水壓力不能滿足要求的消防用水。

7、其它一切以自來水為水源，需要增高水壓供水的場合。

8、高層建筑的中、高區加壓供水。

9、供水流量及供水壓力可根據用戶要求設計。

10、如總進水經常停水或供水不足，或用水時間過于集中，進水量小于供水量，則不宜采用無負壓供水，防止水泵過于頻繁啟動，損壞設備，而應建貯水池采用變頻供水。

11、企事業單位、賓館、寫字樓、百貨商場，大型桑拿浴、醫院、學校，體育館，高爾夫球場，機場等場所的日常用水。

12、生產制造、洗滌裝置、食品工業、工廠、工礦的生產用水。

13、其他：老舊水池供水及其它形式供水的改造。

14、自來水廠、加壓泵房

15、無負壓變頻給水設備居民生活區、賓館及其它建筑

16、企業生產用水

17、鍋爐循環水系統

18、無負壓變頻給水設備農田灌溉系統

1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。

2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。

3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。

4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。

5、排出管路如裝逆止閥應裝在閘閥的外面。

6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。

無負壓供水設備中離心泵選型方法

（1）由離心泵型譜或泵特性曲線進行選型這種方法多用于不進行新型號設計的情況。其離心泵的選型方法和步驟如下：

1）根據設計揚程，在離心泵型譜圖或泵的產品特性曲線圖上，初步選出揚程符合要求而流量不等的幾個泵系列型號。

2）根據泵站或泵裝置系統的設計流量及每種泵型的設計流量，計算出每種泵所需要的臺數。

3）根據初步選出的離心泵，確定管徑及管路的具體布置，作出管路系統的特性曲線，并由泵性能曲線和管路待性曲線，求出在最大、設計和最小實際揚程時的工作點。要求工作點落在泵的高效率區范圍內。揚程、流量能滿足需要，同時不發生空化，動力機械不過載。如果不符合要求，可采用調節措施或另選泵型，使其盡量在合理的范圍之內運行。

4）根據選型的原則，對各種方案進行比較，選出其中較好的一種泵型。

5）對所選定的泵型，進行各種揚程下性能參數的計算，繪出其運轉特性曲線，并將吸水高度（安裝高度日sz）也繪在運轉特性曲線圖上。

圖3-6所示為離心泵的運轉特性曲線，它是以揚程為橫坐標，以流量、功率、效率和幾何吸水高度為縱坐標繪制的。泵在直徑和轉速一定的情況下就有一組運轉曲線。

（2）根據水力模型性能參數進行選型計算這種方法在新設計泵產品型號或專門設計管道離心泵產品時采用。大型離心泵的選型方法用這種方法能在保證性能良好的條件下確定泵的設計參數。
