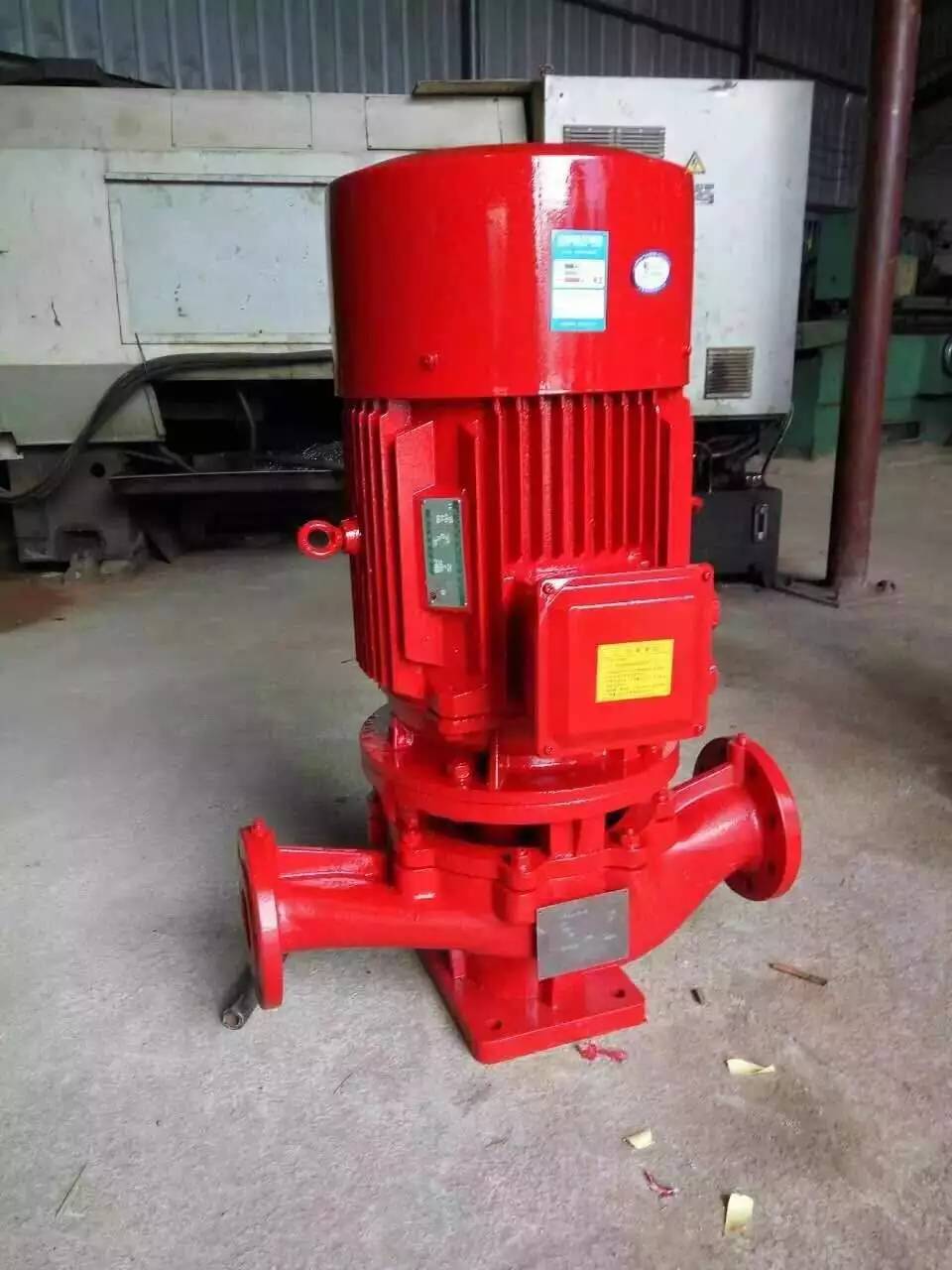

消防恒壓切線泵符合國家標準性能要求的消防泵，研制開發成功、 產品經國家消防裝備質量監督檢驗中心檢測、各項指標合格、并推向市場在工程中得到應用的當推切線泵。切線泵由中國建筑西北設計研究院提供技術參數及應用條件，航天工業總公司十一研究所研制。當時的著眼點在于設計一種流量～揚程曲線接近一條平滑直線的泵，可用于高層建筑消防給水設計中最為理想的水泵，以解決消防泵小流量或零流量運轉時產生的超壓問題，但在同時也考慮了消防用泵的其它要求。因此切線泵過流部件選用不銹鋼和鋁合金制造，泵與電機共軸直連，具有結構緊湊，占地面積小，運轉平穩、機械密封可靠、噪聲小、可靠性高、維護方便、使用壽命長等特點。
切線泵為臥式消防泵，其最大特點是流量～揚程曲線很平坦。泵流量從零到所需最大流量范圍內變化時，其揚程變化在5%以內。驅動泵的電機為普通電機，不需變速。它有效地解決了給水過程中流量變化時的壓力波動，和小流量時嚴重超壓的難題。與多臺水泵并聯運行相比可減少水泵數量，減少占地面積，運行管理簡便；與變頻調速水泵相比，可節省投資，方便管理，具有較多的優點，是解決超壓較為完善的辦法。按照《高層民用建筑設計防火規范》有關建筑物的分類，建筑物高度、室內消防流量等的規定，消防恒壓切線泵目前分為3大系列：
第一系列可以滿足建筑物24m～100m，消防流量為0L/s～20L/s的建筑物消防給水的要求；
第二系列可以滿足建筑物24m～100m，消防流量為0L/s～30L/s的建筑物消防給水的要求；
第三系列可以滿足建筑物50m～100m，消防流量為0L/s～40L/s的建筑物消防給水的要求。
〖產品用途〗
消防恒壓切線泵適用于高層建筑、賓館、商廈、各類民用建筑、地鐵、輕軌、火車站、工礦企業以及其他重要部門的消防要求，也可廣泛使用于生活供水系統。
安裝要求：
1、安裝前應仔細檢查泵體流產內有無硬質物，以免運行時損壞葉輪和泵體。
2、安裝時管路理量不允許加在泵上，以免使泵變形，影響正常運行。
3、擰緊地腳螺栓，以免起動時振動對泵性能產生影響。
4、在泵的進、出口管路上安裝調節閥，在泵出口附近安裝壓力表，以控制泵在額定工況內運行，確保泵的正常使用。
5、排出管路如裝逆止閥應裝在閘閥的外面。
6、泵的安裝方式分為硬性聯接安裝和柔性聯接安裝。
技術參數表：見表
|
流量 |
揚程 |
轉速 |
配帶電機型號 |
電機功率 |
泵進口尺寸 |
泵出口尺寸 |
重量 |
||
|
Q(L/S) |
H(m) |
n(r/min) |
N(kW) |
(mm) |
(mm) |
(kg) |
|||
|
第一系列 |
XBD10-20-HY |
0~10 |
20 |
2890 |
Y2-112M-2 |
4 |
Φ65 |
Φ50 |
90 |
|
XBD10-30-HY |
30 |
2900 |
Y2-132S1-2 |
5.5 |
120 |
||||
|
XBD10-40-HY |
40 |
2900 |
Y2-132S2-2 |
7.5 |
130 |
||||
|
XBD10-50-HY |
50 |
2930 |
Y2-160M1-2 |
11 |
240 |
||||
|
XBD10-60-HY |
60 |
2930 |
Y2-160M1-2 |
11 |
240 |
||||
|
XBD10-70-HY |
70 |
2930 |
Y2-160M2-2 |
15 |
250 |
||||
|
XBD10-80-HY |
80 |
2930 |
Y2-1601-2 |
18.5 |
270 |
||||
|
XBD10-90-HY |
90 |
2940 |
Y2-180M-2 |
22 |
320 |
||||
|
XBD10-100-HY |
100 |
2940 |
Y2-180M-2 |
22 |
325 |
||||
|
第二系列 |
XBD15-20-HY |
0～15 |
20 |
2900 |
Y2-132S1-2 |
5.5 |
Φ80 |
Φ65 |
120 |
|
XBD15-30-HY |
30 |
2900 |
Y2-132S2-2 |
7.5 |
130 |
||||
|
40 |
2930 |
Y2-160M1-2 |
11 |
240 |
|||||
|
XBD15-50-HY |
50 |
2930 |
Y2-160M2-2 |
15 |
250 |
||||
|
XBD15-60-HY |
60 |
2930 |
Y2-160M2-2 |
15 |
250 |
||||
|
XBD15-70-HY |
70 |
2930 |
Y2-1601-2 |
18.5 |
270 |
||||
|
XBD15-80-HY |
80 |
2940 |
Y2-180M-2 |
22 |
325 |
||||
|
XBD15-90-HY |
90 |
2950 |
Y2-20011-2 |
30 |
390 |
||||
|
XBD15-100-HY |
100 |
2950 |
Y2-20011-2 |
30 |
390 |
||||
|
XBD15-110-HY |
110 |
2950 |
Y2-20012-2 |
37 |
390 |
||||
|
120 |
2950 |
Y2-20012-2 |
37 |
390 |
|||||
|
第三系列 |
XBD20-30-HY |
0～20 |
30 |
2930 |
Y2-160M1-2 |
11 |
Φ80 |
Φ65 |
235 |
|
XBD20-40-HY |
40 |
2930 |
Y2-160M2-2 |
15 |
250 |
||||
|
XBD20-50-HY |
50 |
2930 |
Y2-1601-2 |
18.5 |
280 |
||||
|
XBD20-60-HY |
60 |
2940 |
Y2-180M-2 |
22 |
310 |
||||
|
XBD20-70-HY |
70 |
2940 |
Y2-180M-2 |
22 |
310 |
||||
|
XBD20-80-HY |
80 |
2950 |
Y2-20011-2 |
30 |
380 |
||||
|
XBD20-90-HY |
90 |
2950 |
Y2-20012-2 |
37 |
390 |
||||
|
XBD20-100-HY |
100 |
2950 |
Y2-20012-2 |
37 |
390 |
||||
|
XBD20-110-HY |
110 |
4500 |
Y2-20012-2 |
37 |
510 |
||||
|
XBD20-120-HY |
120 |
4500 |
Y2-225M-2 |
45 |
590 |
||||
|
XBD20-130-HY |
130 |
4500 |
Y2-225M-2 |
45 |
590 |
||||
|
XBD20-140-HY |
140 |
4500 |
Y2-250M-2 |
55 |
690 |
||||
|
XBD20-150-HY |
150 |
4500 |
Y2-250M-2 |
55 |
690 |
||||
|
×BD20-160-HY |
160 |
450n |
Y2-250M-2 |
55 |
690 |
||||
|
XBD20-170-HY |
170 |
4500 |
Y2-280S-2 |
75 |
850 |
||||
|
XBD20-180-HY |
180 |
4500 |
Y2-280S-2 |
75 |
850 |
||||
|
XBD20-190-HY |
190 |
4500 |
Y2-280S-2 |
75 |
850 |
||||
|
XBD20-200-HY |
200 |
4500 |
Y2-280S-2 |
75 |
850 |
||||
|
XBD20-210-HY |
210 |
4500 |
Y2-280M-2 |
90 |
980 |
||||
|
XBD20-220-HY |
220 |
4500 |
Y2-280M-2 |
90 |
980 |
||||
|
第四系列 |
XBD30-30-HY |
0～30 |
30 |
2940 |
Y2-180M-2 |
22 |
Φ100 |
Φ80 |
320 |
|
XBD30-40-HY |
40 |
2950 |
Y2-200M-2 |
30 |
385 |
||||
|
XBD30-50-HY |
50 |
2950 |
Y2-20011-2 |
30 |
385 |
||||
|
XBD30-60-HY |
60 |
2950 |
Y2-20012-2 |
37 |
400 |
||||
|
XBD30-70-HY |
70 |
2950 |
Y2-20012-2 |
37 |
400 |
||||
|
XBD30-80-HY |
80 |
2970 |
Y2-225M-2 |
45 |
475 |
||||
|
XBD30-90-HY |
90 |
2970 |
Y2-225M-2 |
45 |
475 |
||||
|
XBD30-100-HY |
100 |
2970 |
Y2-250M-2 |
55 |
550 |
||||
|
XBD30-110-HY |
110 |
2970 |
Y2-250M-2 |
55 |
550 |
||||
|
XBD30-120-HY |
120 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD30-130-HY |
130 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD30-140-HY |
140 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD30-150-HY |
150 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD30-160-HY |
160 |
4500 |
Y2-280M-2 |
90 |
915 |
||||
|
XBD30-170-HY |
170 |
4500 |
Y2-280M-2 |
90 |
915 |
||||
|
XBD30-180-HY |
180 |
4500 |
Y2-280M-2 |
90 |
915 |
||||
|
XBD30-190-HY |
190 |
4500 |
Y2-280M-2 |
90 |
915 |
||||
|
XBD30-200-HY |
200 |
4500 |
Y2-315S-2 |
110 |
1280 |
||||
|
XBD30-210-HY |
210 |
4500 |
Y2-315S-2 |
110 |
1280 |
||||
|
XBD30-220-HY |
220 |
4500 |
Y2-315M-2 |
132 |
1280 |
||||
|
XBD30-230-HY |
230 |
4500 |
Y2-315M-2 |
132 |
1395 |
||||
|
XBD30-240-HY |
240 |
4500 |
Y2-315M-2 |
132 |
1395 |
||||
|
XBD30-250-HY |
250 |
4500 |
Y2-315L1-2 |
160 |
1510 |
||||
|
XBD30-260-HY |
260 |
4500 |
Y2-315L1-2 |
160 |
1510 |
||||
|
第五系列 |
XBD40-30-HY |
0～40 |
30 |
1470 |
Y2-180L-4 |
22 |
Φ125 |
Φ100 |
315 |
|
XBD40-40-HY |
40 |
1470 |
Y2-200L-4 |
30 |
380 |
||||
|
XBD40-50-HY |
50 |
2950 |
Y2-220L2-2 |
37 |
475 |
||||
|
XBD40-60-HY |
60 |
2970 |
Y2-225M-2 |
45 |
475 |
||||
|
XBD40-70-HY |
70 |
2970 |
Y2-250M-2 |
55 |
550 |
||||
|
XBD40-80-HY |
80 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD40-90-HY |
90 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD40-100-HY |
100 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD40-110-HY |
110 |
2970 |
Y2-280S-2 |
75 |
700 |
||||
|
XBD40-120-HY |
120 |
2970 |
Y2-280M-2 |
90 |
775 |
||||
|
XBD40-130-HY |
130 |
2970 |
Y2-280M-2 |
90 |
775 |
||||
|
XBD40-140-HY |
140 |
2970 |
Y2-280M-2 |
90 |
775 |
||||
|
XBD40-150-HY |
150 |
4500 |
Y2-315S-2 |
110 |
1290 |
||||
|
XBD40-160-HY |
160 |
4500 |
Y2-315S-2 |
110 |
1290 |
||||
|
XBD40-170-HY |
170 |
4500 |
Y2-315S-2 |
110 |
1290 |
||||
|
XBD40-180-HY |
180 |
4500 |
Y2-315S-2 |
110 |
1290 |
||||
|
XBD40-190-HY |
190 |
4500 |
Y2-315M-2 |
132 |
1395 |
||||
|
XBD40-200-HY |
200 |
4500 |
Y2-315L1-2 |
160 |
1510 |
||||
|
XBD40-210-HY |
210 |
4500 |
Y2-315L1-2 |
160 |
1510 |
||||
|
XBD40-220-HY |
220 |
4500 |
Y2-315L1-2 |
160 |
1510 |
||||
|
XBD40-230-HY |
230 |
4500 |
Y2-315L2-2 |
200 |
1580 |
||||
|
XBD40-240-HY |
240 |
4500 |
Y2-315L2-2 |
200 |
1580 |
||||
|
XBD40-250-HY |
250 |
4500 |
Y2-315L2-2 |
200 |
1580 |
||||
|
XBD40-260-HY |
260 |
4500 |
Y2-315L2-2 |
200 |
1580 |
||||
|
第六系列 |
XBD50-30-HY |
0～50 |
30 |
2950 |
Y2-200L1-2 |
30 |
385 |
||
|
XBD50-40-HY |
40 |
2950 |
Y2-200L2-2 |
37 |
400 |
||||
|
XBD50-50-HY |
50 |
2950 |
Y2-200L2-2 |
37 |
Φ150 |
Φ125 |
400 |
||
|
XBD50-60-HY |
60 |
2970 |
Y2-22SM-2 |
45 |
Φ125 |
Φ100 |
480 |
||
|
XBD50-70-HY |
70 |
2970 |
Y2-250M-2 |
55 |
555 |
||||
|
XBD50-80-HY |
80 |
2970 |
Y2-250M-2 |
55 |
555 |
||||
|
XBD50-90-HY |
90 |
2970 |
Y2-280S-2 |
75 |
710 |
||||
|
XBD50-100-HY |
100 |
2970 |
Y2-280S-2 |
75 |
710 |
||||
|
XBD50-110-HY |
110 |
2970 |
Y2-280M-2 |
90 |
780 |
||||
|
XBD50-120-HY |
120 |
2980 |
Y2-315S-2 |
110 |
780 |
||||
|
XBD50-130-HY |
130 |
2980 |
Y2-315S-2 |
110 |
1300 |
||||
|
XBD50-140-HY |
140 |
2980 |
Y2-315M-2 |
132 |
1340 |
||||
|
XBD50-150-HY |
150 |
2980 |
Y2-315M-2 |
132 |
1340 |
||||
|
XBD50-160-HY |
160 |
2980 |
Y2-315L1-2 |
160 |
1420 |
||||
|
XBD50-170-HY |
170 |
2980 |
Y2-315L1-2 |
160 |
1420 |
||||
|
XBD50-180-HY |
180 |
4500 |
Y2-315L1-2 |
160 |
1520 |
||||
|
XBD50-190-HY |
190 |
4500 |
Y2-315L2-2 |
200 |
1590 |
||||
|
XBD50-200-HY |
200 |
4500 |
Y2-315L2-2 |
200 |
1590 |
||||
|
XBD50-210-HY |
210 |
4500 |
Y2-315L2-2 |
200 |
1590 |
||||
|
XBD50-220-HY |
220 |
4500 |
Y2-315L2-2 |
200 |
1590 |
||||
|
XBD50-230-HY |
230 |
4500 |
Y2-315L2-2 |
200 |
1590 |
||||
|
第七系列 |
XBD60-30-HY |
0～60 |
30 |
2950 |
Y2-200L1-2 |
30 |
Φ150 |
Φ125 |
390 |
|
XBD60-40-HY |
40 |
2950 |
Y2-200L2-2 |
37 |
405 |
||||
|
XBD60-50-HY |
50 |
2970 |
Y2-225M-2 |
45 |
485 |
||||
|
XBD60-60-HY |
60 |
2970 |
Y2-250M-2 |
55 |
560 |
||||
|
XBD60-70-HY |
70 |
2970 |
Y2-250M-2 |
55 |
560 |
||||
|
XBD60-80-HY |
80 |
2970 |
Y2-280S-2 |
75 |
715 |
||||
|
XBD60-90-HY |
90 |
2970 |
Y2-280S-2 |
75 |
715 |
||||
|
XBD60-100-HY |
100 |
2970 |
Y2-280M-2 |
90 |
Φ125 |
Φ100 |
790 |
||
|
XBD60-110-HY |
110 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ125 |
790 |
||
|
XBD60-120-HY |
120 |
2980 |
Y2-315S-2 |
110 |
1305 |
||||
|
XBD60-130-HY |
130 |
2980 |
Y2-315M-2 |
132 |
1340 |
||||
|
XBD60-140-HY |
140 |
2980 |
Y2-315L1-2 |
160 |
1420 |
||||
|
XBD60-150-HY |
150 |
2980 |
Y2-315L1-2 |
160 |
1420 |
||||
|
XBD60-160-HY |
160 |
2980 |
Y2-315L2-2 |
200 |
1450 |
||||
|
XBD60-170-HY |
170 |
2980 |
Y2-315L2-2 |
200 |
1450 |
||||
|
XBD60-180-HY |
180 |
2980 |
Y2-315L2-2 |
200 |
1450 |
||||
|
第八系列 |
XBD70-30-HY |
0～70 |
30 |
2950 |
Y2-200L2-2 |
37 |
Φ150 |
Φ125 |
405 |
|
XBD70-40-HY |
40 |
2950 |
Y2-225M-2 |
45 |
485 |
||||
|
XBD70-50-HY |
50 |
2970 |
Y2-250M-2 |
55 |
560 |
||||
|
XBD70-60-HY |
60 |
2970 |
Y2-2808-2 |
75 |
720 |
||||
|
XBD70-70-HY |
70 |
2970 |
Y2-280S-2 |
75 |
720 |
||||
|
XBD70-80-HY |
80 |
2970 |
Y2-280M-2 |
90 |
790 |
||||
|
XBD70-90-HY |
90 |
2970 |
Y2-280M-2 |
90 |
790 |
||||
|
XBD70-100-HY |
100 |
2970 |
Y2-280M-2 |
90 |
790 |
||||
|
XBD70-110-HY |
110 |
2970 |
Y2-315S-2 |
110 |
1310 |
||||
|
XBD70-120-HY |
120 |
2980 |
Y2-315M-2 |
132 |
1310 |
||||
|
XBD70-130-HY |
130 |
2980 |
Y2-315M-2 |
132 |
1410 |
||||
|
XBD70-140-HY |
140 |
2980 |
Y2-315L1-2 |
160 |
1410 |
||||
|
XBD70-150-HY |
150 |
2980 |
Y2-315L1-2 |
160 |
1490 |
||||
|
XBD70-160-HY |
160 |
2980 |
Y2-315L1-2 |
160 |
1490 |
||||
|
XBD70-170-HY |
170 |
2980 |
Y2-315L2-2 |
200 |
1520 |
||||
|
第九系列 |
XBD80-90-HY |
0～80 |
90 |
2980 |
Y2-315S-2 |
110 |
Φ150 |
Φ125 |
1320 |
|
XBD80-100-HY |
100 |
2980 |
Y2-315S-2 |
110 |
1320 |
||||
|
XBD80-110-HY |
110 |
2980 |
Y2-315M-2 |
132 |
1420 |
||||
|
XBD80-120-HY |
120 |
2980 |
Y2-315M-2 |
132 |
1420 |
||||
|
第十系列 |
XBD90-60-HY |
0～90 |
60 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ150 |
820 |
|
XBD90-70-HY |
70 |
2980 |
Y2-315S-2 |
110 |
Φ150 |
Φ125 |
1320 |
||
|
XBD90-80-HY |
80 |
2980 |
Y2-315S-2 |
110 |
1320 |
||||
|
XBD90-90-HY |
90 |
2980 |
Y2-315S-2 |
110 |
1320 |
||||
|
XBD90-100-HY |
100 |
2980 |
Y2-315M-2 |
132 |
1420 |
||||
|
XSD90-110-HY |
110 |
2980 |
Y2-315M-2 |
132 |
1420 |
||||
|
第十一系列 |
XBDl00-60-HY |
0～100 |
60 |
2970 |
Y2-280M-2 |
90 |
Φ150 |
Φ150 |
820 |
|
XBDl00-70-HY |
70 |
2980 |
Y2-315S-2 |
110 |
Φ200 |
Φ150 |
1320 |
||
|
XBDl00-80-HY |
80 |
2980 |
Y2-315M-2 |
132 |
1420 |
||||
產品用途
變流恒壓消防泵XBD-HY消防切線泵主要用于工業及民用建筑固定消防系統（消火栓滅火系統，自動噴淋滅火系統和水噴霧滅火系統），另外消防恒壓泵也可用于消防和生活，生產共用的給水系統及建筑，市政，工礦，鍋爐給水等場合。
變流恒壓消防泵XBD-HY消防切線泵
如果變流恒壓消防泵XBD-HY消防切線泵安裝在樓層上或隔振墊要求較高的場合�？刹捎脧椈蓽p振器和橡膠減振墊同時組合使用，減振效果更佳。
切線消防泵進出水管端必須安裝橡膠撓性接頭，管路系統的重量不得加在切線消防泵上，XBD-HY型變流恒壓消防泵（消防切線泵）進出水管應用彈性吊架固定。
1、消防恒壓泵機組水平安置，在底座下地腳螺栓孔處用金屬墊塊墊平，擰上螺母，灌注水泥，將底座固定穩，防止底座三點接觸不穩。
2、接上恒壓消防泵的電機電源，電機轉向應使泵按托架箭頭向旋轉（從電機端看切線消防泵，其轉向為順時針方向）。
3、消防恒壓泵進出口接自來水，管徑應與消防恒壓泵進管直徑相同，進出口管路都應有很好的對中性，長度合適，不能使切線消防泵受承受較大的外力。
4、起動前應作好如下準備：
（1）用手轉動消防恒壓泵電機軸，轉運應靈活，無卡阻現象。
（2）消防恒壓泵起動前，應使消防恒壓泵內充滿介質。
5、密封漏泄量允許值為5ml/h，若認為密封漏泄量太大時，應更換切線消防泵的機械密封。
更換切線消防泵的機械密封的順序為：
（1）拆下切線消防泵殼體;
（2）依次取下軸端螺釘，止動墊片，葉輪和鍵;
（3）取下機械密封動環，卸下限位螺釘;
（4）卸下密封座，取下機封靜壞;
