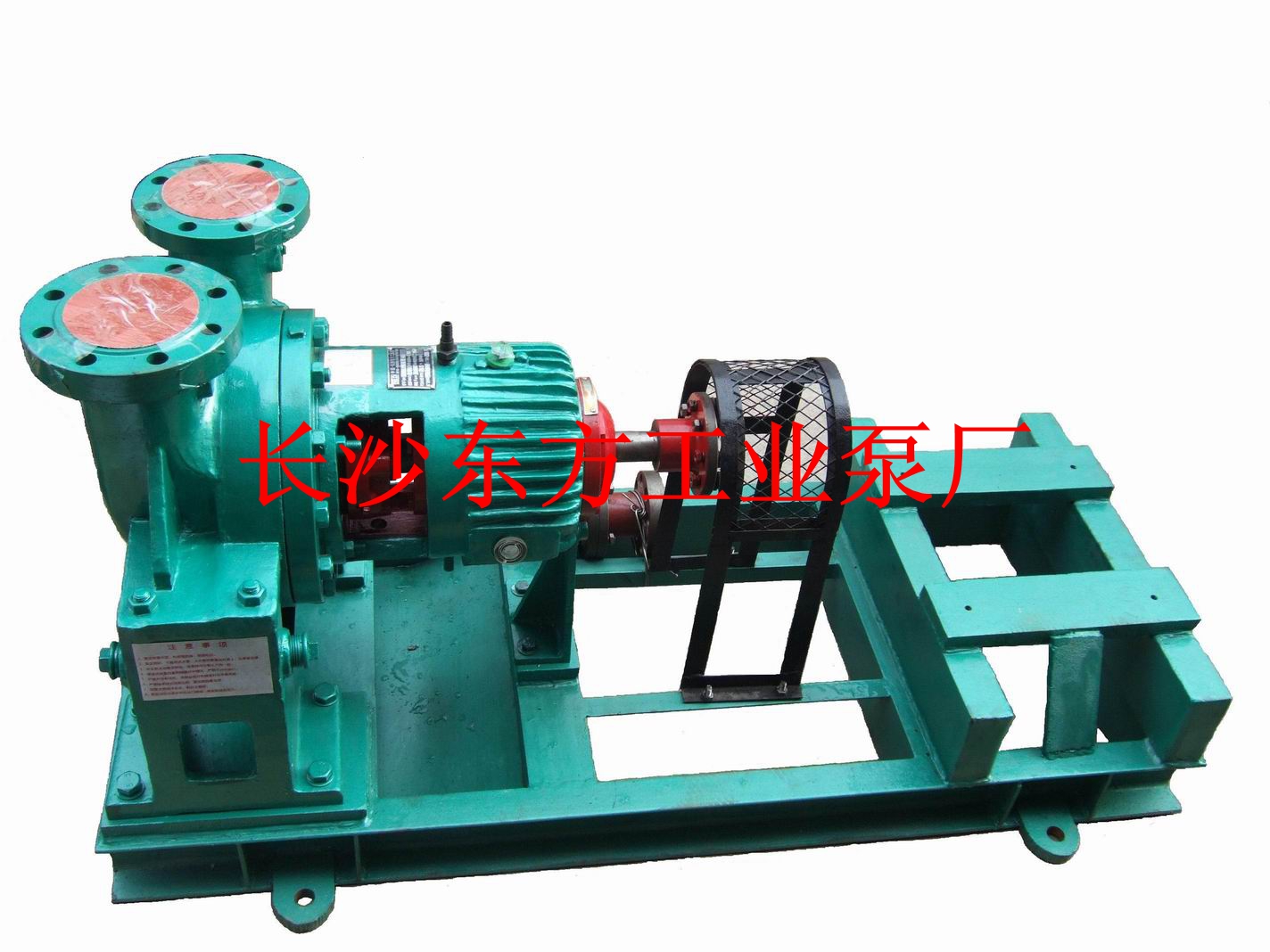

供應150AY150*2B離心油泵 @長沙油泵生產廠家 聯系電話 18908476722 0731—85540175 85018184 Q：2477894712
AY型油泵采用柔性膜片式加長聯軸器部件。 AY型油泵分為單級單吸和兩級單吸懸臂式，單級吸懸臂式、單級雙吸和兩級雙吸兩支承式， 兩級單吸兩支承式等六種性能參數 1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。 2、水力過流部位采用了節能泵的水力模型，平均比老Y型油泵的效率高5—8%。3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。 4、零部件通用化程度高，通標件為幾個系列產品共用。 5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。 6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區。 結構說明： （1）AY型油泵為臥式結構，有單級懸臂式、兩級懸臂式、兩級兩端支撐式三種，泵的進出口法蘭均為垂直向上。雙級泵有級間隔板將兩葉輪隔開，葉輪采取背靠背布置方式。 （2）泵殼體主要由泵體、泵蓋組成，承受全部工作壓力，并和支架等零件共同承受介質溫度引起的熱負荷。 （3）軸向力：單級泵的軸向力由葉輪上的平衡孔卸壓平衡，雙級泵的軸向力由葉輪背靠背的布置來抵消。 （4）滾動軸承安裝在軸承體，由稀油潤滑，可承受部分軸向力。軸承體設有較大的儲油室和水冷室，外表面鑄有散熱筋片。按需要可對軸承體進行冷卻，方式有風冷、空氣冷卻或水冷。 （5）兩級兩端支撐式基本結構與兩級懸臂式相同，主要區別為兩級兩端支撐式泵泵軸穿過葉輪，轉子由布置在兩端的軸承支撐。泵軸兩端都裝有機械密封。 （6）密封：在泵體、泵蓋和葉輪上分別裝有可以更換的密封環。軸封采用標準的機械密封，若使用單位無特殊要求，我公司均采用103型單端面非平衡型機械密封或109型單端面平衡型機械密封（符合JB1472—75設計規范），配對材料按油類考慮。 |
|
|
