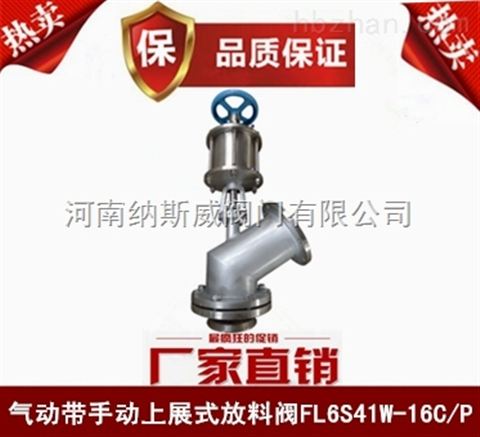

FL6S41W氣動上展式放料閥
產品概述
FL6S41W氣動上展式放料閥主要用于反應器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他容器的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈金星特種處理，使表面硬度達到HRC56-62,具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、染料、食品加工等行業廣泛適用。各種操作方式：手動，氣動，電動，液動，齒輪等。
FL6S41W氣動上展式放料閥結構圖
氣動上展式放料閥主要設備性能：
使用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的最低溫度-29℃，最高溫度為425℃）。使用介質如顆粒、油品、紙漿、二氧化碳氣（不銹鋼材質的最低溫度為-100℃，最高使用溫度為232℃）3.嚴禁使用含氟離子液體（HF等）也不能用強堿及磷酸（溫度＞150℃，濃度＞30℃）。不銹鋼的一般工作溫度：≤150℃三.壓力范圍：0.5～2.5mpa四.通徑范圍：25～250㎜。
氣動上展/下展放料閥工作原理：
1、輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。
2、當氣源進入電磁閥后，電磁閥自動開戾上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。
3、當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。
4、當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。
5、連續作業時，按上述作往返動力。
氣動上展/下展放料閥工作原理：
1、關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至（合）指示牌，即可進行手動操作。
2、轉動手輪，逆時針閥門開，順時針閥門關。
氣動執行器的日常維護工作：
1、氮源應保持干燥和清潔，定期對過濾器進行放水。
2、保持氮源壓力正常（0.4~0.7Mpa），電氣部分的電源信號無短路或斷路故障，防止水，保證電磁閥和回信開關正常工作。
3、在正常工作情況下，每月檢驗一次，每年檢修一次。
氣動上展/下展放料閥注意：
1、氣動操作時，必須將切換手柄完全推移至（分）指示處，切莫使手柄 處于分合不明的狀態，否則，將會損壞內部機件。
2、嚴禁敲打或撞擊手柄。
氣動上展/下展放料閥安裝時應注意以下事項：
1、保持閥瓣于封圈密封面無污垢、泥沙.。
2、檢查填料于活塞是否密封良好， 不得私自拆裝，要技術人員的指導下。
3、氣缸拆下長時間不用時，所有加工表面應涂防銹油，進、排氣口應加防塵堵塞。
手動帶氣動放料閥安裝后進行管路強度試壓時閥瓣必須修全部開啟:
1、安裝前應仔細核對使用情況是否與本閥門性能相符。
2、檢查各部件是否擰緊。
3、應保證在工作、維護和更換上的方便。
氣動上展/下展放料閥在使用過程中應定期檢查：
1、請檢查閥桿和填料磨損 情況，以免泄漏 。
2、定期對氣動頭表面除塵和維護。
氣動上展/下展放料閥主要技術參數：
|
壓力 |
工作溫度 |
適用介質 |
||
|
公稱壓力 |
1.6 |
上密封試驗 |
≤175℃ |
水、顆粒、油品等 |
|
殼體試驗 |
2.4 |
高壓密封試驗 |
||
氣動上展/下展放料閥主要零件材料
|
零件名稱 |
ZGICr18Ni9Tit系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12M02Ti系列 |
ZG00Cr17Ni14M02系列 |
WCB系列 |
|
閥體/閥蓋 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥桿 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
閥瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12M02Ti |
ZG00Cr17Ni14M02 |
WCB |
|
墊片 |
304＋PTFE |
304L＋PTFE |
316＋PTFE |
316L＋PTFE |
石墨＋304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
氣動上展/下展放料閥主要外形尺寸（法蘭尺寸按JB79PN1.6MPa）
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
80 |
115 |
85 |
||
|
32 |
135 |
100 |
135 |
100 |
||
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
165 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
192 |
160 |
192 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
||
下展式放料閥
|
DN |
上法蘭 |
上法蘭 |
下法蘭 |
密封座 |
||
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
100 |
65 |
|
50 |
165 |
125 |
180 |
145 |
85 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
192 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
195 |
135 |
|
125 |
245 |
210 |
280 |
245 |
180 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
335 |
||
