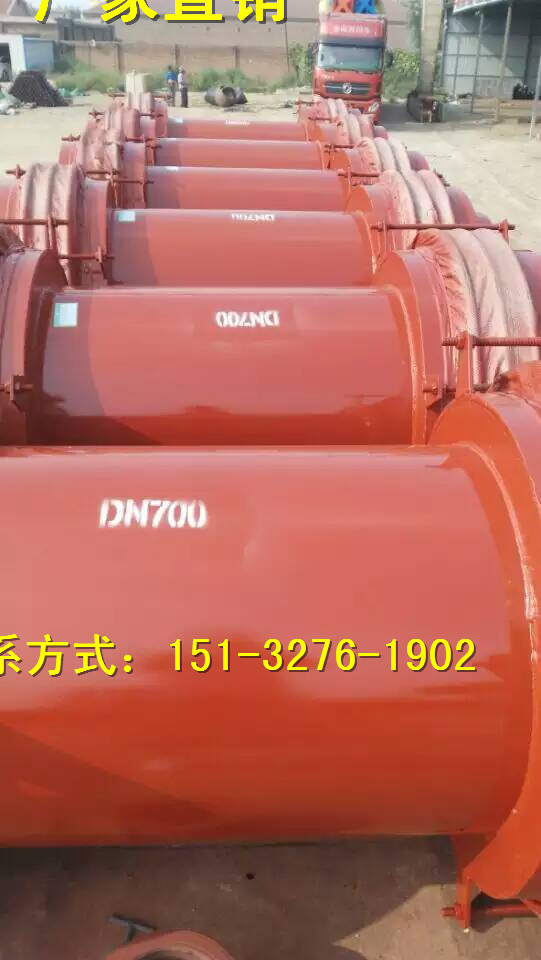

現貨供應DN600電廠新型三向波紋膨脹節制造廠

歡迎光臨河北潤宏管道有限公司

本公司生產各種材質規格鋼制防水套管,波紋補償器,橡膠接頭，剛性防水套管，人孔,松套法蘭金屬軟管等管道配件，本公司是通用型補償器的優質生產廠家

聯系人：王經理
電話：151-3276-1902
Q  Q:1356687587
郵箱：1356687587@qq.com

煤粉管道新型三向波紋膨脹節簡介：

1、同時吸引任意方向位移時，應滿足下述計算式：
        X≤XO，且，Y≤Ym式中X、Y為實際軸向和橫向補償量，Y可以是任意向橫向位移的矢量和。
2、產品代號中的1要按所需長度填寫，如WZMF500×8-J-2200，則產品的交付長度為2200毫米。
3、管道的實際尺寸如與表中的接管斷面尺寸不符，訂貨時要另行注明。
BYZMF型煤粉管道新型三向波紋膨脹節設計依據：
   由于電廠鍋爐煤粉管道沿用填料式補償器產生的煤粉泄漏，以及在溫度下填料質老約束位移，使管道系統膨脹不暢，影響管道系統的正常運行。針對這些薄弱五環節及煤粉管道工況條件、綜合煤粉管道的具體要，依據美國膨脹節制造商協會標準《EJMA》，我廠設計了二次密封，環狀球形較為支轉的煤粉管道新型三向波紋膨脹節，實現了短安裝距大補償的新要求。
                          設計壓力：PN≤0.5MPa
                          設計溫度：T＝450℃
BYZMF型煤粉管道新型三向波紋膨脹節適用范圍：
     適用于煤粉+熱風氣固=相流體，流速15~30m/S，工作溫度60~450℃，風壓≤500mmH2O的一次風、二次風、三次風管道任意方向移補償。
    適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。 性能特點：
    而高溫、不漏粉、不積粉、位移剛度小；能夠吸收任意方向位移，撓性好保證鍋爐及管系
膨脹自如；安裝維護方便、吊架簡單、使用壽命長、綜合投資省。廣泛應用于100~600MW發電機
組，從根本上解決了煤粉泄漏的問題，保證了機組的正常安全運行。

常見的補償器優劣分析
潤宏管道設備結構緊湊、補償量大、無泄漏、耐腐蝕、壽命長，便于安裝，是市面上受歡迎的補償器生產廠家。潤宏管道設備的技術人員根據日常的研究總結出了幾種常見的補償器優劣，在這里與大家分享：
1．自然補償：順其自然，工作可靠，工作壓力和溫度范圍最寬。但必須有現成的地形或平面位置，能使管道有較多的轉彎，滿足熱補償的要求。
2．方形補償器：類似自然補償，人為地增加方形轉彎，以彌補自然補償器彎頭數量的不足。優點也是不受工作壓力和溫度的限制，缺點：流體阻力大，占地面積多，管道支架多，不美觀，投資較大。用于自然補償不能滿足熱補償要求時而采用的“自然補償”。對于壓力超過4.0MPa的場合，幾乎沒其他產品可以替代。
3．套筒補償器：也能夠承受較高的壓力和溫度，補償量大，安裝方便。缺點：容易泄漏，檢修頻繁、推力大。不能用于對流體純度要求高的場合。
4．波紋管補償器：種類較多，分為軸向型（內壓和外壓或有推力和無推力或架空型直埋型。。。）、角向型（平面和復式）、和橫向型（平面和復式）。應用廣，無泄漏，可靠性較好，但運行溫度和壓力有限制，溫度，400度，壓力不超過4.0MPa。角向型通過組合（2到3個），可以滿足大位移量和產生小的推力，應用前景光明。
5．旋轉式補償器：最近推出的新產品，通過2個組合和管道轉彎實現熱補償。補償量大，推力小，最高溫度可達到485度，壓力可達5.0MPa。制造技術日漸成熟，不易泄漏。但存在管道在不同平面的變化，對于產生凝結液體的介質的輸送管道，需要設置較多的排水排氣閥門。
6．球型補償器：實現角向位移，和波紋管角向補償器一樣，組合使用，流體阻力小，補償量大，無推力。存在易泄漏和測向位移，維修量大。
