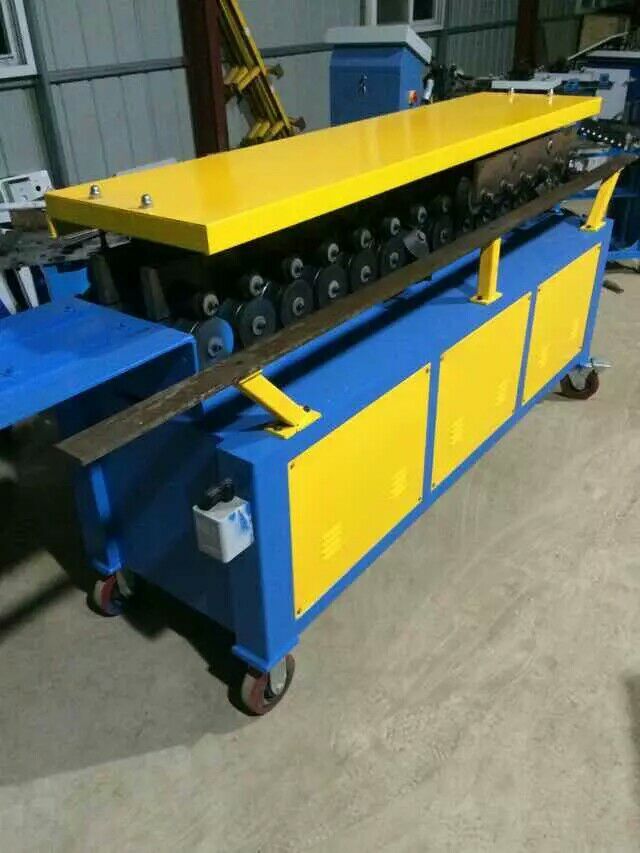

福建T-12風管共版法蘭機價格

①、風管法蘭采用鍍鋅鋼板壓制而成，與風管本體鋼板厚度一致,故法蘭強度較低，大邊長風管（邊長超過1500mm）尤為突出，相關行業技術規程要求共板法蘭風管適用于邊長2000mm以下中低壓風管。?
②、采用風管生產線不能直接制作三通、變徑、彎頭等部件，需手工下料制作。?③、風管共板法蘭壓制成型時鋼板表面與共板法蘭機摩擦、風管堆放及搬運時，風管法蘭表面鍍鋅層破壞比較嚴重。



?2、共板法蘭風管生產設備?本工程共板法蘭風管生產設備由電動上料架、ACL-Ⅱ風管自動生產線、風管咬口機、共板法蘭成型機、折方機、沖床等設備組成。其中ACL-Ⅱ自動風管生產線配有放料架、托料盤、一個入料輥裝置、一臺調平壓筋機、一臺沖剪角和沖方口機和一臺剪板
機，伺服電機實現了無級調速，速度穩定，主要技術參數如下：①、加工0.5~1.2mm厚鍍鋅鋼板或低碳鋼板；②、最大加工速度為4m/min；③、加工板寬度為1250mm；④、控制誤差：長度誤差為0.2mm之內，對角線誤差為0.5mm/s；?3、共板法蘭風管制作流程?
4、共板法蘭風管制作工藝：?




?①、放樣下料：共板法蘭風管放樣下料主要由ACL-Ⅱ風管自動生產線完成，可以
連續完成送料、調平、壓筋、剪角、沖剪方口、剪切工序。風管自動風管生產線數控系統主機由32位微處理器，彩色圖形顯示器及數控專用防護觸摸式鍵盤組成，并配有靈敏度專用控制卡和機床強電接卡（I/0）控制機械及液壓傳動部分�？刂葡到y采用功能菜單窗口提示方式，在主菜單下可以根據需要按功能鍵進入任意功能菜單，具體完成風管下料的六個功能鍵功能如下：?
手動調整方式（F1）：用于送料或退料，可以實現連續送退料及設定尺寸送退料。?自動成型方式（F2）：用于對編制好的加工工藝自動執行，輸入加工風管截面尺寸、方口類型、方口余量及加工數量便可自動下料。?
誤差修正（F3）：用于修正由于脈沖當量填入不合適引起的剪板尺寸誤差。?訂單形式（F4）：共有10組，一組可以對20個編制好的訂單進行加工；?自動開料（F5）：用于批量下料；?
參數設定（F6）：用于系統參數設定，大多數參數在系統出廠之前設置完畢，在使用時，不能隨意更改。?
??a、送料：托料盤由電機通過渦輪減速器驅動料卷放料，渦輪減速器具有自鎖功能，托料盤下裝有限位開關，可以控制卷料的自動放料和停料，其控制電路具有自動進料、點動進料和電動退料的功能。
