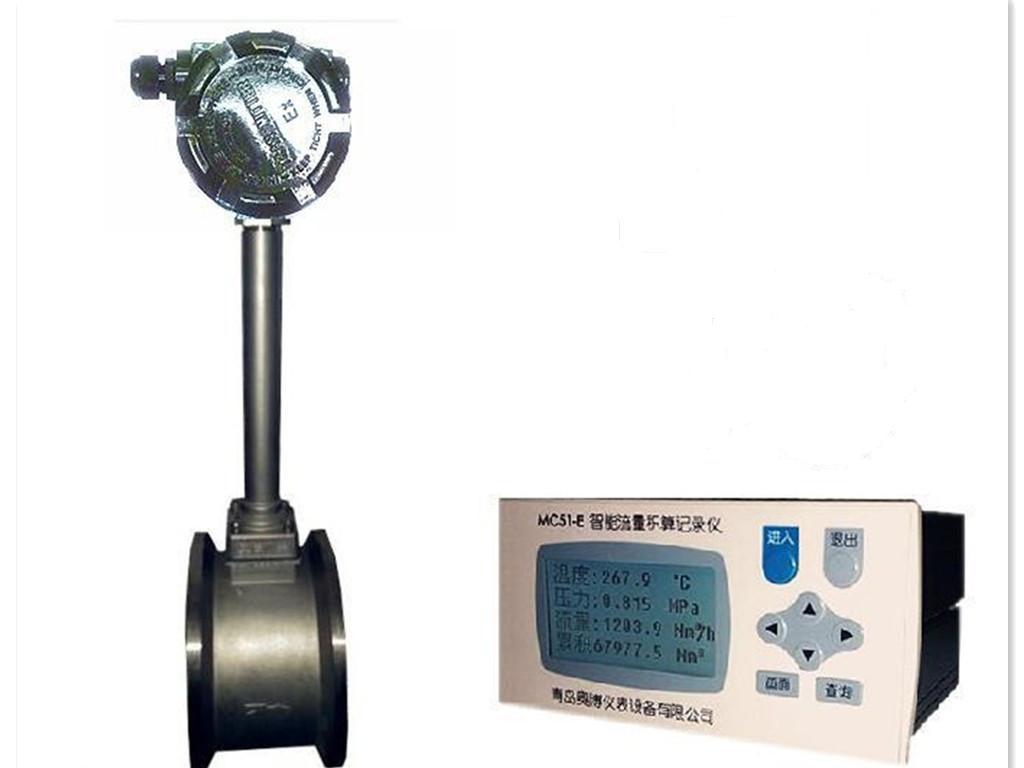

青島智能渦街流量計使用說明

青島智能渦街流量計使用說明

產品價格：￥1000（人民幣）

規格：KXLUGB

發貨地：青島

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

青島凱信儀器儀表有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：青島凱信儀器儀表有限公司

商鋪名稱：青島凱信儀器儀表有限公司

聯系人：李德東（先生）

聯系手機：

固定電話：

企業郵箱：1373257817@qq.com

聯系地址：李滄區正定一路17號

郵編：266041

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

青島智能渦街流量計使用說明
安裝條件
傳感器可安裝在室內，也可安裝在室外。環境條件要符合要求。
傳感器應安裝在水平、垂直或傾斜（流體的流向自下而上）的與其公稱通徑相應的管道上。
傳感器應避免安裝在有機械振動的管道上。當振動不可避免時，應考慮在距傳感器前后約2DN處的直管段上加固定支撐架。
傳感器應避免安裝在有較強電磁場干擾、有熱輻射、有腐蝕性氣體、空間小和維修不方便的場所。
被測介質含有較多雜質時，應在傳感器上游直管段要求的長度以外加裝過濾器。
傳感器的上、下游應配置一定長度的直管段，直管段的內壁應清潔、光滑，無明顯凸凹、積垢和起皮等現象。其長度應符合圖二的要求。安裝液體傳感器的附近管道內，應充滿被測液體。
直管段內徑盡可能與傳感器通徑一致，若不能一致，應采用比傳感器通徑略大的管徑，誤差要≤3%并不超過5mm。

工業應用
測量介質：液體、氣體、蒸汽公稱通徑：DN15-DN300(非標產品可根據用戶要求特殊定做)溫度范圍：-40℃~350℃ 壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的壓力規格可特殊定做范圍度:正常范圍1:10 擴展范圍1:15壓力損失系數:Cd≤2.6系統測量精度:液體、氣體示值±1%
分體渦街流量計
蒸汽示值±1.5%插入式流量計示值±2.5%供電電壓:傳感器+12VDC、+24VDC（可選）變送器+24VDC。
現場顯示型儀表自帶3.6鋰電池輸出信號:傳感器脈沖頻率信號0.1~3000Hz 低電平≤1V 高電平≥6V。
變送器兩線制4~20mADC電流信號充許振動加速度: 壓電式≤0.2g 環境溫度: -40℃~55℃(非防爆場所) -20℃~55℃(防爆場所)環境濕度:相對濕度5~85%信號遠傳距離: ≤500m信號線接口:內螺紋M20×1.5防爆等級:iaⅡCT2-T5防護等級：普通型IP65 潛水型IP68儀表材質：轉換器外殼采用鋁合金，表體部分采用1Cr18Ni9Ti，也可根據用戶要求采用特殊材質。
作用范圍
渦街流量計流量測量技術與儀表的應用大致有以下幾個領域。
工業生產過程
流量儀表是過程自動化儀表與裝置中的大類儀表之一，它被廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
能源計量
能源分為一次能源（煤炭、原油、煤層氣、石油氣和天然氣）、二次能源（電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽）及載能工質（壓縮空氣、氧、氮、氫、水）等。能源計量是科學管理能源，實現節能降耗，提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分，水、人工燃氣、天然氣、蒸汽和油品這些常用的能源都使用著數量極其龐大的流量計，它們是能源管理和經濟核算不可缺少的工具。
環境保護工程
煙氣，廢液、污水等的排放嚴重污染大氣和水資源，嚴重威脅人類生存環境。國家把可持續發展列為國策，環境保護將是21世紀的最大課題。空氣和水的污染要得到控制，必須加強管理，而管理的基礎是污染量的定量控制。
我國是以煤為主要能源的國家，全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是根治污染的重要項目，每個煙囪必須是安裝煙氣分析儀表和流量計，組成連櫝排放監視系統。煙氣的流量沆量有很大因難，它的難度為煙囪尺寸大且形狀不規則，氣體組分變化不定，流速范圍大，臟污，灰塵，腐蝕，高溫，無直管段等。
交通運輸
有五種方式：鐵路公路、航空、水運、和管道運輸。其中管道運輸雖早已有之，但應用并不普遍。隨著環保問題的突出，管道運輸的特點引起人們的重視。管道運輸必須裝備流量計，它是控制、分配和調度的眼睛，亦是安全監沒和經濟核算的必備工具。

特點
1、抗震性能良好，在管道輕微震動的情況下能夠正常運行，具有小信號切除功能；
2、該傳感器耐溫250攝氏度以下，可以測量氣體、液體；
3、該渦街流量計連接方式為法蘭卡裝式，出廠時均配套配對法蘭，螺栓，螺母，石墨墊片；現場無需再另外采購其他配件；
4、使用調試簡便，方便現場人員操作；
5、KXLUGB-K型渦街流量計供電方式為DC24V，應用戶要求可以做成AC220V以及其他供電方式；
6、傳感器口徑完整，DN15-500mm，20多種不同的通徑；

青島智能渦街流量計使用說明
工業應用
測量介質：液體、氣體、蒸汽公稱通徑：DN15-DN300(非標產品可根據用戶要求特殊定做)溫度范圍：-40℃~350℃ 壓力規格：PN1.6Mpa; PN2.5Mpa; PN4.0Mpa,更高的壓力規格可特殊定做范圍度:正常范圍1:10 擴展范圍1:15壓力損失系數:Cd≤2.6系統測量精度:液體、氣體示值±1%
分體渦街流量計
蒸汽示值±1.5%插入式流量計示值±2.5%供電電壓:傳感器+12VDC、+24VDC（可選）變送器+24VDC。
現場顯示型儀表自帶3.6鋰電池輸出信號:傳感器脈沖頻率信號0.1~3000Hz 低電平≤1V 高電平≥6V。
變送器兩線制4~20mADC電流信號充許振動加速度: 壓電式≤0.2g 環境溫度: -40℃~55℃(非防爆場所) -20℃~55℃(防爆場所)環境濕度:相對濕度5~85%信號遠傳距離: ≤500m信號線接口:內螺紋M20×1.5防爆等級:iaⅡCT2-T5防護等級：普通型IP65 潛水型IP68儀表材質：轉換器外殼采用鋁合金，表體部分采用1Cr18Ni9Ti，也可根據用戶要求采用特殊材質。
作用范圍
渦街流量計流量測量技術與儀表的應用大致有以下幾個領域。
工業生產過程
流量儀表是過程自動化儀表與裝置中的大類儀表之一，它被廣泛適用于冶金、電力、煤炭、化工、石油、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量儀表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
能源計量
能源分為一次能源（煤炭、原油、煤層氣、石油氣和天然氣）、二次能源（電力、焦炭、人工燃氣、成品油、液化石油氣、蒸汽）及載能工質（壓縮空氣、氧、氮、氫、水）等。能源計量是科學管理能源，實現節能降耗，提高經濟效益的重要手段。流量儀表是能源計量儀表的重要組成部分，水、人工燃氣、天然氣、蒸汽和油品這些常用的能源都使用著數量極其龐大的流量計，它們是能源管理和經濟核算不可缺少的工具。
環境保護工程
煙氣，廢液、污水等的排放嚴重污染大氣和水資源，嚴重威脅人類生存環境。國家把可持續發展列為國策，環境保護將是21世紀的最大課題�？諝夂退奈廴疽玫娇刂�，必須加強管理，而管理的基礎是污染量的定量控制。
我國是以煤為主要能源的國家，全國有上百萬個煙囪不停地向大氣排放煙氣。煙氣排放控制是根治污染的重要項目，每個煙囪必須是安裝煙氣分析儀表和流量計，組成連櫝排放監視系統。煙氣的流量沆量有很大因難，它的難度為煙囪尺寸大且形狀不規則，氣體組分變化不定，流速范圍大，臟污，灰塵，腐蝕，高溫，無直管段等。
交通運輸
有五種方式：鐵路公路、航空、水運、和管道運輸。其中管道運輸雖早已有之，但應用并不普遍。隨著環保問題的突出，管道運輸的特點引起人們的重視。管道運輸必須裝備流量計，它是控制、分配和調度的眼睛，亦是安全監沒和經濟核算的必備工具。

功能
1、LUGB-K渦街流量計原始信號為電壓脈沖信號；同時也可以輸出4-20mA模擬電流信號，傳輸信號均穩定；可以連接現場PLC系統或者DCS系統；
2、可以輸出顯示8位累積量、7位瞬時量的流量數據；
3、不同的介質：飽和蒸汽，過熱蒸汽，氣體，液體可以進入面板進行選擇；
4、進入面板可以設定輸出信號的方式；
5、可以與壓力變送器和溫度傳感器配合使用，對氣體進行溫度和壓力的在線補償，數據更加穩定準確；

特點
1、抗震性能良好，在管道輕微震動的情況下能夠正常運行，具有小信號切除功能；
2、該傳感器耐溫250攝氏度以下，可以測量氣體、液體；
3、該渦街流量計連接方式為法蘭卡裝式，出廠時均配套配對法蘭，螺栓，螺母，石墨墊片；現場無需再另外采購其他配件；
4、使用調試簡便，方便現場人員操作；
5、KXLUGB-K型渦街流量計供電方式為DC24V，應用戶要求可以做成AC220V以及其他供電方式；
6、傳感器口徑完整，DN15-500mm，20多種不同的通徑；
