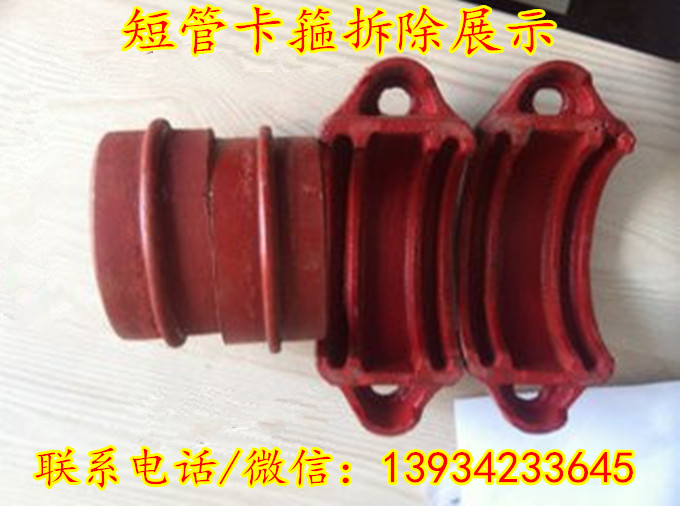

礦用短管式焊接卡箍的介紹
卡箍簡單介紹：
品牌 萬澤錦達 型號 KRJ 別名 卡箍式柔性管接頭 用途： 管道連接 礦用快速接頭/煤礦管道用快速接頭技術特點： 1. 礦用快速接頭/煤礦管道用快速接頭為分瓣式結構，工作原理簡單科學，安裝拆卸方便，無需起重設備。 2. 礦用快速接頭/煤礦管道用快速接頭可繞管軸360°旋轉，調整磨損面方便、快捷。 3. 礦用快速接頭/煤礦管道用快速接頭安裝于閥門管路的一側或泵房內水泵進出口處，便于設備安裝拆卸及維修，亦可用于補償管路位移和機泵的隔振降噪，在管路中心線方向，伸縮量一般在20mm—30mm左右。 4. 礦用快速接頭/煤礦管道用快速接頭安裝于建筑物管路之間，可有效防止基礎不均勻沉降對系統造成的破壞，偏轉角度3°左右，可直埋地下。 5. 礦用快速接頭/煤礦管道用快速接頭安裝于長距離管線之上，可有效補償管道熱脹冷縮產生的位移、同時也便于管道的維修及更換。
卡箍尺寸類型：
1寸礦用快速接頭/煤礦管道用快速接頭，2寸礦用快速接頭/煤礦管道用快速接頭，3寸礦用快速接頭/煤礦管道用快速接頭，4寸礦用快速接頭/煤礦管道用快速接頭，6寸礦用快速接頭/煤礦管道用快速接頭，8寸礦用快速接頭/煤礦管道用快速接頭，12寸礦用快速接頭/煤礦管道用快速接頭等規格。
卡箍工藝流程為：
管端加工溝槽，給密封圈涂潤滑脂，密封圈套入管端 ，靠攏另一管段密封圈套入另一段卡入管卡、上緊螺栓 。
管端加工溝槽是在專門的壓槽機上進行的。根據管徑選擇相應的加輪調整好相應的壓槽深度，將管端放入機器上即可壓制成標準的溝槽。為方便、快捷的套入密封圈，在套圈之前要將密封圈涂抹潤滑脂，將另一段鋼管對口插入密封圈，放上卡箍，上緊螺栓，整個過程也就完成了。整個過程不需特殊作業技術。
卡箍連接不需焊接和再鍍鋅，安裝速度是法蘭連接的4倍、絲接的3倍。與其它剛性連接相比，卡箍連接還有簡易、隔振吸震、零污染、占據空間少、維護方便等優點。由于無需再鍍鋅，制作安裝一次成形，發生費用較低，較法蘭、絲節連接節約全部工程費用的20%
卡箍規格
|
公稱直徑dn |
管外徑d |
間隙h |
最大允許 偏轉角 |
A |
Max~Min |
螺栓規格 |
重量KG |
公稱壓力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M10*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
我公司是專業的卡箍式柔性管接頭生產商，品質、外觀達到國內一流水平，出口多個國家。國家26個省電力設計院推薦產品，公司根據市場的不同需求提供各種價格的卡箍管接頭，根據品質不同每種規格都有不同的價格，以更大限度的滿足市場需求。
感謝您關注我們的產品,若您希望獲得進一步的了解，如卡箍價格、卡箍規格型號等更多信息，歡迎您隨時聯絡我們，誠邀為您提供最滿意的服務!
