產品概述：
1、本系列減速機結合國際技術要求制造，具有很高的科技含量；
2、硬齒面減速機節省空間，可靠耐用，承受過載能力高，功率可達132KW；
3、能耗低，性能優越，減速機效率高達95%以上；
4、振動小，噪音低，節能高；
5、DLF系列斜齒輪硬齒面減速機選用優質鍛鋼材料，鋼性鑄鐵箱體，齒輪表面經過高頻熱處理；
6、經過精密加工，確保軸平行度和定位軸承要求，形成斜齒輪傳動總成的減速機配置了各種類電機，組合成機電一體化，完全保證了減速電機產品使用質量特性。?

產品簡介：
1、小偏置輸出，結構緊湊，最大限度利用箱體空間，二級、三級在同一箱體內。
2、采用整體式鑄造箱體,箱體結構剛度好,易于提高軸的強度和軸承壽命。
3、安裝方式：底腳安裝、法蘭安裝有大小法蘭，易于選擇。
4、實心軸輸出，平均效率是二級96%、三級94%、DLR/DLR 組合平均效率85%。?
5、專為攪拌設計的DLRM系列能承載較大的軸向力、徑向力。

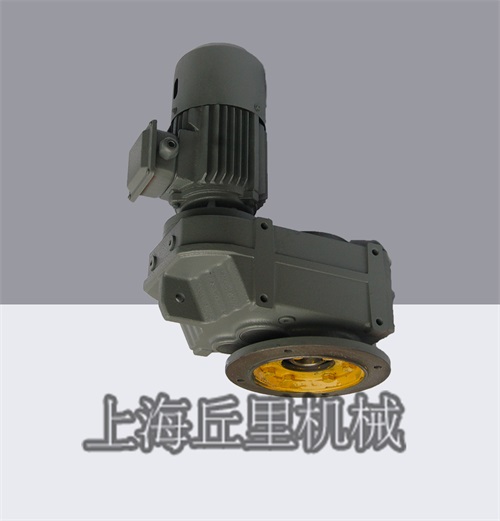

平行軸斜齒輪減速機是硬齒面R,F,S,K四大系列減速機中的F系列減速機。采用單元結構模塊化設計原理，大大減少了零部件種類和庫存量，也大大縮短了交貨周期。帶筋的高剛性鑄鐵箱體、齒輪采用優質合金鋼，表面經滲碳淬火硬化處理，磨齒精加工，傳動平穩，噪聲低，承載能力大，溫升低，壽命長。

1平行軸斜齒輪減速機組成及應用

平行軸斜齒輪減速由兩級或3級斜齒輪組成，與減速比有關，裝在相同的箱體內�？偣�11個規格的平行軸斜齒輪減速機，轉矩范圍由3到22500NM。電機最大輸出功率為200KW。
平行軸斜齒輪減速機的傳動比范圍從i=3.77到i=31434分級精細�？蛇_到特別低的輸出速度（帶附加斜齒輪輸入級的多級減速器）。
產品廣泛應用于輕工、食品、啤酒飲料、化工、自動扶梯、自動化倉儲設備、建筑、機械、鋼鐵冶金、造紙、人造板機械、汽車制造、煙草機械、水利、印刷包裝、制藥、紡織、建材、物流、飼料機械、環境保護等領域。
2平行軸斜齒輪減速機安裝型式

F: 底腳安裝
FA: 底腳空心軸安裝
FF:法蘭安裝
FAF：法蘭空心軸安裝
3平行軸斜齒輪減速機的型號

F27、F37、F47、F57、F67、F77、F87、F97、F107、F127、F157 。
FF27、FF37、FF47、FF57、FF67、FF77、FF87、FF97、FF107、FF127、FF157。
FA27、FA37、FA47、FA57、FA67、FA77、FA87、FA97、FA107、FA127、FA157 。
FAF27、FAF37、FAF47、FAF57、FAF67、FAF77、FAF87、FAF97、FAF107、FAF127、FAF157 。

F37R17、F47R17、F57R37、F67R37、F77R37、F87R57、F97R57、F107R77、F127R77、F107R77、 F127R77、F127R87、F157R97
FA37R17、FA47R17、FA57R37、FA67R37、FA77R37、FA87R57、FA97R57、FA107R77、FA127R77、 FA107R77、FA127R77、FA127R87、FA157R97?
FAF37R17、FAF47R17、FAF57R37、FAF67R37、FAF77R37、FAF87R57、FAF97R57、FAF107R77、FAF127R77、FAF127R87、FAF157R97

GF37 、GF47、GF57、GF67、GF77、GF87、GF97、GF107、GF127、GF157
GFA37、GFA47、GFA57、GFA67、GFA77、GFA87、GFA97、GFA107、GFA127、GFA157
GFF37、GFF47、GFF57、GFF67、GFF77、GFF87、GFF97、GFF107、GFF127、GFF157
GFAF37、GFAF47、GFAF57、GFAF67、GFAF77、GFAF87、GFAF97、GFAF107、GFAF127、GFAF157
GFAZ37、GFAZ47、GFAZ57、GFAZ67、GFAZ77、GFAZ87、GFAZ97、GFAZ107、GFAZ127、GFAZ157

一、油位檢查

1、切斷減速電機的電源，防止觸電！ 等待減速器冷卻！

2、對于配有油位螺塞的減速器：擰開油位螺塞，檢查加油高度，必要時補充潤滑油旋入油位螺塞。
二、潤滑油檢查

1、切斷減速電機的電源，防止觸電！ 等待減速器冷卻！
2、擰開油位螺塞，取出一些樣油。
3、檢查潤滑油的連續性。
-粘度
-如果潤滑油看上去被污染，則建議立即更換潤滑油。
4、對于配有油位螺塞的減速機，打開油位螺塞，檢查加油高度，必要時補充潤滑油，旋入油位螺塞。
三、更換潤滑油

注： 請在減速器尚有余溫時更換機油。
切斷減速電機的電源，防止觸電！等待減速機冷卻。
提示：減速器內潤滑油必須仍然溫熱，因為過冷的高粘度潤滑油的流動性差，影響正常排放。

1、將容器放在放油螺塞下方。
2、去掉油位螺塞、減壓閥、放油螺塞和其他螺塞。
3、將潤滑油排凈。
4、旋入放油螺塞。
5、通過排氣孔加入同類型的新潤滑油。不允許混合使用不同的潤滑油。
-加油量根據安裝方式而定或者根據銘牌上的標稱加注。
-檢查潤滑油是否加注到位。
6、旋入油位螺塞。
7、旋入減壓閥及其他螺塞。
油封的更換

1、切斷減速電機的電源，防止觸電！等待減速機冷卻。
2、在更換油封時要注意，確保油封的雙唇之間有適量的潤滑油脂。
3、若采用雙油封形式，兩油封之間的空間內須注入約占該空間1/3的油脂。
