2017年新升級版隧道支護冷彎機、彎拱機全新震撼上市：（先進版）

WGJ250型升級版液壓工字鋼彎拱機是我廠研制的新式全自動工字鋼曲折設備。選用液壓體系，具有傳動平穩，壓力大等特色，能定位，大幅度進步地道工字鋼加工精度。萬澤錦達升級版液壓工字鋼彎拱機廣泛應用于C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。使液壓操縱系統定位準確，所彎型鋼次自動成型，效率高、操作方便。并且加工精度大，主要應用于隧道，地鐵，水電站，地下洞室等。

升級版液壓工字鋼彎拱機布組成：

液壓冷彎拱機它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分組成。

操作說明：

工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。在冷彎結束時，關閉機械傳動系統，同時啟動液壓系統，使液壓缸收回。將冷彎型鋼放置在輔助系統的門式托架上即可。重復操作，到達所需停止。

曲折體系：

主動滾輪，被動滾輪采用特殊材料，經整體熱處理，減少游輪磨損，對工件無劃傷，使用壽命更長。WGJ250型升級版液壓工字鋼彎拱機的液壓系統采用先進液壓元件，及其獨特的液壓系統設計，增加了頂出反彈裝置，使得頂出能有力，延長使用壽命，避免經常維修。

彎拱機銷售熱線：18234031383     聯系人： 任經理

@

產品詳細介紹：

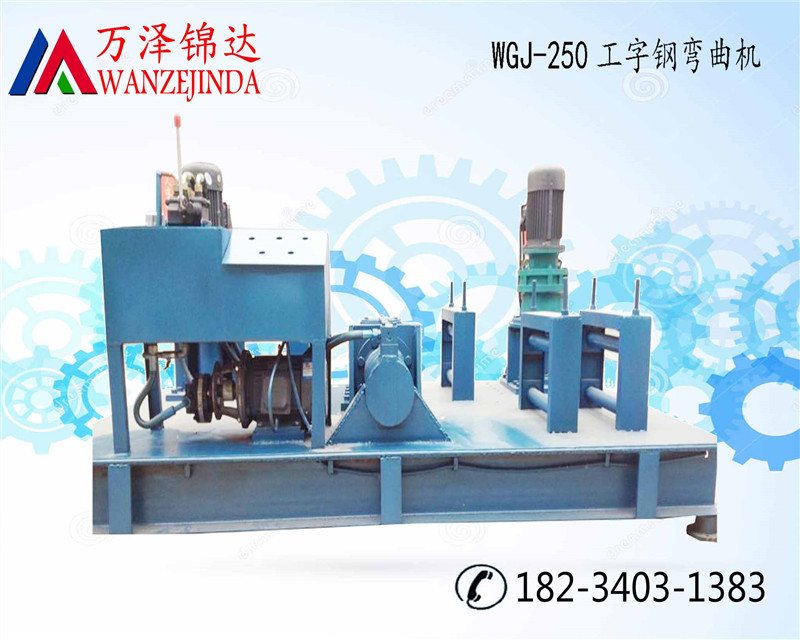

WGJ-250型拱彎機是我廠研發新型全自動彎曲型鋼產品。采用液壓系統，具有傳動平穩，壓力大等特點，采用編碼器定位系統，能準確定位，加工精度大幅度提高，主要應用與隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。

彎拱機參數：

冷彎機詳情：

拉彎半徑
小拉彎半徑：鋁型材(R外-R內)/R外≤8%
不銹鋼型材 (R外-R內)/R外≤30%
大拉彎半徑不限

彎曲質量好編輯

經過噴涂、電泳、電鍍、拋光、拉絲等的材料可以直接彎曲，不損傷材料表面。
空腔、復雜截面的型材可次成形。在相對彎曲半徑允許的情況下，內壁不起皺，截面不畸變。
拉彎可有效消除材料內部的殘余應力，產品尺寸穩定性好。
由于金屬材料的冷作硬化，材料經拉彎后，可改善材料的綜合機械性能。

拉彎圓弧半徑公差：
半徑小于1米，每米長度上偏差小于±1mm
半徑大于1米，每米長度上偏差小于±2mm
材料計算：端頭預留夾頭量300mm。簡單對稱小斷面型材不需試驗料，復雜斷面或大斷
面型材需提供1-2支試驗料，材料利用率按6米型材計算為95%。

拉彎機工作原理編輯

帶材板形缺陷產生的實質是由于帶材在寬度方向上具有不同的內應力，使之沿寬度方同上相鄰的縱向纖維之間在長度方向上產生了很小的長度差。要想得到板形平整的板帶材，只需對帶材長度方向施加超過屈服極限的應力，便長短纖維同時產生定的塑性變形，在應力松弛后，延伸變長的纖維仍然保留，從而使帶材內部縱向纖維的長度和內應力趨于相同，且方向致，達到矯平目的。

彎曲能力強編輯

大拉彎弧長：12米
次成型長度可達12米，對需要較長弧長的工程可提高安裝效率，減少安裝費用，節約材料，提高工程質量。
大冷彎截面：500mmx350mm
彎曲半徑：在材料力學性能（延伸率）允許的情況下不受限制

結構革新編輯

 拉彎機結構革新特指種拉彎機結構改良。包括有機架、轉臂，機架上側結合有大盤，而機架前端兩側對稱樞接兩轉臂，轉臂上軌面安裝有附帶夾頭的活缸座，驅動轉臂的拉彎油缸的端鉸接于機架靠前段，另端由活塞桿之外端鉸接于轉臂的內側凸緣上，該凸緣位于轉臂的靠外段上，所述機架、轉臂及拉彎油缸之間為活動三角關系。拉彎油缸無須穿過轉臂內中部，由此轉臂也無須在內中部鏤空，確保轉臂的體性，加強了轉臂的強度和剛性；

數控工字鋼彎拱機 報價 參數 詳細說明

彎拱機又叫冷彎機，是目前隧道施工的必備設備，主要用于鋼拱架的冷加工。我廠生產的冷彎機以及數控冷彎機可對鋼軌、工字鋼、H鋼進行冷加工，高效無需任何熱加工，加工后的拱架強度高，運輸方便。數控全自動彎拱機是我公研制的新品，是鋼拱架制造的理想設備，歡迎新老客戶致電18234031383進行咨詢�。�！

@

數控液壓冷彎機彎拱機系統介紹：

機械系統采用擺針輪減速器直接驅動滾輪轉動，轉速為11rpm，為實現兩個滾輪同步，采用兩電極同時啟動實現同步，為滿足工況要求，可進行正反轉運轉。

數控冷彎機液壓系統采用手動換向閥對油缸進行轉換，實現油缸的真反向運動。采用單項節閥調節油缸運動速度，利用雙向液控單向閥對油缸進行鎖閉，當換向閥處于中位時，系統負荷，有效防止了系統發熱。

數控液壓彎拱機介紹及使用過程：

數控工字鋼彎曲機（冷彎拱機）是我公新型全自動彎曲型鋼產品。采用數控液壓系統，具有傳動平穩，壓力大等特點，主要應用于隧道，地鐵，水電站，地下洞室等工字鋼，槽鋼彎曲。數控冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、數控液壓系統、電器控制系統和輔助系統等六大部分組成.工作時，將所需冷彎加工的型鋼由輔助系統的門式托架推放在兩主動滾輪之間，啟動數控液壓系統使液壓缸推動燕尾槽和冷彎滾輪冷壓型鋼，待達到設計所需弧度時關閉液壓系統，啟動機械傳動系統，使主動滾輪轉動并依靠摩擦力帶動型鋼平穩緩慢前行，從而實現連續冷彎作業。

在數控冷彎結束時，關閉機械傳動系統 ， 同時啟動液壓系統 ， 使液壓缸收回。將冷彎型鋼放置在輔助系統 的門式托架上即可。這種冷彎作業， 保證了材質的強度， 提高了支護鋼拱架的質量，極大地提高了工效，操作簡單、明了。數控冷彎機與壓床相比，具有良好的工作性能.

數控彎拱機詳情請打18234031383

數控液壓彎拱機特點及用途：

250型數控液壓冷彎機是我廠研發的新型全自動工字鋼彎曲設備。采用數控液壓系統，具有傳動平穩，壓力大等特點，能準確定位，大幅度提高隧道工字鋼加工精度。250型數控液壓冷彎機廣泛應用于我國公路隧道、鐵路隧道、地鐵隧道、水利水電引水涵洞、天然氣管道、通信管道、地下通道等工程的工字鋼、槽鋼和型鋼的彎曲。

數控液壓彎拱機主要技術參數：

項目 單位 參數

小的彎曲半徑 m ≥1.5m

油缸推進速度 mm/s 8-15

主動滾輪轉速 r/min 7-10

液壓系統壓力 Mpa 26

總功率 Kw 7．4

整機重量 Kg 2380

外形尺寸 M 2.4*1.5*1.4

@

彎拱機又叫冷彎機，是目前隧道施工的必備設備，主要用于鋼拱架的冷加工。我廠生產的冷彎機以及數控冷彎機可對鋼軌、工字鋼、H鋼進行冷加工，高效無需任何熱加工，加工后的拱架強度高，運輸方便。數控全自動彎拱機是我公研制的新品，是鋼拱架制造的理想設備，歡迎新老客戶致電 18234031383  進行咨詢�。�！

數控液壓彎拱機結構和組成：

數控液壓冷彎供機由數控平板電腦，兩套主電機及減速器組，主動滾輪。被動滾輪及油泵電機，齒輪泵，溢閥，電磁轉向閥工作沒缸組成的液壓工作站等部件組成。

全自動液壓彎拱機新機試運轉：

1、合上主短路器，此時電壓表顯示為380V；

2、合上控制線路分開關兩個，此時電源指示燈亮；

3、分別氣動各電機，并立即停止。檢查油泵轉向是否正確，并無異響；

4、完成以上動作并確定無故障時重新啟動電機，并將電磁換向閥控制旋鈕向油缸活塞桿伸出方向轉動，使油缸活塞桿運動到終點，然后，檢查調定壓力，大不超多20pa。在活塞桿運動的過程中檢查運動速度，并進行調節單向節閥，使活塞桿運動速度達到3.5-5.5mm、s。此過程中壓頭不應有卡滯現象。

5、往返運動油缸多次，做進步檢查行走電機正反運動多次，再進步檢查次，確定無故障后停機。

數控彎拱機詳情請打18234031383

數控液壓彎拱機操作：

將數控工字鋼放在冷彎機上，與減速帶動的滾輪接觸后，將壓緊手柄進給鎖緊，啟動電機油泵組，由電動油泵輸出的高壓溢閥（可調整所有壓力），進入集成塊到電纜閥，有電液閥和動點開關（點進，點退）控制油缸工作，工作油缸推進，將工字鋼與三個支撐游輪壓緊并為發生彎曲變形是時開始計算，油缸推進的長度進程為10mm-15mm,開主電機帶動工字鋼工作，反復操作，達到所需為止。

主要用于C型鋼、工字鋼、角鋼、槽鋼、道軌、方鋼、鋼管等型鋼的拱形卷圓、變徑、定角彎曲。采用數顯編碼器編程，使液壓操縱系統定位準確，所彎型鋼次自動成型，效率高、操作方便。并且加工精度大，主要應用于隧道，地鐵，水電站，地下洞室等。具有傳動平穩，壓力大等特點，采用編碼器定位系統，能準確定位。

@

彎拱機又叫冷彎機，是目前隧道施工的必備設備，主要用于鋼拱架的冷加工。我廠生產的冷彎機以及數控冷彎機可對鋼軌、工字鋼、H鋼進行冷加工，高效無需任何熱加工，加工后的拱架強度高，運輸方便。數控全自動彎拱機是我公研制的新品，是鋼拱架制造的理想設備，

數控彎拱機詳情請打 18234031383

數控冷彎拱機特點結構：

采用電腦進行編程，輸入程序編程，使液壓操縱系統定位準確，所彎型鋼次自動成型，效率高、操作方便。數控冷彎機是隧道支護鋼拱架加工制作的新型設備。它由底座、機械傳動、冷彎系統、液壓系統、電器控制系統和輔助系統等六大部分構成.

數控液壓彎拱機主要技術參數：

型材規格 14-30工字鋼

小彎曲半徑 ≥1.5m

油缸推拉速度 8-15mm/sec

主動輪轉速 7-10r/min

液壓系統動力 25mpa

總功率 11.9kw

整機質量 2380kg

工字鋼彎拱機安全操作：

（數控工字鋼冷彎機安全操作規程操作者要嚴格按照冷彎機的安全操作規程操作，如在操作過程中發現異常，應立即停止操作，停機檢查原因。）

1、嚴格遵守機床工安全操作規程，按規定穿戴好勞動防護用品。

2、開機前應將上、下模具清理、擦拭干凈。

3、檢查托料架、擋料架及滑塊上有無異物，如有異物，應清理干凈。

4、按所折板料厚度、選擇適當�？�，�？诔叽绨愕扔诨虼笥�8倍板料厚度。

5、由板料折彎力數或折彎力計算公式得出工件的折彎力，工件折彎力不得大于1000KN。

6、折彎狹板料時，應將系統工作壓力適當降低，以免損壞模具。

7、調節滑塊行程時，應保證調量小于100，以免損壞機器。

8、折彎前，應將上下模具間的間隙調整均勻致。

9、折彎時，不可將手放在模具間，狹長小料不可用手扶。次只許折彎塊料，不許多塊分節同時折彎。檢查油箱油位，啟動油泵檢查液 壓管道、油泵有無異常。

10、折彎板料應放在模具中間，機器不宜單邊載荷，以免影響工件和機器精度，如某些工件確需單邊工作時，其載荷不得大于250KN，而且 必須二邊同時折彎。

11、檢查油箱油位，啟動油泵檢查液壓管道、油泵有無異常。

12、發生異常立即停機，檢查原因并及時排除

13、作業完畢，應關閉油泵，退出控制系統程序，切斷電源。

冷彎機的使用方法

1、使用冷彎機先是接通電源，在控制面板上打開鑰匙開關，再按油泵啟動，這樣你聽到油泵的轉動聲音了。（此時機器不動作）
2、行程調節，折彎機使用必須要注意調節行程，在折彎前定要試車。折彎機上模下行至底部時必須保證有個板厚的間隙。否則對模具和機器造成損壞。行程的調節也是有電動快速調整和手動胃調。
3、折彎槽口選擇，般要選擇板厚的8倍寬度的槽口。如折彎4mm的板料，需選擇32左右的槽口。
4、后擋料調整般都有電動快速調整和手動微調，方法同剪板機。
5、踩下腳踏開關開始折彎，折彎機與剪板機不同，可以隨時松開，松開腳折彎機便停下，在踩繼續下行。

@

彎拱機在市場上叫法比較多，例如：彎拱機，冷彎機，彎曲機，折彎機，彎弧機，滾彎機，頂彎機等。這也歸結于廣大人民。

  冷彎機械是我廠家自信的產品之，冷彎機早研發與萬澤錦達，當時是九六年上市的，引進了德國、英國等過個先進技術，并不斷創新，與近新代冷彎機機震撼上市。

冷彎系列產品：

工字鋼冷彎機/彎拱機，槽鋼冷彎機/彎拱機，U型鋼冷彎機/彎拱機，H彎機/彎拱機主要用于公路、鐵路隧道，引水涵洞，天然氣管道，通訊管道，水電站，礦產等工程。

 冷彎機/彎拱機主要彎曲鋼材：工字鋼，U型鋼，H型鋼，槽鋼，角鋼，錳鋼，等鋼材（特殊機型可以定做）

型鋼冷彎 WGJ-250數控液壓彎拱機的用途：

冷彎機是目前隧道施工的必備設備，主要用于鋼拱架的冷加工。我廠生產的冷彎機規格為WGJ，該機對鋼軌、工字鋼、槽鋼均可進行冷加工。

  WGJ-250數顯液壓拱彎機的工作原理：

該設備由主電機、減速器、滾輪、油泵、溢閥、電池換向閥、頂輪及油箱等部分組成。
