項目

序號

名稱

內容

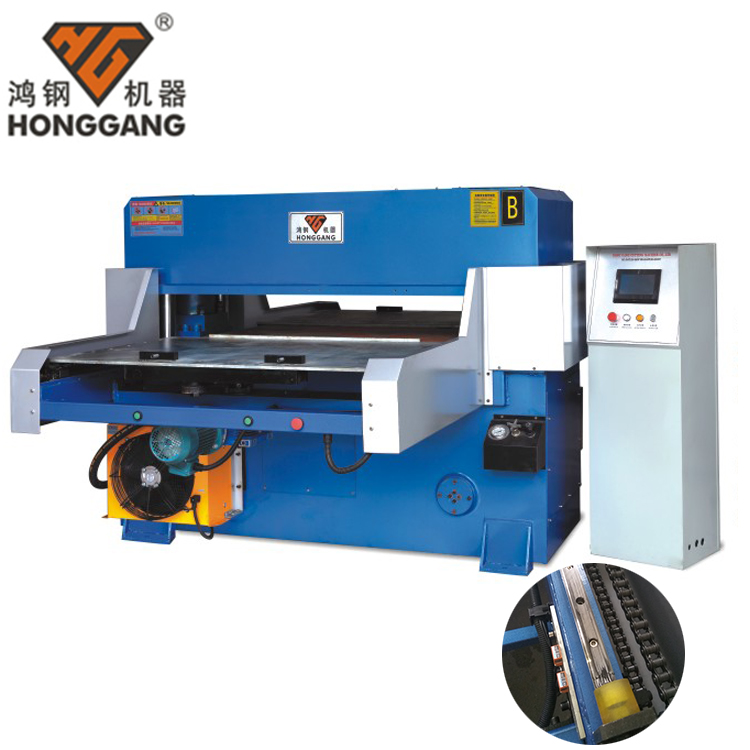

主機機械參數

1

工 作 壓 力：

100T壓力可調

2

系 統 壓 力：

21 MPa

3

裁 斷 區 域：

1400*810 MM

4

沖     程：

170 MM (最小55 MM—最大225 MM)

5

整 機 尺 寸：

長2100 MM X 寬2250 MM X 高1800 MM

6

機      架：

鋼板組焊結構、精密加工

7

導      柱：

ɸ90調質高頻加硬處理，表面鍍鉻

8

導      套：

鑄鐵+防塵罩

9

主 機 結 構：

精密四柱自動平衡連桿機構，保證裁斷區域內裁斷深度均勻

10

裁 斷 方 式：

兩段式裁斷，距裁斷區域10MM前自動緩速，保證裁斷多層材料

11

裁斷平衡精度：

上下鋼板平行度±0.1MM

12

動態沖裁精度：

裁斷區域內動態沖裁重復精度±0.05MM

13

快速下行速度：

100 MM/S

14

慢速下行速度：

35 MM/S

15

快速返回速度：

100 MM/S

16

慢速點至裁斷點：

10 MM/S

送料部分

1

護     罩：

周邊有安裝防護罩

2

按     鈕：

工作按鈕（帶燈按鈕）+急停+雙手同步啟動

3

減  速  機：

RV063(1：7.5)

4

送 料 方 式：

伺服控制鏈式導軌拉板送料；送料精度±0.5MM送料速度0-1000MM/S

5

送 料 導 軌：

TRS25-1780； 兩套； 廠商：臺灣TBI

6

鏈 條 規 格：

6分鏈（12A）

7

按 鈕 間 距：

≥300 MM

8

操 作 高 度：

距離地面1000 MM

9

送料伺服電機：

130-SD-05025-E(S)；1.3 KW；一套；品牌：

電氣參數

1

P L C:

FBs-24MCT；一套；品牌：臺灣永宏

2

人機界面：

品牌：臺灣永宏 7寸彩屏一套（產品計數功能可保存200條設備異常）

3

控制變壓器：

BK-300  IN 380V  0UT220V

4

伺服驅動器：

W-H13BT3；一套； 配線五米； 品牌：

5

電    源：

功率≤10KW；380V±10％；三相50HZ

6

控制方式：

有手動、自動兩種控制方式，機器各個動作都設置有獨立控制開關

7

運行噪音：

設備運行噪音≤85分貝

8

其它介紹：

設置斷路器，有聲光報警裝置；設置累計運作計數器（計測加工數量）

油壓系統參數

1

油    泵：

PV2R2-53-F-R；一臺；品牌：合資油研

2

主 電 機：

YE2-160M-4-7.5KW  B5  1460 r/min ；一臺；品牌：江晟電機

3

電 磁 閥：

03-3C3（一件）；DFA-02-2B2B-D24（一件）；4WE-6-D/E-G24-20（兩件）

4

溢 流 閥：

RDDA（一件，臺灣）；MCR-07-C（一件，久岡）

5

單 向 閥：

CV-12-N-20（一件，國內名優）；CV-12-N-20（一件，國內名優）

6

主要液壓元件：

邏輯閥LCV-32-E-05；兩件；品牌：久岡

備注：除以上主要技術參數如有部分改動或升級屬于正�，F象。
