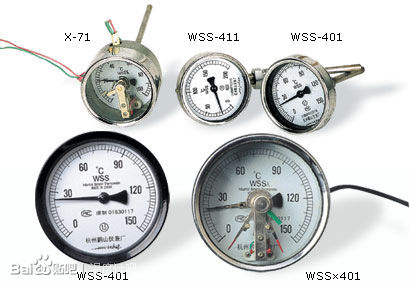

WSS-511雙金屬溫度計

WSS-511雙金屬溫度計

產品價格：￥126（人民幣）

規格：WSS-511雙金屬溫度計

發貨地：安徽省天長市仁和南路

品牌：

最小起訂量：1支

QQ洽談點擊詢價進入商鋪

安徽天康（集團）股份有限公司

誠信商家

會員級別：

鉆石會員

認證類型：企業認證

企業證件：通過認證

認證信息：安徽天康（集團）股份有限公司

商鋪名稱：安徽天康（集團）股份有限公司

聯系人：陳文友（先生）

聯系手機：

固定電話：

企業郵箱：chenwenyoucwy@126.com

聯系地址：安徽省天長市仁和南路

郵編：239300

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

WSS-511雙金屬溫度計特點1.雙金屬溫度計的熱電勢大小僅與熱電極材質的熱電性質和兩端溫度差有關。 2.采用同一種勻質導體或半導體構成回路，都不會產生熱電勢。 3.熱電偶兩個接點溫度T,T0，若T=T0,熱電偶的熱電勢為零。中間溫度定律為制定熱電偶分度表奠定了基礎。

WSS-511雙金屬溫度計詳細信息

WSS-511雙金屬溫度計主要特點
現場顯示溫度，直觀方便;
安全可靠，壽命長;
多種結構形式，滿足不同要求。
WSS-511雙金屬溫度計工作原理
雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值。
WSS-511雙金屬溫度計技術參數
執行標準
JB/T8803-1998 GB3836-83
其他參數
標度盤公稱直徑:60，100，150
精度等級:            (1.0)，1.5
熱響應時間:        ≤40S
防護等級:            IP55
角度調整誤差:    角度調整誤差應不超過其量程的1.0%
回差:                   雙金屬溫度計回差應不大于基本誤差限的絕對值
重復性:              雙金屬溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2
WSS-511雙金屬溫度計測溫范圍

測量范圍℃	適用范圍
測量范圍℃	工業、商業	實驗室、小型
-80~+40	√	√
-40~+80	√	√
0~50	√	√
0~100	√	√
0~150	√	√
0~200	√	√
0~300	√	√
0~400	√	√
0~500	√	√

WSS-511雙金屬溫度計正常工作天氣條件

工作場所	溫度℃	相對濕度%
掩蔽場所	-25~+55	5~100
戶外場所	-40~+85	5~100

WSS-511雙金屬溫度計外形及尺寸

形式	A	B	C	E	L	d
軸向型	65	23	73	-	75 100 150 200 300 400 500 750 1000	Φ6 Φ8 Φ10
	105	23	73	-
	155	23	73	-
徑向型	65	50	110	34
	105	50	110	34
	105	50	110	34
135°向型	105	23	85	-
135°向型	155	23	85	-
萬向型	105	23	178	120
萬向型	155	23	178	120

WSS-511雙金屬溫度計可動外螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

WSS-511雙金屬溫度計可動內螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

WSS-511雙金屬溫度計固定螺紋管接頭

M	H	SW	d
M16×1.5	12	18	Φ6 Φ8 Φ10
M20×1.5	16	22
M27×2	20	30
NPT1/4	15	18
NPT1/2	19	22
NPT3/4	25	30

WSS-511雙金屬溫度計卡套螺紋接頭

M	H	SW	d
M12×1.5	15	19	Φ6
M16×1.5	15	22	Φ8
M20×1.5	16	24	Φ10

WSS-511雙金屬溫度計卡套法蘭接頭

D	D0	D1	SW	d0	d
Φ60	Φ42	Φ24	Φ22	Φ9	Φ8 Φ10

WSS-511雙金屬溫度計固定法蘭

D	D1	D2	H	d0	d
Φ105	Φ75	Φ55	Φ16	Φ14	Φ8 Φ10

備注:可提供ANSI、JB、HG等標準法蘭。

WSS-511雙金屬溫度計選型編碼

XD-							儀表公司標識
系列號	WSS						雙金屬溫度計
表盤公稱直徑		-3					Φ60
		-4					Φ100
		-5					Φ150
表盤形式			0				軸向(直型)
			1				徑向(角型)
			2				135°向(鈍角型)
			8				萬向(可調角型)
安裝固定形式				0			無固定裝置
				1			可動外螺紋
				2			可動內螺紋
				3			固定螺紋
				4			固定法蘭
				5			卡套螺紋
				6			卡套法蘭
保護形式					-		普通型
					W		防護型
					F		防腐型

WSS-511雙金屬溫度計型號及規格

軸向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定形式
WSS-330	-80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-440				Φ100
WSS-500				Φ150
WSS-301				Φ60		可動外螺紋
WSS-401				Φ100
WSS-501				Φ150
WSS-302				Φ60		可動內螺紋
WSS-402				Φ100
WSS-502				Φ150
WSS-303				Φ60		固定螺紋
WSS-403				Φ100
WSS-503				Φ150
WSS-304				Φ60		固定法蘭
WSS-404				Φ100
WSS-504				Φ150
WSS-305				Φ60		卡套螺紋
WSS-405				Φ100
WSS-505				Φ150
WSS-306				Φ60
WSS-406				Φ100		卡套法蘭
WSS-506				Φ150		卡套法蘭

徑向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
型號	測溫范圍	精度等級	保護管材料	D	L	安裝固定形式
WSS-310	-80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ60	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-410				Φ100
WSS-510				Φ150
WSS-311				Φ60		可動外螺紋
WSS-411				Φ100
WSS-511				Φ150
WSS-312				Φ60		可動內螺紋
WSS-412				Φ100
WSS-512				Φ150
WSS-313				Φ60		固定螺紋
WSS-413				Φ100
WSS-513				Φ150
WSS-314				Φ60		固定法蘭
WSS-414				Φ100
WSS-514				Φ150
WSS-315				Φ60		卡套螺紋
WSS-415				Φ100
WSS-515				Φ150
WSS-316				Φ60
WSS-416				Φ100		卡套法蘭
WSS-516				Φ150		卡套法蘭

135°向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-420	-80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-520				Φ150
WSS-421				Φ100		可動外螺紋
WSS-521				Φ150
WSS-422				Φ100		可動內螺紋
WSS-522				Φ150
WSS-423				Φ100		固定螺紋
WSS-523				Φ150
WSS-424				Φ100		固定法蘭
WSS-524				Φ150
WSS-425				Φ100		卡套螺紋
WSS-525				Φ150
WSS-426				Φ100		卡套法蘭
WSS-526				Φ150

萬向型雙金屬溫度計

型號	測溫范圍	精度等級	保護管材料	規格		安裝固定形式
				D	L
WSS-480	-80~+40 -40~+80 0~50 0~100 0~150 0~200 0~300 0~400 0~500	1.5	1Cr18Ni9Ti 304 316 316L 哈氏C-276	Φ100	75 100 150 200 300 400 500 750 1000	無固定裝置
WSS-580				Φ150
WSS-481				Φ100		可動外螺紋
WSS-581				Φ150
WSS-482				Φ100		可動內螺紋
WSS-582				Φ150
WSS-483				Φ100		固定螺紋
WSS-583				Φ150
WSS-484				Φ100		固定法蘭
WSS-584				Φ150
WSS-485				Φ100		卡套螺紋
WSS-585				Φ150
WSS-486				Φ100		卡套法蘭
WSS-586				Φ150

WSS-511雙金屬溫度計備注:
選型須知:請提供型號、表盤直徑、精度等級、安裝固定形式、測溫范圍、保護管材質、長度或插入深度。選型舉例:萬向型雙金屬溫度計，表盤直徑Φ100，測溫范圍0~400℃，1.5級，活動外螺紋M27×2，長度450mm WSS-481， 0~400℃，L=450， M27×2，1.5級
