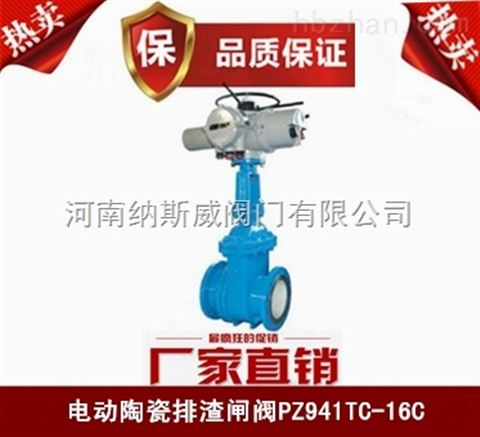

PZ941TC電動耐磨陶瓷排渣閥

產品概述

PZ941TC電動耐磨陶瓷排渣閥適用于公稱壓力P N 1.6～6.4Mpa，工作溫度0～100℃的火力電站水利排渣系統及水利工程的灰漿排放系統管路上，切斷或接通管路中聽介質，適用介質為：灰水混合物，渣水混合物。主要應用于電力、石油、化工、冶金、采礦、污水處理等工業領域，尤其是面對高磨損、強腐蝕、高溫、高壓等惡劣工況，陶瓷閥更顯示出它卓越的性能。能滿足高磨損、強腐蝕的使用環境，尤其突出的特點是超長的使用壽命，陶瓷閥門的性能價格比遠遠優于其它同類金屬閥門。

PZ941TC電動耐磨陶瓷排渣閥結構圖

PZ941TC電動耐磨陶瓷排渣閥結構優勢與特點：

1、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。

2、啟閉件采用半密封副強制密封，性能優良。

3、密封副材料為耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。

4、閥體出流道線型合理，不存渣，啟閉靈活，不卡阻。

5、閥桿表面經調質及氮化處理，有良好的抗腐蝕性，抗擦傷和耐磨性。

6、中大口徑設置滾動軸承，啟閉輕松。

PZ941TC電動耐磨陶瓷排渣閥試驗壓力：

公稱壓力 PN	常溫最大工作壓力	殼體試驗壓力	氣密封試驗壓力	高壓密封試驗壓力
1.6	1.6	2.4	0.6	1.76
2.5	2.5	3.8	0.6	2.75
4.0	4.0	6.0	0.6	4.4
6.4	6.4	9.6	0.6	7.1
Class 150	2.0	3.0	0.6	2.2
Class 300	5.0	7.5	0.6	5.5

PZ941TC電動耐磨陶瓷排渣閥外形尺寸：

公稱壓力 PN（MPa）	公稱通徑 DN（mm）	尺寸（mm）													重量（kg）
公稱壓力 PN（MPa）	公稱通徑 DN（mm）	L	D	D1	D2	D6	b	f	f2	z-d	H	H1	H2	D0	手動	電動
1.0	50	250	160	125	100	-	18	3	-	4-18	335	385	640	200	34	88
	65	265	180	145	120	-	20	3	-	4-18	360	435	670	220	38	92
	80	280	195	160	135	-	20	3	-	4-18	415	495	720	240	46	100
	100	300	215	180	155	-	22	3	-	8-18	490	590	790	260	70	114
	125	325	245	210	185	-	24	3	-	8-18	552	677	852	280	100	164
	150	350	280	240	210	-	24	3	-	8-23	600	755	900	300	125	179
	200	400	335	295	265	-	24	3	-	8-23	780	980	1070	350	207	267
	250	450	390	350	320	-	26	4	-	12-23	860	1110	1150	400	279	339
	300	500	440	400	368	-	28	4	-	12-23	1010	1310	1300	450	392	492
	350	550	500	460	428	-	28	4	-	16-23	1160	1510	1450	500	537	665
	400	600	565	515	482	-	30	4	-	16-25	1400	1800	1775	550	680	812
	450	650	615	565	532	-	30	4	-	20-25	1500	1950	1875	600	850	982
	500	700	670	620	585	-	32	4	-	20-25	1600	2100	1968	700	1100	1345
	600	800	780	725	685	-	36	5	-	20-30	1910	2510	2295	700	1700	2180
1.6	50	250	160	125	100	-	16	3	-	4-18	350	400	640	220	34	88
	65	265	180	145	120	-	18	3	-	4-18	375	450	670	240	38	92
	80	280	195	160	135	-	20	3	-	8-18	433	528	720	280	46	100
	100	300	215	180	155	-	20	3	-	8-18	502	620	800	320	70	114
	125	325	245	210	185	-	22	3	-	8-18	612	753	905	360	100	164
	150	350	280	240	210	-	24	3	-	8-23	676	847	966	360	125	179
	200	400	335	295	265	-	26	3	-	12-23	820	1039	1100	400	207	267
	250	450	405	355	320	-	30	3	-	12-25	969	1245	1220	450	279	339
	300	500	460	410	375	-	30	4	-	12-25	1142	1472	1527	500	392	492
	350	550	520	470	435	-	34	4	-	16-25	1280	1450	1665	550	537	665
	400	600	580	525	485	-	36	4	-	16-30	1452	1887	1870	600	680	812
	450	650	640	585	545	-	40	4	-	20-30	1541	2011	1946	700	850	982
	500	700	705	650	608	-	44	4	-	20-34	1676	2181	2190	700	1100	1345
	600	800	840	770	718	-	48	5	-	20-41	2000	2600	2510	800	1700	2180
2.5	50	250	160	125	100	-	20	3	-	4-18	350	400	640	220	34	88
	65	265	180	145	120	-	22	3	-	8-18	375	450	670	240	38	92
	80	280	195	160	135	-	22	3	-	8-18	433	528	720	280	46	100
	100	300	230	190	160	-	24	3	-	8-23	502	620	800	320	73	117
	125	325	270	220	188	-	28	3	-	8-25	612	753	905	360	105	169
	150	350	300	250	218	-	30	3	-	8-25	676	847	666	360	131	185
	200	400	360	310	278	-	34	3	-	12-25	820	1039	1100	400	215	280
	250	450	425	370	332	-	36	3	-	12-30	969	1245	1220	450	295	350
	300	500	485	430	390	-	40	4	-	16-30	1142	1472	1527	500	410	515
	350	550	550	490	448	-	44	4	-	16-34	1280	1450	1665	550	560	685
	400	600	610	550	505	-	48	4	-	16-34	1452	1887	1870	600	710	842
	450	650	660	600	555	-	50	4	-	20-34	1541	2011	1946	700	900	1052
	500	700	730	660	610	-	52	4	-	20-41	1676	2181	2190	700	1200	1445
	600	800	840	770	718	-	56	5	-	20-41	2000	2600	2510	800	1700	2180
4.0	50	250	160	125	100	88	20	3	4	4-18	350	400	640	240	34	88
	65	280	180	145	120	110	22	3	4	8-18	385	460	670	280	38	92
	80	310	195	160	135	121	22	3	4	8-18	443	538	720	320	68	122
	100	350	230	190	160	150	24	3	4.5	8-23	512	630	800	360	98	152
	125	400	270	220	188	176	28	3	4.5	8-25	627	768	905	360	150	204
	150	450	300	250	218	204	30	3	4.5	8-25	691	862	966	400	240	300
	200	550	375	320	282	260	38	3	4.5	12-30	840	1059	1100	450	320	380
	250	650	445	385	345	313	42	3	4.5	12-34	994	1270	1220	500	390	490
	300	750	510	450	408	364	46	4	4.5	16-34	1172	1502	1527	550	600	703
	350	850	570	510	465	422	52	4	5	16-34	1300	1480	1665	600	820	928
	400	950	655	585	535	474	58	4	5	16-41	1502	1937	1870	700	1250	1382

技術參數
