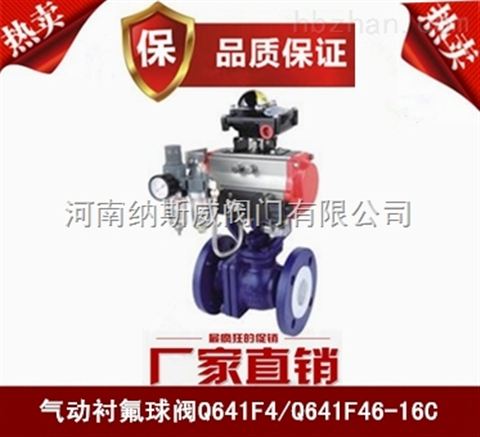

Q641F46氣動襯氟球閥
產品概述
Q641F46氣動襯氟球閥是由雙(單)作用氣動活塞式執行器和襯氟球閥組成，它是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，閥門采用氟塑料作為內襯，并配之以新型的帶桿球體結構，再加上其獨特的彈性唇式密封座結構，使其具有普通襯氟球閥的各項優點，能在大壓差和較大的溫差變化范圍內具有高密封性能和低操作扭矩。 并可用于掃線清洗或隔離輸送的管道，其廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、lv氣、強堿、王水等具有強腐蝕性的介質。
Q641F46氣動襯氟球閥結構圖
Q641F46/Q641F4氣動襯氟球閥主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|||||
|
Q641F46-Z |
Q641F46-C |
Q641F46-P |
Q641F46-R |
Q641F46-PL |
Q641F46-RL |
||
|
1 |
閥體/閥蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
球體/閥桿 |
WCB |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
3 |
內襯材料 |
FEP(F46)、PCTFE(F3)、PTFE(F4)、PFA(可溶性聚四氟乙烯)、PO(聚烯烴) |
|||||
|
4 |
填料壓蓋 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4)聚四氟乙烯 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Crl7Ni2 |
1Crl7Ni2 |
1Cr18Ni2 |
1Cr18Ni2 |
|
7 |
緊固螺母 |
45 |
45 |
OCrl8Ni9 |
OCrl8Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
Q641F46/Q641F4氣動襯氟球閥氣動執行器主要技術參數表
|
氣動執行器 |
型號 |
QW系列、AT系列、AW系列 |
|
氣源壓力 |
0.4 ～ 0.8 MPa |
|
|
最大回轉角度 |
90°～92° |
|
|
回信器 |
AC220V、AC110V、DC24V |
|
|
控制信號 |
氣信號：0.02 ～0.1 MPa |
|
|
控制氣源 |
潔凈、干燥壓縮空氣 |
Q641F46/Q641F4氣動襯氟球閥主要外形尺寸表
|
公稱通徑 DN(mm) |
公稱壓力 PN(MPa) |
主要尺寸(mm) |
執行器型號 |
||||||
|
L |
D |
D1 |
D2 |
f |
b |
Z-φd |
|||
|
15 |
1.6 |
140 |
95 |
65 |
45 |
2 |
14 |
4-φ14 |
QW-TZ01/AT50D |
|
20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
QW-TZ01/AT50D |
|
|
25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
QW-TZ01/AT63D |
|
|
32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
QW-TZ02/AT63D |
|
|
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-φ18 |
QW-TZ02/AT75D |
|
|
50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
QW-TZ02/AT75D |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
20 |
4-φ18 |
QW-TZ03/AT88D |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
QW-TZ04/AT100D |
|
|
100 |
280 |
215 |
180 |
155 |
3 |
24 |
8-φ18 |
QW-TZ04/AT115D |
|
|
125 |
320 |
245 |
210 |
185 |
3 |
26 |
8-φ18 |
QW-TZ05/AT145D |
|
|
150 |
360 |
280 |
240 |
21O |
3 |
28 |
8-φ23 |
QW-TZ06/AT160D |
|
|
200 |
457 |
335 |
295 |
265 |
3 |
30 |
12-φ23 |
AW17 |
|
|
250 |
533 |
405 |
355 |
320 |
3 |
32 |
12-φ25 |
AW20 |
|
|
300 |
610 |
460 |
410 |
375 |
4 |
34 |
12-φ25 |
AW28 |
|
|
350 |
686 |
520 |
470 |
435 |
4 |
38 |
16-φ25 |
AW28 |
|
|
400 |
762 |
580 |
525 |
485 |
4 |
40 |
16-φ30 |
AW35 |
|
|
15 |
2.5 |
140 |
95 |
65 |
45 |
2 |
16 |
4-φ14 |
QW-TZ01/AT50D |
|
20 |
140 |
105 |
75 |
55 |
2 |
16 |
4-φ14 |
QW-TZ01/AT50D |
|
|
25 |
150 |
115 |
85 |
65 |
2 |
16 |
4-φ14 |
QW-TZ01/AT63D |
|
|
32 |
165 |
135 |
100 |
78 |
2 |
18 |
4-φ18 |
QW-TZ02/AT63D |
|
|
40 |
180 |
145 |
11O |
85 |
3 |
18 |
4-φ18 |
QW-TZ02/AT75D |
|
|
50 |
200 |
160 |
125 |
100 |
3 |
20 |
4-φ18 |
QW-TZ02/AT75D |
|
|
65 |
220 |
180 |
145 |
120 |
3 |
22 |
8-φ18 |
QW-TZ03/AT88D |
|
|
80 |
250 |
195 |
160 |
135 |
3 |
22 |
8-φ18 |
QW-TZ04/AT100D |
|
|
100 |
280 |
230 |
190 |
160 |
3 |
24 |
8-φ23 |
QW-TZ04/AT115D |
|
|
125 |
320 |
270 |
220 |
188 |
3 |
28 |
8-φ25 |
QW-TZ05/AT145D |
|
|
150 |
360 |
300 |
250 |
218 |
3 |
30 |
8-φ25 |
QW-TZ06/AT160D |
|
|
200 |
457 |
360 |
310 |
278 |
3 |
34 |
12-φ25 |
AW17 |
|
|
250 |
533 |
425 |
370 |
332 |
3 |
36 |
12-φ30 |
AW20 |
|
|
300 |
610 |
485 |
430 |
390 |
4 |
40 |
16-φ30 |
AW28 |
|
|
350 |
686 |
550 |
490 |
448 |
4 |
44 |
16-φ34 |
AW28 |
|
|
400 |
838 |
610 |
550 |
- |
4 |
46 |
16-φ34 |
AW35 |
|
