HY系列柱塞泵專用油泵電機Y2QB132M-4-7.5KW

HY系列柱塞泵專用油泵電機Y2QB132M-4-7.5KW

產品價格：￥面議（人民幣）

規格：7.5KW

發貨地：上海

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

上海捷晗機電科技有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：上海捷晗機電科技有限公司

商鋪名稱：上海捷晗機電科技有限公司

聯系人：張立新（男）

聯系手機：

固定電話：

企業郵箱：1841773489@qq.com

聯系地址：上海市青浦區工業園區盈港東路8300號

郵編：201700

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

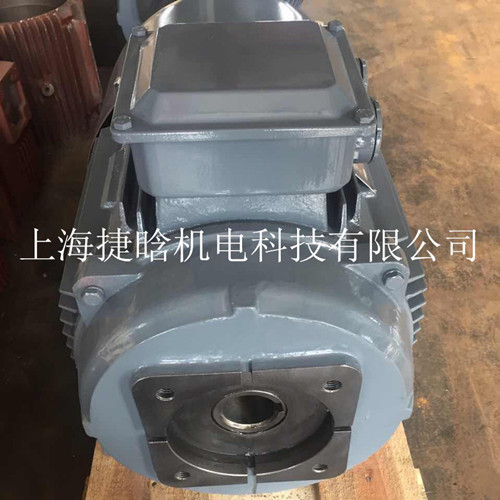

HY系列柱塞泵專用油泵電機Y2QB132M-4-7.5KW

中國國家標準（CNS）三相檢驗特性標準

標準依據：CNS2934\10323

馬力HP 極數（P）
馬力HP 極數（P）		4P
額定輸出（KW）		0.18	0.37	0.75	1.5	2.2	3.7	5.5	7.5	11	15
同步轉數	50Hz	1500
同步轉數	60Hz	1800
空載電流I0（A）以下		1.3	1.7	1.9	3.1	4.2	6.3	10	13	17	22
起動電流Is（A）以下		11	17	26	44	60	100	150	191	282	368
起動轉距Ts（%）以上		2.0	2.0	1.9	1.9	1.8	1.7	1.6	1.6	1.5	1.5
停頓轉距Tn（%）以上		2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0	2.0
滿載電流If（A）以下		1.6	2.5	4.1	7.0	9.6	15.4	23	31	44	58
滿載功率因數Pf（%）以上		53	63.0	70.0	75.0	77.0	78.0	77.0	78.0	79.0	79.5
滿載效率（%）以上		56.0	63.5	69.5	75.5	78.5	81.0	82.5	83.5	84.5	85.5
滿載轉數（RPM）	50Hz	1343	1365	1380	1388	1395	1403	1410	1410	1410	1418
滿載轉數（RPM）	60Hz	1611	1638	1656	1665	1674	1685	1692	1692	1692	1701
溫升（ ℃）以下		75	75	75	75	75	75	80	80	80	80
絕緣電阻（M Ω ）以上		1	1	1	1	1	1	1	1	1	1
耐壓試驗（V）以上		1000	1500	1500	1500	1500	1500	1500	1500	1500	1500
轉差率（%）以下		10.5	9.0	8.0	7.5	7.0	6.5	6.0	6.0	6.0	5.5

馬力HP 極數（P）
馬力HP 極數（P）		6P
額定輸出（KW）		0.18	0.37	0.75	1.5	2.2	3.7	5.5	7.5	11	15
同步轉數	50Hz	950
同步轉數	60Hz	1800
空載電流I0（A）以下		1.3	1.7	1.9	3.1	4.2	6.3	10	13	17	22
起動電流Is（A）以下		11	17	26	44	60	100	150	191	282	368
起動轉距Ts（%）以上		1.7	1.7	1.7	1.6	1.6	1.5	1.5	1.5	1.4	1.4
停頓轉距Tn（%）以上		1.7	1.8	1.8	1.8	1.8	1.8	1.9	1.8	1.8	1.8
滿載電流If（A）以下		1.8	2.9	4.6	7.7	10.6	17.0	25	33	47	62
滿載功率因數Pf（%）以上		50.0	55.0	63.0	69.0	71.0	71.5	72.0	73.0	74.5	75.5
滿載效率（%）以上		55.0	62.0	68.0	74.5	77.0	80.0	82.0	83.0	84.0	84.5
滿載轉數（RPM）	50Hz	890	900	915	920	930	935	940	940	940	945
滿載轉數（RPM）	60Hz	1068	1080	1098	1104	1116	1122	1128	1128	1128	1134
溫升（ ℃）以下		75	75	75	75	75	75	80	80	80	80
絕緣電阻（M Ω ）以上		1	1	1	1	1	1	1	1	1	1
耐壓試驗（V）以上		1000	1500	1500	1500	1500	1500	1500	1500	1500	1500
轉差率（%）以下		11.0	10.0	8.5	8.0	7.0	6.5	6.0	6.0	6.0	5.5

各型油承止口及心軸尺寸安裝尺寸一覽表

代碼	型號	心軸孔尺寸 A×B	鍵高 C	鍵長 D	孔深 E	法蘭內徑 F	固定孔距 G	固定螺絲 H
01	1A	12×4	14	26	35	30	64×64	6×1.0
02	1P	17.46×5	19.6	40	50	82.55	106.3	10×1.5
03	15/20L	12.7×3.2	14.3	30	40	82.55	106.3	10×1.5
04	150T	30×7	33	50	60	160	186	12×1.75
05	30L	19.05×4.8	21.4	35	45	95.02	90×90	10×1.5
06	50T	22×5	24.5	45	50	96	90×90	10×1.5
07	AP-100	12.7×3.2	14.3	30	40	50.8	82.55	8×1.25
08	BCP	18×6	20.5	45	50	82.55	106.3	10×1.5
14	DS	16×5	18.2	35	45	70	98	8×1.25
15	FA1	19.05×4.8	21.4	45	55	82.55	106.3	10×1.5
16	GSP2	18×6	20.5	45	55	80	71.5×100	8×1.25
17	GSP-85	19.05	21.4	40	50	70	95.3×31.8	8×1.25
18	GXP	22×7	25	45	55	82.55	106.3	10×1.5
19	HP1	12.7×3	13.9	30	35	50.8	82.55	8×1.25
20	HR1	10×3	11.5	26	35	30	64×64	6×1.0
21	HLP	15×4	17	40	50	82.55	106.3	10×1.5
23	HP1-5分	15.875×4	17.9	35	45	82.55	106.3	10×1.5
24	HP1-6分	16×4	18	35	45	82.55	106.3	10×1.5
25	NOP	5×9			11	30	45	6×1.0
26	PA	12.5×4	14	35	45	50.8	63.5×63.5	8×1.25
27	PB	19.96×5	22	40	50	82.55	106.3	10×1.5
28	PC	25×7	28	55	65	101.6	146	12×1.75
29	PR	11.06×8	14.06	21	30	54	60	6×1.0
30	PZ	10×3	11.5	26	35	50.8	82.55	8×1.25
31	PV2R2	22.22×4.76	24.7	50	60	101.6	146	12×1.75
32	T6B	25.4×6.35	28.5	55	65	101.6	146	12×1.75
33	T6C	22.23×6.35	25.1	55	60	101.6	146	12×1.75
34	T6D	31.75×7.94	35.5	65	75	127	181	16×2.0
35	TK2	12×4	14	40	45	42	68	6×10
36	TK3	15×5	14	40	45	54	68	8×1.25
37	TOP	14×4	16	40	45	47	68	8×1.25
38	TFP	12×3	13.6	25	40	30	56×73	6×1.0
39	YP-10	12×3	13.5	30	40	50	106	8×1.25
40	PV2R3	25.4×6.35	28.2	68	75	127	181	12×1.75
41	三角幫浦	25×8	28.2	40	55	63	80	8×1.25
45	VDC	25.4×4.76	27.6	45	50	135	124×124	12×1.75
46	油升花鍵	18.5×13齒		35	40	101.6	146	12×1.75
47	T6E	25.4×4.76	28.2	68	75	127	181	16×20
48	TK1	5×9			11	30	45	6×1.0
49	安頌花鍵	24×1		40	60	95.02	90×90	10×1.5

臥式專用油壓電機

4P （HP）	6P （HP）	機座號	相數	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	凈重（kg)
1/2	1/4	80	三	125	35	155	177	140	100	130	51	80	8	170	10	230	13
1	1/2	80	三	125	35	155	177	140	100	130	53.5	80	10	170	10	240	15.5
2	1	90L	三	140	35	170	196	160	125	150	57	90	10	190	12	278	23.5
3	2	100L	三	160	45	200	225	160	140	175	65	100	12	247	12	307	31.5
5	3	112M	三	190	45	228	245	180	140	175	73.5	112	12	265	12	330	38.5
7 1/2	5	132S	三	216	45	250	270	190	140	175	77	132	16	310	12	335	60
10	7 1/2	132M	三	216	45	250	270	190	178	212	75	132	16	310	12	370	70
15	10	160M	三	254	50	300	344	256	210	250	87	160	16	380	15	485	115
20	15	160L	三	254	50	300	344	256	254	300	87.5	160	18	380	15	526	140

標準式專用油壓電機

4P （HP）	6P （HP）	機座號	相數	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	軸端						凈重（kg）
4P （HP）	6P （HP）	機座號	相數	A	AA	AB	AC	AD	B	BB	C	H	HA	HD	K	L	D	E	ED	F	G	GA	凈重（kg）
1/2	1/4	71	三	112	35	140	162	135	90	115	45	71	8	153	7	257	14	30	14	5	11	16	13
1	1/2	80	三	125	35	155	177	137	100	130	50	80	8	168	10	272	19	40	25	3	15.5	21.5	15
2	1	90L	三	140	35	170	200	150	125	150	56	90	9	190	10	322	24	50	32	8	20	27	22
3	2	100L	三	160	45	195	219	173	140	175	63	100	10	243	12	363	28	60	40	8	24	31	31.5
5	3	112M	三	190	45	224	238	182	140	175	70	112	12.5	265	12	382	28	60	40	8	24	31	38
7 1/2	5	132S	三	216	45	250	275	195	140	175	89	132	14	310	12	412	38	80	56	10	33	41	59.5
10	7 1/2	132M	三	216	45	250	275	195	178	212	89	132	16	310	12	456	38	80	56	10	33	41	69
15	10	160M	三	254	50	300	334	256	210	250	108	160	16	377	15	604	42	110	80	12	37	45	112
20	15	160L	三	254	50	300	334	256	254	300	108	160	18	377	15	648	42	110	80	12	37	45	105

立式專用油壓電機
適用型式代號（均可訂做） ,

4P （HP）	6P （HP）	機座號	相數	AC	AD	L	LA	M	N	P	S	T	凈重（kg）
1	1/2	80	三	177	136	240/248	10	165/180	130	205	12	1.5	16.5
2	1	90	三	195	148	258	10	200	130	230	12	7.5	24
3	2	112	三	230	166	285	11	225	180	255	12	10	32
5	3	112	三	230	166	318/285	10	215/225	180	250/255	12	10	37
7.5	5	132	三	267	195	345	13.5	265	229	300	15	5	61
10	7.5	132	三	267	195	380	13.5	265	229	300	15	5	71

立式油壓專用馬達（加長型）HSL
適用型式代號（均可訂做）

4P （HP）	6P （HP）	框號	相數	AC	AD	L	LA	M	N	P	S	T	凈重（kg）
1/2	1/4	71	三	162	230	245	12	130	110	160	10	-	12.5
1	1/2	80	三	177	135	282	12	165	130	200	12	4	17
15	10	180	三	334	256	495	12	300	250	350	19	6	106
20	15	180	三	334	256	540	12	300	250	350	19	6	130

Y系列屬封閉自扇冷籠型三相異步電動機，它系全國統一設計的系列電動機。具有效率高、耗電少、性能好、噪聲低、振動小、體積小、重量輕、運行可靠、維護方便等優點。功率等級與安裝尺寸關系符合國際標準，便于外貿出口和進口設備的配套。
本系列電動機廣泛適用于一般農業和工礦企業驅動對轉差率及其他性能無特殊要求的機械，如水泵、鼓風機、運輸機械、農業機械、礦山機械、金屬切削機床、攪拌機、碾米機、磨粉機等。由于電機具有較好的起動性能，因此，也適用于某些對起動轉矩有較高要求的機械、如壓縮機等。
本系列電動機的絕緣等級采用B級絕緣、外殼防護等級為IP44，冷卻防方式為ICO141。該電動機在環境溫度不超過+40 ℃，海拔不超過1000m時，定子繞組用電阻法測量溫升不超過85℃。
電動機以連續工作制（S1）為基準的連續定額，額定電壓為380V，額定頻率為50Hz，3KW及以下者為Y接法，4KW及以上者為 Δ 接法。
Y系列電動機一般只有一個軸伸，如用戶需要雙軸伸時，亦可按特殊訂貨供應。第二軸伸只允許用聯軸器傳動。還可按用戶需要供應特殊電壓的電動機，如電壓可制成220/380、200/346、346/600、380/660V。頻率可制成60Hz，轉速可制成單速、雙速、多速、以及制成防潮、防霉、濕熱帶或戶外型、防爆型、增安型等特殊要求的電動機。
Y系列電動機的機座號、功率及轉速對應關系如下表

中心高	同步轉速（r/min）
	3000	1500	1000	750	600
	額定功率（r/min）
80 1 2	0.75	0.55	-	-	-
	1.1	0.75
90S	1.5	1.1	0.75	-	-
90L	2.2	1.5	0.1	-
100L 1 2	3	2.2	1.5	-	-
		3
112M	4	4	2.2	-	-
132S 1 2	5.5	5.5	3	2.2	-
	7.5
132M 1 2	-	7.5	4	3	-
			5.5
160M 1 2	11	11	7.5	4	-
	15			5.5
160L	18.5	15	11	7.5	-
180M	22	18.5	-	-	-
180L		22	15	11	-
200L 1 2	30	30	18.5	15	-
	37		22
225s	-	37	-	18.5	-
225M	45	45	30	22

Y系列三相異步電動機安裝結構形式

(1)B3機座底腳、端蓋凸無緣
(2)B5機座不帶底腳、端蓋有凸緣
(3)B35機座帶底腳、端蓋有凸緣

機座號Y80-225	基本安裝結構			派生的安裝型式
	B3	B5	B35	采用B5型		采用B3型				采用B35型
				V1	V3	V5	V6	B8	B6B7	V15	V36

Y系列三相異步電動機安裝外型尺寸參照表:
表(1)

機座號	安裝尺寸
	A	B	C	D		E		F		G		H	K	AB	AD	AC	HD	?
				2極	其他	2極	其他	2極	其他	2極	其他							2極	其他
80	125	100	50	19		40		6		15.5		80	10	165	150	165	170	285
90S	140		56	24		50		8		20		90		180	155	175	190	310
90L		125																335
100L	160	140	63	28		60				24		100	12	205	180	205	245	380
112M	190		70									112		245	190	230	265	400
132S	216	140	89	38		80		10		33		132		280	210	270	315	475
132M		178																515
160M	254	210	108	42		110		12		37		160	15	330	255	325	385	600
160L		254																645
180M	279	241	121	48				14		42.5		180		335	285	360	430	670
180L		279																710
200L	318	305	133	55				16		49		200	19	395	310	400	475	775
225S	356	286	149	55	60	110	140	16	18	49	53	225		435	345	450	530	-	820
225M																			845

表(2)

機座號	安裝尺寸																			外型尺寸
	A	B	C	D		E		F		G		H	K	M	N	P	R	s	T	AB	AD	AC	HD	L
				2極	其他	2極	其他	2極	其他	2極	其他													2極	其他
80	125	100	50	19		40		6		15.5		80	10	165	130	200	0	4-Φ12	3.5	165	150	165	170	285
90S	140		56	24		50		8		20		90								180	155	175	190	310
90L		125																						335
100L	160	140	63	28		60				24		100	12	215	180	250		4-Φ15	4	205	180	205	245	380
112M	190		70									112								245	190	230	265	400
132S	216		89	38		80		10		33		132		265	230	300				280	210	270	315	475
132M		178																						515
160M	254	210	108	42		110		12		37		160	15	300	250	350		4-Φ19	5	330	255	325	385	600
160L		254																						645
180M	279	241	121	48				14		42.5		180								355	285	360	430	670
180L		279																						710
200L	318	305	133	55				16		49		200	19	350	300	400		8-Φ19		395	310	400	475	775
225S	356	286	149	55	60	110	140	16	18	49	53	225		400	350	450				435	345	450	530	-	910
225M																									935

表(3)

機座號	安裝尺寸														外型尺寸
	D		E		F		G		M	N	P	R	S	T	AD	AC	HE	L
	2極	其他	2極	其他	?		2極	其他										2極	其他
80	19		40		6		15.5		165	130	200	0	4-Φ12	3.5	150	165	185	285
90S	24		50		?		20								155	175	195	310
90L																		335
100L	28		60		8		24		215	180	250		4-Φ15	4	180	205	245	380
112M															190	230	265	400
132S	38		80		10		33		265	230	300				210	270	315	475
132M																		515
160M	42		110		12		37		300	250	350		4-Φ19	5	255	325	385	600
160L																		645
180M	48				14		42.5								285	360	430	670
180L																		710
200L	55				16		49		350	300	400		8-Φ11		310	400	480	775
225S	55	60	110	140	16	18	49	53	400	350	450				345	450	535	-	910
225M																			935
