1、上輥裝置及壓下裝置上輥裝置由上輥、上輥軸承座等組成。上輥材質為45#鋼鍛件,調質處理HB245-285,上輥兩端軸承座安置滑動軸承。上輥滑動軸承采用SF-2復合材料。壓下裝置由副電機提供動力,通過減速機、蝸輪蝸桿、絲桿螺母機械傳遞扭矩,帶動上輥上下移動。蝸輪、螺母材質為鋅基合金ZA27;蝸桿材質為45#鍛件,調質處理HB245-285。 3-2、下輥裝置下輥裝置由下輥、下輥軸承座、下輥開式齒輪、下輥滑動軸承等組成。下輥為主動輥,通過主傳動輸出齒輪、下輥開式齒輪、傳動扭矩下輥。下輥材質為45#鋼鍛件,調質處理HB245-285;下輥齒輪材質為45#鋼,調質處理HB245-285,齒面高頻淬火處理HRC45-50。下輥滑動軸承采用SF-2復合材料。 3-3、主傳動裝置主傳動裝置由主電機、齒輪減速機、制動器等組成。 3-4、翻倒裝置翻倒裝置由倒頭架、插銷等組成。 3-5、左右側機架、底座左右側機架、底座為鋼板焊接件,焊后振動時效處理。四、電氣控制系統設備申控系統由電控柜、操作控制臺。動力電源380V/50HZ。主開關具有短路保護和主電機的過載保護功能。電機制正反轉由交流接觸器控制;強電控制元器件包括斷路器、熔斷器、接觸器、熱繼電器、按鈕、開關、指示燈等。為了保護操作和設備的安全在設備各運動件終端都安有限位開關以及在固定側機架高有急停按鈕�？刂乒裆显O有完成制品卷制過程全部控制按鈕、指示燈等,以對整機的操作控制及各工作狀態控制。

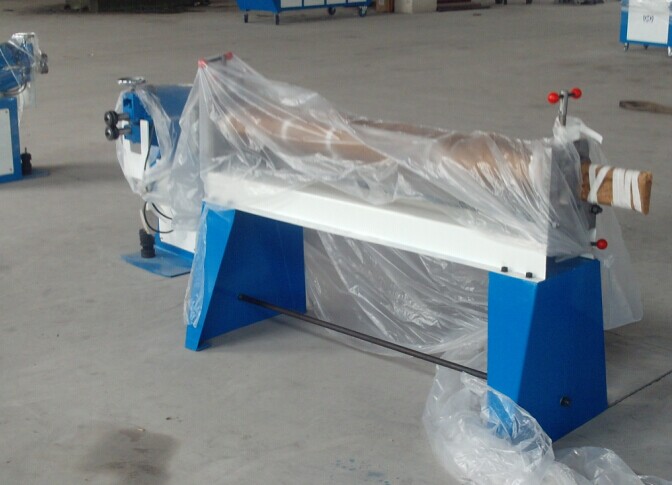

博爾特三輥卷板機和四輥卷板機兩大類型是金屬板材彎曲,滾圓,校正等整形機械,廣泛適用于造船、鍋爐、航空、水電、裝璜、金屬結構等諸行業,我廠生產的卷板機系列產品規格齊全、品種多樣、結構合理、技術先進。為客戶提供滿意的產品。
    1)上下輥:為卷板機的重要部件,材質為精制鍛件,粗車成形留有加工余量,經調質處理HB240~280,再進行精加工,最后輥面淬火HRC40~45.
(2)機架:分左右機架各一件,為鋼板焊接結構件,經祛除焊接應力處理,機架有下輥軸承。機架內部有方扣絲桿,絲桿上端與上輥兩端軸承座相鉸接。在其下部裝有蝸輪副和螺旋副�？课佪喼新菽感�轉使上輥上升或下降。
(3)支撐輥裝置:用于下輥中部的支撐,提高下輥剛性從而提高工件成形精度。
(4)減速機:主副減速機均采用圓柱齒輪減速機。與墊高一同安裝在工作底座上。
(5)卸料平衡裝置:裝于減速機一側用于卸料時平衡上輥。
(6)翻倒機構:裝于倒頭側用于倒頭的翻轉及恢復。
(7)底座:為整體底座,便于安裝和起吊。由型鋼與鋼板焊接而成,經祛除應力處理。將機架、減速機、電機等都安裝在其上面,從而形成一個整體。
(8)電氣部分:采用三相380V/50Hz交流電源,一臺主電機驅動下輥旋轉,一臺副電機驅動上輥升降。本機控制電器均安裝在操縱箱內,具有短路過熱保護。電柜可根據操作需要進行擺放,操作方便。
機械設備廠銷售部宣

上輥壓下由電機經減速機、傳動輥、蝸輪蝸桿副、絲桿螺母副傳遞動力,使板材產生彎曲變形。三輥卷板機生產廠家卷制傳動通過主電機經主減速機、三輥卷板機價格開式齒輪帶動下輥旋轉,并成為卷板時的主動輥。
型號 最大卷板厚度 最大卷板寬度 上輥直徑 下輥直徑 電機功率 重量 外形尺寸
W11-1*1300 1 1300 118 110 1.5 410 2300*680*700
W11-2*1300 2 1300 118 110 1.5 410 2300*680*700
W11-3*1300 3 1300 118 110 2.2 690 2300*680*700
W11-3*1500 3 1500 118 110 2.2 720 2500*680*700
W11-3*2000 3 2000 140 110 3 760 3000*680*700
W11-3*2500 3 2500 140 110 3 900 3500*680*700
W11-3*3000 3 3000 133 125 4 960 4000*680*700
W11-3*3200 3 3200 159 125 4 1100 4200*680*700
W11-4*1300 4 1300 118 110 3 700 2300*680*700
W11-4*1500 4 1500 118 110 3 740 2500*680*700
W11-4*1600 4 1600 118 110 3 760 2600*680*700
W11-4*2000 4 2000 133 118 3 800 3000*680*700
W11-4*2200 4 2200 133 118 3 820 3200*680*700
W11-4*2500 4 2500 125 118 4 960 3500*680*700
W11-4*3200 4 3200 140 130 4 1200 4200*680*700
W11-4*4000 4 4000 190 160 4 2500 5000*680*700
W11-6*1500 6 1500 164 154 4 860 2500*680*700
W11-6*2000 6 2000 180 160 4 980 3000*680*700
W11-6*2500 6 2500 180 160 5.5 1080 3500*680*700

技術參數：
