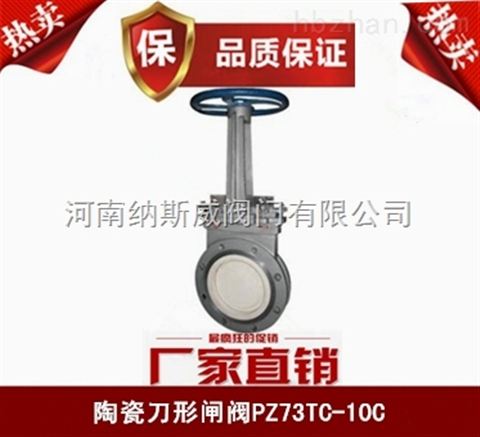

PZ73TC陶瓷刀型閘閥
產品概述
PZ73TC陶瓷刀型閘閥也叫陶瓷刀形閘閥、陶瓷刀型閘閥。它的啟閉件是閘板，閘板的運動方向與流體方向相垂直，靠可以切割纖維材料的刀刃形閘板來切斷介質。陶瓷刀閘閥閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封.應用于采礦、鋼鐵工業——用于煤炭、濾渣漿等; 凈化裝置——用于廢水、泥漿、污物及帶有懸浮物的澄清水; 造紙工業——用于任何濃度紙漿、料水混合物;電站除灰——用于灰渣漿液。
PZ73TC陶瓷刀型閘閥結構圖
性能特點
選用增韌工程陶瓷材料，更耐磨!
工程陶瓷刀閘閥閥門密封部件和易損過流部件采用增韌型工程陶瓷材料制作;能承受高速流體中顆粒介質的磨損、沖蝕，閥門使用壽命長;性價比較普通閥門提高10倍。
應用國家保護唇專利技術，防損壞!
閥座采用保護唇技術：閥座陶瓷密封環內徑處具有保護唇(專利)結構，可有效防止閥門在即將關閉時硬物從內徑處剪裂陶瓷密封環。
特殊結構設計，具備雙重使用功能!
專門針對固液兩相流工況介質管道設計的，設計有以抗節流沖刷為目的的結構形式，以滿足該類介質管道的關斷或關斷+節流的雙重使用功能。
閥門輕便、便于安裝、適應性強!
采用超短結構長度，節省材料，減輕管路系統整體重量;占用有效空間小，能有效支持管道的強度，減少管道振動，適合在不同排布管道上任意角度安裝。
驅動方式多樣化，方便快捷!
陶瓷刀閘閥具備電動、手動、電液動、手液動多種驅動方式，對于電動、電液動驅動閥門可以有效實現遠程控制及開度指示，閥門若節流或調節使用開度遠程調整誤差可控制在1.0mm之內，運行時自鎖性能良好。
主要零件材料
|
閥體、閥蓋 |
不銹鋼、碳鋼 |
型 號 Type |
公稱壓力 （MPa） |
試驗壓力（MPa） |
工作溫度 |
適用介質 |
|
|
閘板 |
耐磨合金+不銹鋼、碳鋼 |
殼體 |
密封 |
||||
|
閥桿 |
不銹鋼 |
PZ73TC PZ643TC PZ943TC |
1.0 |
1.5 |
1.1 |
≤150℃ |
煤渣、灰渣、渣水混合物等介質 |
|
密封面 |
耐磨合金或結構陶瓷 |
|
|
1.6 |
2.4 |
1.8 |
|
主要連接尺寸
|
型號 |
PN |
尺寸（mm） |
||||
|
DN |
L |
D |
D0 |
≈H |
||
|
PZ73TC |
1.0MPa |
50 |
90 |
160 |
180 |
285 |
|
65 |
90 |
180 |
180 |
298 |
||
|
80 |
90 |
195 |
220 |
315 |
||
|
100 |
90 |
215 |
220 |
365 |
||
|
125 |
90 |
245 |
230 |
400 |
||
|
150 |
100 |
280 |
280 |
475 |
||
|
200 |
100 |
335 |
360 |
540 |
||
|
250 |
110 |
390 |
360 |
630 |
||
|
300 |
120 |
440 |
400 |
780 |
||
|
350 |
130 |
500 |
400 |
885 |
||
|
1.6MPa |
50 |
90 |
160 |
180 |
285 |
|
|
65 |
90 |
185 |
180 |
295 |
||
|
80 |
90 |
200 |
220 |
315 |
||
|
100 |
90 |
220 |
220 |
365 |
||
|
125 |
90 |
250 |
230 |
400 |
||
|
150 |
100 |
285 |
280 |
475 |
||
|
200 |
100 |
340 |
360 |
540 |
||
|
250 |
110 |
405 |
360 |
630 |
||
|
300 |
120 |
460 |
400 |
780 |
||
|
350 |
130 |
520 |
400 |
885 |
||
