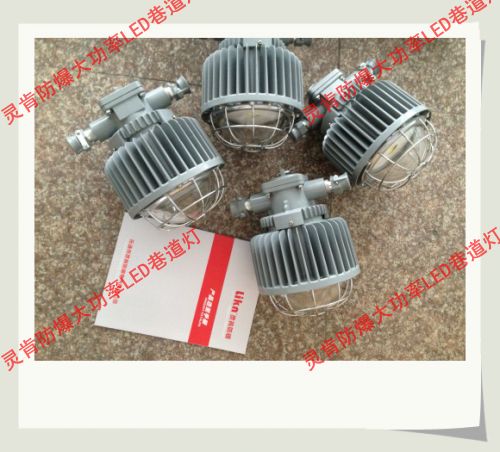

1、概述

1.1產品型號：DGS50/127L(A)

1.2產品特點：

該系列礦用隔爆型LED巷道燈適用于具有甲烷或煤塵爆炸危險的煤礦井下巷道硐室照明用的燈具，嚴禁用于采掘工作面。

該新型燈具有以下優點：

a、LED光源、穿透力強、照度高、抗震強；

b、獨特的散熱技術、壽命長、免維護；

c、安裝簡單、易操作；

d、保護齊全、功率恒定、安全可靠；

e、性能優越、高效節能。

1.3主要用途及使用條件

1.3.1該燈具適用于具有甲烷或煤塵爆炸危險的煤礦井下巷道硐室照明用。

1.3.2使用條件：

a、周圍環境溫度不高于-20℃~40℃，氣壓為0.8~1.1×105Pa;

b、海拔高度不超過2000m；

c、周圍空氣月平均相對濕度不大于95%(25℃)；

d、使用在有瓦斯（甲烷）和煤塵爆炸性危險的場所。

e、在無損壞絕緣的氣體或蒸汽環境中。

1.4型號的組成及其代表意義：

D  G   S  50/ 127     L  （A）

設計序號

LED

電壓127V、功率50W

巷道、硐室燈具

礦用隔爆型

                                    燈具

1.5產品防爆型式：礦用隔爆型；防爆標志：“ExdI”

1.6產品執行標準:

執行標準：GB3836-2000《爆炸性氣體環境用電氣設備》

MT221-2005《煤礦用防爆燈具》

2、結構特征：

該燈具按GB3836-2000《爆炸性氣體環境用電氣設備》設計制成隔爆型，符合MT221-2005《煤礦用防爆燈具》性能要求。殼體采用鋁合金制成，有較高的耐腐蝕性能，玻璃板為硬質硼硅鋼化玻璃，耐沖擊強度高，并設有金屬保護網，腔殼與外界之間均設有隔爆結合面，保證了使用安全，隔爆面涂204-1置換型防銹油。各腔殼均有橡膠圈密封，保證了防水防塵的性能。具體結構如圖所示：

1. 燈蓋  2. 防護網  3. 玻璃罩后蓋  4. 反射器 5..接線嘴  6.接地殼體

7. 接線端子 8.電源部分  9. 安裝座  10. 手鈕   11.LED光源  12.燈體

             礦用隔爆型LED巷道燈結構圖

3、基本參數

4.開箱及檢查

4．1.開箱及檢查

按裝箱單檢查內容是否齊全，檢查巷道燈是否完好無損，檢查巷道燈各部位是否有松動現象。

4．2.產品受控零部件

礦用隔爆型LED巷道燈主要零（元）部件及重要材料明細

5、安裝與使用

5.1該燈適用于127V供電網絡，使用環境溫度為-20℃~40℃。

5.2巷道燈應安裝在防止滴水的地方。

5.3巷道燈使用時，接入井下網路電源，經分成盒將電纜引入端殼內也可通過端殼鏈形連接。

5.4引入電纜外徑最小為φ10，最大為φ14，密封橡膠圈切有同心園，可根據電纜外徑選用，電纜引入后，旋緊出線嘴，并將壓線板壓緊，防止電纜自行拔脫，內部設有接地端子，使用時必須可靠接地。

6. 特別警示

6.1.注意事項

6.1.1使用前應詳細閱讀使用說明書，以免發生意外或損壞。

6.1.2本產品維修需要專業人員維修，如維修請與本公司聯系。維修時不允許更改電子線路、更換元器件、更改參數。

6.1.3巷道燈使用前應認真檢查，使用中若發現異�，F象，請與我公司聯系。

6.1.4使用時，燈具表面有一定溫升，屬正�，F象；透明件中心溫度較高，不得用手觸摸，以防燙傷。

6.2.安全警示

6.2.1在使用中應避免猛烈摔打、碰撞。

6.2.2 有故障的LED巷道燈嚴禁下井使用。

6.2.3 維修或更換元件時必須首先切斷電源，嚴禁帶電打開。

6.2.4 檢修時注意保護隔爆面，檢查緊固件和密封圈，如有損壞應及時更換。

6.2.5根據《煤礦安全規程》的規定，額定電壓超過36V時，應采用短路、過載和漏電保護的照明信號綜合保護裝置配電。

6.2.5維修操作必須由專業人員進行，配備專用工具。

6.2.6本公司警告客戶，請嚴格按使用說明書要求使用和操作。否則將會影響使用壽命，甚至產生嚴重后果。凡未按說明書進行的操作行為所引起的一切不良后果，本公司不承擔責任。

7、故障分析及處理

 故障分析及處理

8、維護

8.1應定期對燈具上的積塵進行清理；

8.2維護及保養人員必須認真閱讀《使用說明書》，熟悉LED燈的結構及電路原理；

8.3維修、更換元件時，嚴禁帶電打開。

9、運輸、貯存

9.1運輸過程中包裝箱不得倒置、倒放、不得遭受強烈的顛簸、震動、碰撞及雪、雨的侵襲。

9.2該產品應貯存于沒有雨雪侵入，良好的通風條件，空氣中不含有酸、堿等腐蝕性氣體或粉塵的場所。

10、售后服務

本產品在售后一年內質量實行三包，凡在質保有效期內所發生的非人為產品質量問題，可向本產品銷售商或按如下地址電話直接同生產廠家聯系維修調換。
