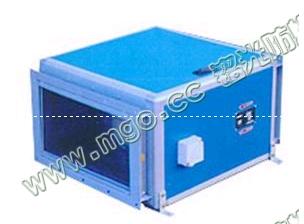

GDF離心式管道風機消聲型管道風機

二、型號結構:

　　葉輪由多個前向圓弧鋁合金葉片，前盤，后盤組成，均采用機械化模具制作而成，并經靜，動平穩校驗，運轉平穩可靠，具有良好的空氣動力性能。
　　機殼采用鍍鋅鋼板或不銹鋼板，經機械化及模具加工后點焊接而成。結構牢固，合理緊湊。電機支座采用鍍鋅經機械化模具制作成形。
　　電機均用單支撐外旋電機，葉輪固定在電機外殼上，電機支撐端固定在電機支座上，電機支座固定在機殼頂板上，由電機外殼旋轉直接驅動葉輪運轉。

三、產品特點:

　　GDF系列離心式管道風機，系本廠吸取國外先進技術的基礎上加以改進制成的新型產品，該產品可直接與風管連接，性能好，運行平穩人，噪聲低，結構合理緊湊，安裝方便，是九十年代填補國內空白替代進口產品。

四、設計選用說明:

　　該管道風機屬前向多翼型離心通風機，在相同風量，分壓情況下，其噪聲比軸流風機低的多。本系列風機的風量，風壓，噪聲等參數是根據許多工程實際需要提出的，廣泛適用于公共場所的送，排風系統。
　　在該風機外殼頂面上標有出風方向的箭頭，可避免反向安裝，保證送，排風系列的下正常使用。當被輸送低溫空氣有可能造成機殼和管道外表面結露時，應設計保溫層。風機的噪聲是額定風量，風壓未接風管時距進風口一米處側得的平均數，配有進，排風管，則噪聲將有所衰減。對于噪聲要求較高的場合，應在進，排風管道上配置消聲彎頭或消聲器。風機配用單相（200V）電機的電源接線圖放置在風機電源接線盒內。
　　風機運行時振動小，一般不需采取減振措施。若設計認為有必要，可在風機支承外加減振橡膠或減振彈簧。

六、外形及安裝舉例:
