1.1.2 該巷道燈采用高流明大功率LED光源，發光效率高，使用壽命長，在巷道燈使用壽命期內無需更換光源。

1.1.3 該巷道燈采用高壓壓鑄鋁成型殼體，表面粉末靜電噴涂，選用耐高溫、耐老化性能優異的橡膠密封件和鋼化透光玻璃，一體化設計。

1.2 產品執行標準

MT221-2005《煤礦用防爆燈具》和GB3836-2000《爆炸性氣體環境用電器設備》。

1.3 主要用途和適用范圍

礦用隔爆型LED巷道燈適用于有甲烷、煤塵等爆炸性混合物氣體的煤礦井下巷道及峒室內作固定式局部照明用，嚴禁用于采掘工作面。

1.4 使用環境

本產品在下列情況應能正常工作

a)環境氣壓86～110Kpa；

b)環境溫度-20～+40°；

c)空氣相對濕度不大于98%(+25°C時)；

d)具有甲烷爆炸性混合物的煤礦井下；

e)無顯著搖動和劇烈沖擊振動的環境。

1.5產品型式

防爆型式：礦用隔爆型。

防爆標志： ExdI。

1.6主要技術參數：

巷道燈型號

額定電壓

 V（AC）

額定功率 W

照射距離

m

光照度

Lx

最大外形尺寸

mm

重量

Kg

DGS 18/127L（A）

127

18

3

≥100

213×197×φ147

1.6

DGS 30/127L（A）

127

30

3

≥100

213×716×φ147

2.4

 電源電壓波動范圍：電源電壓在額定電壓的75%~110%范圍內波動時，巷道燈應能點亮。

2 產品結構

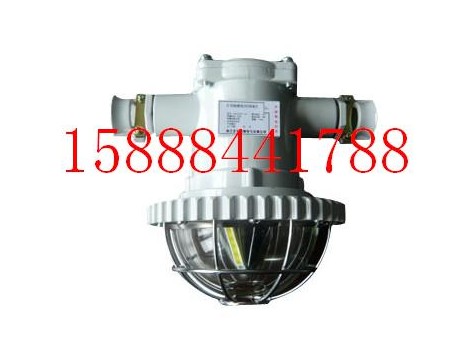

礦用隔爆型LED巷道燈由三部分組成：光源組件（含LED光源，反光部件及電子組件板部分等）、防爆殼體（含壓鑄鋁殼、鋼化透光玻璃罩、橡膠密封件等）、防護罩。

3 安裝使用與操作

3.1 安裝前預先做好懸掛燈具的掛鉤，必須牢固可靠。每兩盞燈間距≤30m，若電源線撓度過大，則應該增加中間掛鉤。

3.2 必須使用有地線的三芯阻燃電纜線。旋開接線腔兩端的壓緊螺母，拆卸其上電源線壓板，打開上蓋，輕拿輕放，不要損及防爆面。將壓緊螺母、墊圈、密封圈依次套在電源線上，將電纜線伸入接線腔。

3.3 電源的零線、火線接在銅螺柱上（無極性要求），地線接在腔體的相應位置上，用套筒扳手及螺絲批擰裝緊固螺母及地線螺釘，連接必須可靠。

3.4 調整接線腔內電纜松緊適宜后，用扳手將壓緊螺母扭緊，注意不要造電纜線自身旋轉。壓緊螺母一定要將密封圈壓緊，以防止水滲入腔內，導致短路或損壞電源。裝好電源線壓板，緊固兩端螺釘。

3.5 仔細安裝上蓋，檢查上蓋防水密封圈，將上蓋輕輕旋入接線腔，對正連接孔，安裝旋緊螺栓。

3.6 如果采用級聯方式安裝燈具，級聯末端的燈具電源進線口一頭必須使用堵板。

4 故障分析及排除方法

故障現象

原因分析

排除方法

備注

燈具不亮

1輸入線接錯或接線柱螺母松動，零線或火線脫落;

2電源損壞;

3LED光源損壞。

1將總電源切斷，打開頂蓋或接線腔蓋，檢查輸入電源是否接錯，若接錯則按說明糾正接線即可；檢查壓線螺母是否松動，若零線或者火線脫落，則按說明重新安裝；

2打開頂蓋或接線腔蓋，檢查驅動電源的輸入/輸出引線是否有松動或脫落現象，若有則按標識接好即可，如果沒有且排除了1點故障，那么可以判定是驅動電源損壞或LED光源損壞，涉及到操作的復雜性，建議返廠維修。

1出廠時的標稱電壓為燈具的工作電壓。不能超過電壓的使用范圍；

2嚴禁帶電維修和自行拆裝燈具；

3注意不要損及防爆面；

4不要拆卸防護罩、玻璃罩、觸摸光源表面。1

5 運輸、貯存要求

5.1  運輸

    礦用隔爆型LED巷道燈在運輸過程中不許受劇烈機械沖擊、曝曬和雨淋，嚴防摔擲、翻滾、重壓。

5.2  貯存

    礦用隔爆型LED巷道燈應貯存在壞境溫度0~40℃，干燥，清潔及通風良好，無腐蝕性介質的倉庫內。

6 開箱及檢查

6.1  檢查包裝箱及箱內巷道燈的數量、說明書、合格證、裝箱單是否相符齊全。

6.2  檢查產品外觀是否完好，標志是否齊全。

6.3  包裝箱采用具有本公司標識的專用封箱帶膠封，開箱前應檢查封箱帶及外包裝是否完好，如不完好請與供貨商或承運單位聯系解決。開箱后應檢查是否與裝箱清單相符，并檢查巷道燈零部件有無損壞。產品在出廠時已進行了嚴格的檢驗。由于運輸或用戶使用條件的不同，使用過程中出現問題，請廣大用戶及時反饋。

6.4  裝箱清單如下：

序號

名稱

單位

數量

備注1

1

礦用隔爆型LED巷道燈

盞

1

2

使用說明書

份

1

3

合格證

份

1

加蓋出廠日期和檢驗員章方有效

7安全警示及注意事項

8.1 根據《煤礦安全規程》的規定，額定電壓超過36V時，應采用短路、過載和漏電保護保護的照明信號綜合保護裝置配電；

8.2 所有保護接地裝置（包括電纜的鎧裝、鉛皮、接地芯線），應與主接地極連接成1個總接地網；

8.3 缺少零件的巷道燈嚴禁下井使用；

8.4 嚴禁擊打巷道燈；

8.5 維修時必須切斷燈具電源，嚴禁帶電開蓋；

8.6 嚴禁隨意改變產品結構或零部件,維修時不得改動電路，不得損傷隔爆面，要對橡膠密封圈密封性及緊固程度進行檢驗；

8.7 巷道燈若出現故障，應立即維修，存在故障的巷道燈不能下井使用。

8 售后服務

需要進行售后服務時，請和本公司聯系，巷道燈售出后，保修期一年，在保修期內非人為故障，廠家免費給予維修或退換，若不按使用說明書進行使用和維護，引起的質量問題本公司不承擔責任
