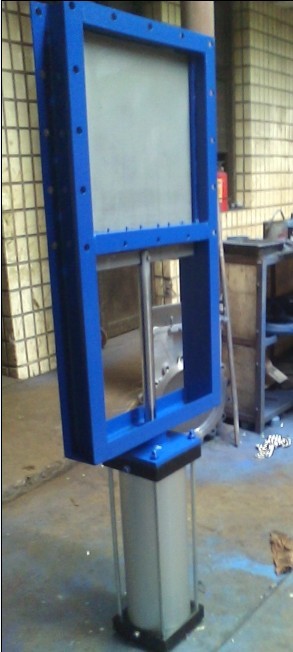

電液動閘板門，單向螺旋閘門主要技術參數和性能：

公稱通徑：200×200、....、1000×1000
適用溫度：-10~+200℃
連接法蘭：GB/T9113、JB/T79
主體材料：WCB、Q235A、304、316、304L、316L
密封型式：硬密封、軟密封
配套附件：1、安裝法蘭

          用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備。

聯系人：朱保華  聯系號碼：15888215509

電液動閘板門，單向螺旋閘門結構特點：

          結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于  Φ  10mm  的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，  操作方便，  能隨時調節開度。

聯系人：朱保華  聯系號碼：15888215509


電液動閘板門，單向螺旋閘門工作原理：

      主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。



電液動閘板門，單向螺旋閘門主要零件材料及連接尺寸

類別  A×A  B×B  C×C  H  L  n-d  重量
單向  200×200  256×256  296×296  820  100  8-Φ12  62
250×250  306×306  346×346  930  100  8-Φ14  70.5
300×300  356×356  396×396  1050  100  8-Φ14  81
400×400  456×456  496×496  140  100  12-Φ14  114
450×450  510×510  556×556  1450  120  12-Φ18  130
500×500  560×560  606×606  1610  120  16-Φ18  147
雙向  600×600  660×660  706×706  1830  120  16-Φ18  169
700×700  770×770  820×820  2130  140  20-Φ18  236
800×800  870×870  920×920  2440  140  20-Φ18  303
900×900  974×974  1030×1030  2660  160  27-Φ23  424
1000×1000  10741074  1130×1130  2870  160  24-Φ23  636
說明  LMD-單向  I-手輪  距地面小于1.7米用手輪，大于1.7米用鏈輪
鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
