一、 機組 性能特點 ：

1 、該機型適用于偏遠山區，利用小河溝水力資源發電，用于照明、燒水做飯、各種電器用電，而且，機組采用臥式結構，可配皮帶輪，還可直接用于帶動打米機、粉碎機等各種動力加工，是農村致富好門路！

2 、該機型結構簡單可靠、零件少、安裝、使用維護簡單方便。

3 、發電運行自動控制，電壓、頻率自動穩定，不須人員全日看守。

4 、專門針對偏遠山區，技術缺、購配件難，維修難的特點，該機型設計制造特別保證了產品的長期使用（可使用 20 年以上），只有橡膠標件有磨損、很好更換，做到了汽蝕噪音特低、性能好。

該機型已廣泛使用并出口，深受用戶贊譽，現已系列化生產，可根據用戶設計水頭、流量選擇適合的機型。

機組選型 ：

選用該機組時，用戶只須提供電站毛水頭（落差），電站枯水流量，平常流量，擬裝機容量，海撥等，我廠可專門為用戶設計制造。

毛水頭：電站上游水位和下游水位的垂直高差，參考附圖測量方法；

流量：每秒鐘流過的水量�？捎萌萜餮b入 1 分鐘水流，測出其體積方數除以 60 ；或測渠道的過水面積乘以水流的速度，扔一漂浮物到渠中，測 1 分鐘流過的距離除以 60 即為水流的速度。 應多次測量取平均值，還要考慮到每個季節的水量變化情況。

出力估算：發電量 =9.8x 設計水頭（米） x 流量（米 3 / 秒） x 水輪機效率 x 發電機效率 kw

設計水頭一般按毛水頭 x0.9, 水輪機效率取 0.65 ～ 0.75 ，發電機效率取 0.85～ 0.9，功率大取大值。

三、結構簡介 ：

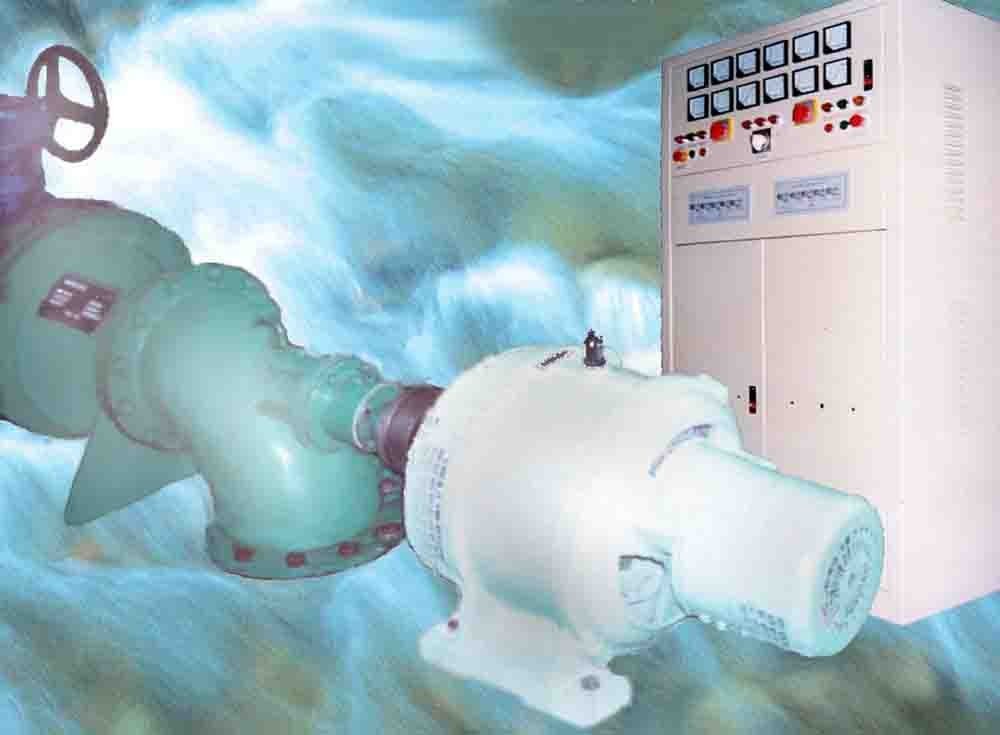

1. 水輪機： 水頭低的采用后軸伸貫流臥式水輪機： 我廠專門進行 系列化生產，保證每一臺水輪機都固定在較優的工況運行，汽蝕低、效率高，震動輕，運行穩定，從而大大地減少零件的汽蝕損傷，減少零件的維修，大大提高機組的壽命。水輪機結構為固定導葉引水進入轉輪，水導軸承采用特別的耐磨材料，整機結構簡單可靠。采用彈性聯軸器直聯發電機，也可配多用皮帶輪，直接帶動農副加工機械，一機多用。 水頭高的采用臥軸沖擊式水輪機：其結構為發電機軸伸入水輪機，與水輪機轉輪直聯，機組整裝成一體，水輪機進口設置有噴針，可調節水輪機進水量。

2. 引水方式：一般采用鋼管引水，手動蝸輪蝸桿傳動式蝶閥控制水輪機開關。

3. 發電機：采用三（單）相交流同步發電機。

4. 機組綜合控制柜: 綜合控制柜具有發電機參數采集顯示、電壓控制、頻率控制、機組保護，使用操作簡便。發電機輸出電壓頻率由裝于控制柜內的電子調節器自動控制，多余的電由“假負荷”平衡，保證電壓、頻率穩定在一定范圍，不須人員全日看守 。

四、機組技術參數：

額定容量 : 3 、 5 、 7.5 、 10 、 12 、 15 、 20 、 25 、 30 、 40 、 50 、 75kw

額定電壓 : 單相 220 Ｖ（一般用于小于 15kw ） 三相 380V （一般用于大于 15kw ）

頻率 50/60Hz 額定轉速 : 1500/1800 轉 / 分 功率因數 :1(0.8)

發電機組效率 :55%(3kw) ～ 75%(75kw) “假負荷”功率：與額定容量同

勵磁裝置型式 : 諧波勵磁電壓波動范圍± 5% 頻率波動范圍 49 ～ 51Hz/59 ～ 61Hz

五、安裝使用注意事項：
   1 、安裝位置應選用洪水淹不到的地方，否則需修建防洪墻。

2 、前池容積一般大于 10 立方米，進水管應低于前池水位 0.5 米 以上，進水管應高出水池底面 0.2 米 以上，進水管前設置網狀鐵絲欄污柵，防止砂石雜物堵塞噴咀、損壞葉輪，進水管口應比引水管面積大一倍。前池和進水管必需用混凝土澆注牢固。
   3 、引水管用鋼管較好，必須做到不能漏水、支撐牢固。

4 、機組應盡量靠近住房安裝有便于管理與減少線路損耗，路線一般在 1000m 以內為佳。

5 、機組安裝時，用混凝土澆注好排水溝，注意考慮洪水時不能淹沒機組，機組應安裝水平，擰緊地腳螺拴，沖擊式機組水溝深度為 1.5 倍以上轉輪外徑。

6 、機組 “假負荷”采用電爐或不銹鋼發熱管。發熱絲老化必須及時更換，發熱管必須保持掩沒在水下。

7 、應經常檢查電刷與集電環的接觸，用沙布清理干凈集電環表面污垢，看壓刷彈簧是否松動，調整彈簧。電刷用至剩 1/3 時應及時成對更換，以保持壓力平衡。
   8 、發電機啟動前應不帶負荷讓其空轉半小時后接家用電線。

9 、如果貫流式機組枯水時期水量不夠，可另購一個過水量小的枯水時用的轉輪。

10 、 可配多用皮帶輪，直接帶動農副加工機械時， 3kw 機組水輪機相當于 4.5kw 電動機， 5kw 機組水輪機相當于 7.5kw 電動機， 7.5kw 機組水輪機相當于 11kw 電動機。

11 、用戶應請電工負責發電機、電線、電器設備的安裝、試運行，在電工指導下，熟練掌握發電、用電知識后方可自行操作。

七、注意事項：

發電設備有電危險！運行管理人員必須具備電工安全操作知識；

必須經常檢查“假負載”無損壞！如有損壞，必須立即停機更換！

發熱管必須保持掩沒在水下！

發電設備必須注意安全！必須防止小孩和非運行管理人員靠近！
