型號 最大卷板厚度 最大卷板寬度 上輥直徑 下輥直徑 重量
W11-3*1300 3 1300 118 110 420
W11-3*1500 3 1500 118 110 460
W11-3*2000 3 2000 140 110 527
W11-3*2500 3 2500 140 110 600
W11-3*3200 3 3200 159 125 1500
W11-4*1300 4 1300 118 110 448
W11-4*1500 4 1500 118 110 485
W11-4*4000 4 4000 190 160 2500
W11-6*2000 6 2000 180 160 1900
W11-8*2000 8 2000 190 160 2600
W11-12*2000 12 2000 185 165 4700
W11-16*2000 16 2000 245 215 5800

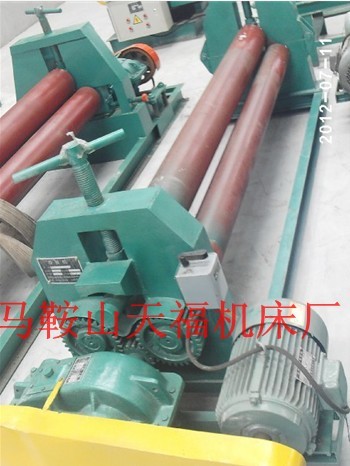

W11S系列上輥萬能式三輥卷板機
—馬鞍山市天福機械設備有限公司
該機屬于液壓型三輥卷板機，用于將鋼板卷成圓筒形。
上輥既可以垂直移動、又可以水平移動，同時具備預彎、卷圓、校圓的功能；能將金屬板材一次上料，不需調頭即可完成板端預彎和工件的卷制成形。預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。滾圓時通過電機、減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。下輥增設卷錐裝置，可實現大錐度的工件卷制。
由于下輥的標高不變，所以便于進料和操作。上輥垂直及水平移動采用數字顯示，醒目直觀。
上輥萬能卷板機設計、制造和驗收符合以下標準
W11-8*2500卷板機實惠價格/黑龍江卷板機最新的報價/卷板機W11S系列上輥萬能式三輥卷板機
該機屬于液壓型三輥卷板機，用于將鋼板卷成圓筒形。
上輥既可以垂直移動、又可以水平移動，同時具備預彎、卷圓、校圓的功能；能將金屬板材一次上料，不需調頭即可完成板端預彎和工件的卷制成形。預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。滾圓時通過電機、減速機、開式齒輪帶動下輥旋轉，并成為卷板時的主動輥。下輥增設卷錐裝置，可實現大錐度的工件卷制。
由于下輥的標高不變，所以便于進料和操作。上輥垂直及水平移動采用數字顯示，醒目直觀。
上輥萬能卷板機設計、制造和驗收符合以下標準
3-1、JB/T8796-1998 卷板機精度
3-2、JB/T3185.1-1999 中小型三輥卷板機技術條件
3-3、JB/T1829-1997 鍛壓機械通用技術條件
3-4、GB/T7120-1997 機械安全技術條件
3-5、GB/T3766-2001 液壓系統通用技術條件
3-6、JB/T5994-1992 裝配通用技術條件
3-7、GB/T5226.1-1996 工業機械電氣設備通用技術條件
3-8、JB9971-1999 三輥卷板機噪聲限值
3-9、JB/IQ4000.5 鑄件通用技術條件
3-10、JB/T5946-1991 涂裝通用技術條件
3-11、GB16754-1997 機械安全急停設計原則
液壓系統由柱塞泵、閥組、輔助管路件等組成。
液壓閥選用疊加閥系列，管路布置簡潔、泄漏少、維護調試方便。
系統由三種回路組成，壓力調節回路、同步回路、速度回路組成。
同步回路通過分流閥對上輥的上升、下降粗步分流同步，節流閥進行上、下調節存在誤差3-5%；位移傳感器檢測，PLC對執行的換向電磁鐵進行得電或失電動作；上輥同步精度達到±0.2mm�？刂齐娐房刂撇捎萌毡救�PLC可編程控制器系統，繼電器少，動作可靠，壽命長。
本系統采用了日本三菱PLC及圖形操作終端，以及編碼器、同步帶，組成了一個性能可靠，操作方便的控制系統。整機具有自動控制和手動控制，任意選擇。可對板材進行預彎，剩余直邊小，可進行錐體的卷制。上輥的升降由PLC同步控制及數字顯示。
主要外購標準件
8-1、調心滾動軸承 瓦房店
8-2、PLC可編程控制器 日本三菱
8-3、電氣元件 德力西
8-4、液壓元件 海門液壓
8-5、主電機 南京中科電機有限公司
8-6、主減速機 江蘇國茂國泰減速機集團有限公司
