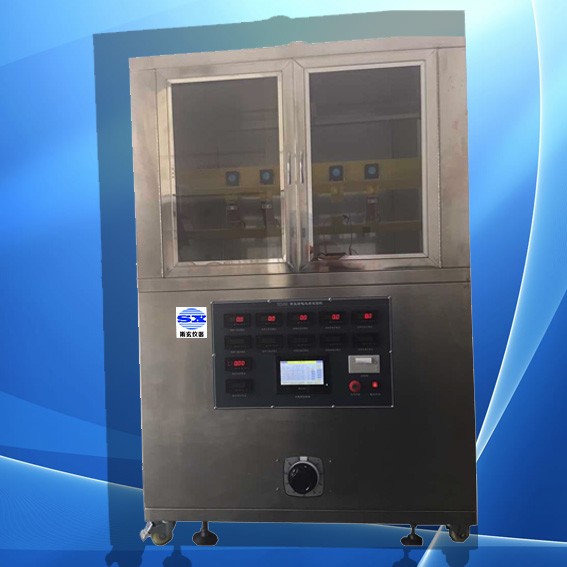

S8119X 高壓漏電起痕試驗機

S8119X 高壓漏電起痕試驗機

一、用途

本儀器適用于對電工電子產品、家用電器及其材料進行耐電痕化和蝕損的試驗，模擬在工頻（48Hz - 62Hz）下，用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用的電氣絕緣材料的耐電痕化和蝕損等級。本機是嚴格按照GB/T6553-2003 及IEC60587-1984設計制造。

二、性能指標

1、試驗組數：五組；

2、電極：厚0.5mm 材質為304不銹材料，上下電極距離：50.0mm±0.1；

3、試驗電壓：100V-6000V 無級可調；

4、電壓穩定度：±1%；

5、調壓器：輸出：0～250V可以調，容量5KVA；

6、試驗變壓器：容量5KVA，輸出電壓AC6000V（或DC6000V可選）；

7、輸出電壓：交流/直流（可切換）；

8、高精度穩壓器：輸出AC220V 功率6000W，精度±1%；

9、當試驗中高壓回路電流達到或超過60mA持續2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；

10、起痕判斷：依標準GB/T6553-2003/4.1.2規定，在試樣上施加電壓（2.5k V,3. 5k V和4.5k V），并以一定流速滴污染液，在60mA以下的電流持續6H不過流即為通過；

11、試驗時間：6小時；

12、滴液間隔時間：試驗時間可預置，0 ~ 99.99S/M/H可連續可調；

13、滴液裝置：高精密滴液裝置，滴液裝置高度可調，采用雷弗精密蠕動泵，工作轉速0.1～50轉/分鐘，流量精度誤差：＜0.5%；

14、試驗溶液：氯化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染液在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。

15、濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為0.15 ～0.17mm。

16、機箱：采用SUS304不銹鋼（拉絲面）；

17、污液槽采用316不銹鋼，加裝密閉裝置；

18、工作室體積：900L*650W*950H(mm)；容積為0.56m3；

19、儀器外形尺寸：1300L*700W*1800H(mm)；

20、控制裝置：采用PLC+臺灣威綸觸摸屏控制，控制精密，操作簡單，設計完全人性化，試驗結束自動生成報告，面板熱敏打印機可以適時打印試驗結果。

21、設備結構：

1）儀器為整體結構形式，控制面板位于試驗箱右側。

2）工作區域裝有帶玻璃視窗的門，以便在試驗過程中隨時觀察試驗的過程。

3）頂部裝有排風扇，當試驗完成后，打開排風系統，將廢氣排出室外。
