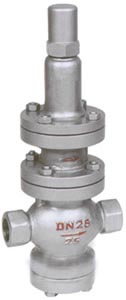

Y13H內螺紋蒸汽減壓閥結構特點和用處:
本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座,主閥盤,活塞,缸套,彈簧等零件組成。導閥主要由閥座,閥瓣,膜片,彈簧,調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力,利用膜片傳感出口壓力變化,通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小,實現減壓穩壓功能。
本產品主要用于蒸汽管路,起減壓穩壓作用。
二,Y13H內螺紋蒸汽減壓閥性能指標：
公稱壓力（MPa） |
1.6 |
2.5 |
殼體試驗壓力（MPa） |
2.4 |
3.75 |
密封試驗壓力（MPa） |
1.6 |
2.5 |
最高進口壓力（MPa） |
1.6 |
2.5 |
出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
壓力特性偏差（MPa） |
GB12246-1989 |
|
流量特性偏差（MPa） |
GB12246-1989 |
|
最小壓差（MPa） |
0.15 |
0.15 |
滲漏量 |
GB12245-1989 |
|
*：殼體試驗不包括膜片,閥蓋。
三,Y13H內螺紋蒸汽減壓閥主要零件材料：
零件名稱 |
零件材料 |
閥體 閥蓋 底蓋 |
WCB |
閥座 閥盤 |
2Cr13 |
缸套 |
2Cr13/25（鍍硬鉻） |
活塞 |
2Cr13/銅合金 |
活塞環 |
合金鑄鐵 |
導閥座 導閥桿 |
2Cr13 |
膜片 |
1Cr18Ni9Ti |
主閥彈簧 |
50CrVA |
導閥主彈簧 |
50CrVA |
調節彈簧 |
60Si2Mn |
四,Y13H內螺紋蒸汽減壓閥流量系數（Cv）：
DN |
15 |
20 |
25 |
32 |
40 |
50 |
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
五,Y13H內螺紋蒸汽減壓閥連接尺寸：
公稱通徑DN |
G |
L |
H |
Hl |
15 |
1/2" |
140 |
295 |
90 |
20 |
3-4" |
140 |
330 |
98 |
25 |
1" |
160 |
330 |
110 |
32 |
1-1/4" |
180 |
330 |
110 |
40 |
1-1/4" |
200 |
345 |
125 |
50 |
2" |
230 |
345 |
125 |
訂貨須知：
一,①Y13H內螺紋蒸汽減壓閥產品名稱與型號②Y13H內螺紋蒸汽減壓閥口徑③是否帶附件以便我們的為您正確選型。
二,若已經由設計單位選定Y13H內螺紋蒸汽減壓閥型號,請按Y13H內螺紋蒸汽減壓閥型號直接向我司銷售部訂購。
三,當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的閥門專家為您審核把關。
