一、GCQ自潔式水過濾器、GCQ自潔式排氣水過濾器產品說明：

      GCQ系列自潔式排氣水過濾器為多功能系統部件，具有壓差自動報警、氣水分離以及過濾功。過濾器自潔能力強，不用經常清洗過濾網。對水系統中的氧化鐵皮、老垢 ，污泥和空氣等雜質進行有效地排除，以保證水質的清潔。該產品廣泛應用于工業冷卻水系統、空調水系統、熱交換水系統、生產生活熱水供應系統、熱水采暖鍋爐水系統等。

二、GCQ自潔式水過濾器、GCQ自潔式排氣水過濾器工作原理：

      水系統中的空氣對系統中的水泵、鍋爐、熱交換器、制冷機等設備及部件易產生腐蝕和損壞，造成系統使用壽命及效率降低。僅在系統最高點設置排氣閥效果不佳，當壓力減少時溶于水中的氣體會重新形成氣泡，尤其在水泵前會有大量氣體分離出來。
      自潔式排氣水過濾器利用氣水分離、沉降、過濾等機理，當冷卻水、熱水、冷凍水系統中的水進入自潔式排氣水過濾器時，體積擴大，流速急劇低，水中氣泡分離上升至聚氣區，小氣泡吸附在氣水分離裝置上，當形成大氣泡上升至聚氣區后通過自動排氣閥排除。帶有污物的循環水在過濾器中污物隨水流沉降，通過氣水分離裝置后污物得到了加速，在濾芯的兩側迅速沉降在存污區，因存污區容污量大，只需定期開啟排污閥。經過空氣和污物分離，潔凈的水經濾芯流入水泵入口，由于水泵及水流的沖擊下濾芯產生的振動，使得貼附在濾芯外側殘留污物脫落，實現自潔。

三應用范圍：

            1、工業冷卻水系統;2、空調水系統;3、熱交換水系統;

            4、生產生活熱水供應系統;5、熱水采暖鍋爐水系統等。

四、主要技術參數

  （1）壓力范圍：0.6、1.0、1.6MPa;  （2）最高使用溫度：95℃;  （3）規格型號：DN50～DN1500;

  （4）流量范圍：7-20000m3/h  （5）過濾網常用規格：8、10、14、20、30、70、150目

  （6）排氣率：99%（7）排污率：99%  （8）特殊規格按用戶要求特制。

五、特點

   1、立式、臥式隨意，占空間面積��；

   2、進出口夾角有0°，90°，180°，270°。任意角度，機房布置靈活

   3、有自潔濾網功能，不需開蓋清理濾網

   4、能排除水中氣泡和溶于水中的空氣，減少系統腐蝕，保護水泵葉輪；

   5、減少系統腐蝕，保護水泵葉輪

   6、容納污垢容量大

   7、部件阻力小

   8、污物增加系統阻力不變

   9、形式多，有T型、直角型、Ⅰ型、Ⅱ型各種形式
   10、GCQ自潔式水過濾器,GCQ直角型自潔式水過濾器，GCQ垂直進口自潔式水過濾器

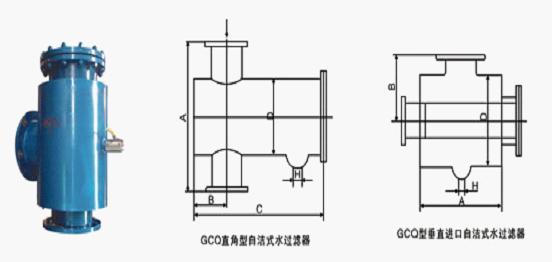

六、主要外形和連接尺寸(mm)

七、GCQ型垂直進口自潔式水過濾器

八、GCQ自潔式水過濾器、GCQ自潔式排氣水過濾器安裝及注意事項：

      1、安裝時，水流方向應與設備指示方向一致；
      2、最好設置旁通管路，以便在過濾器進行清洗或發生故障時不影響系統的正常運行；
      3、過濾器與水處理儀設備配套使用時，應安裝在水處理設備進水口之前。
