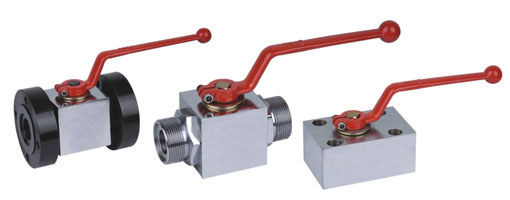

QJH系列高壓球閥

QJH系列高壓球閥

產品價格：￥1（人民幣）

規格：QJH系列高壓球閥

發貨地：上海

品牌：

最小起訂量：1只

QQ洽談點擊詢價進入商鋪

貴貫高壓閥門（上海）有限公司

免費會員

會員級別：

試用會員

認證類型：未認證

企業證件：未通過

認證信息：未認證

商鋪名稱：貴貫高壓閥門（上海）有限公司

聯系人：陳勇安（先生）

聯系手機：

固定電話：

企業郵箱：gggyfm@126.com

聯系地址：上海市寶山區真大路333弄

郵編：200436

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

QJH系列高壓球閥

型號說明

①名稱代號：球芯截止閥 ②壓力等級：H-31.5MPa

③公稱通徑：6～65mm ④連接形式：WL-外螺紋連接式NL－內螺紋連接式F－法蘭連接式B－板式連接

2.技術參數

公稱壓力：31.5MPa 適用介質：礦物油、水－乙二醇和乳化液介質溫度：-20℃～+62℃

3.外形尺寸

型號（Model）	DN （mm）	基本尺寸（mm）											重量（Kg）
型號（Model）	DN （mm）	L1	L2	L3	L4	H1	H2	H3	W	D1	D2	DM	重量（Kg）
QJH-6WL	6	100	71	12	1.28	33	13.5	65	26	6	11	M16×1.5	0.5
QJH-10WL	10	130	86	14	1.97	39	17.5	73	34	10	16	M22×1.5	0.7
QJH-15WL	15	130	96	16	1.97	47	19	81	38	15	25	M30×1.5	0.9
QJH-20WL	20	170	112	18	1.97	57	24.5	101	49	20	30	M36×2	1.3
QJH-25WL	25	170	122	20	1.97	67	29.5	112	58	24	35	M42×2	1.9
QJH-32WL	32	210	145	22	1.97	80	36	125	72	30	40	M52×2	3.5
QJH-40WL	40	210	163	24	1.97	92	44	137	85	38	50	M60×2	5.8

型號（Model）	DN （mm）	基本尺寸（mm）									重量（Kg）
型號（Model）	DN （mm）	L1	L2	L3	H1	H2	H3	W	D1	DM	重量（Kg）
QJH-6NL	6	100	67	10	33	13.5	65	26	6	M16×1.5	0.6
QJH-10NL	10	130	78	14	39	17.5	73	34	10	M18×1.5	0.7
QJH-15NL	15	130	88	16	47	19	81	38	15	M27×2	1.0
QJH-20NL	20	170	100	16	57	24.5	101	49	20	M33×2	1.4
QJH-25NL	25	170	116	20	67	29.5	112	58	24	M42×2	2.1
QJH-32NL	32	210	126	20	80	36	125	72	30	M48×2	3.7
QJH-40NL	40	210	130	24	92	44	137	85	38	M48×2	6.0

型號（Model）	DN （mm）	基本尺寸（mm）									重量（Kg）
型號（Model）	DN （mm）	L1	L2	L3	H3	D1	D2	D3	D4	4-M	重量（Kg）
QJH-10F	10	130	92	20	88.5	10	16	52	70	M10	1.0
QJH-15F	15	130	102	20	97.5	15	25	58	75	M10	1.5
QJH-20F	20	170	108	20	118	20	30	65	83	M10	2.5
QJH-25F	25	170	124	25	129.5	24	35	77	100	M12	4.3
QJH-32F	32	210	135	25	142	30	40	88	110	M12	7.9
QJH-40F	40	210	155	30	158	38	50	104	130	M16	10
QJH-50F	50	250	190	36	182	48	60	121	150	M18	17.8
QJH-65F	65	290	240	45	200	60	70	138	175	M22	29

型號（Model）	DN （mm）	基本尺寸（mm）														重量（Kg）
型號（Model）	DN （mm）	L1	L2	L3	L4	L5	L6	H1	H2	H3	W1	W2	4-M	2-D1	2-D2	重量（Kg）
QJH-10B	10	130	45	11	60	10	78	42	10	75	54	38	M6	10	16	1.5
QJH-15B	15	130	52	6	56	18	90	50	13	83	60	42	M8	15	25	1.9
QJH-20B	20	170	60	7.5	70	17.5	105	60	16	104	70	50	M10	20	30	3.2
QJH-25B	25	170	65	11	80	17	114	66	16	114	77	55	M10	24	35	3.8
QJH-32B	32	210	90	19	120	16	152	80	19	125	100	75	M12	30	40	7.5
QJH-40B	40	210	110	23	150	20	185	95	26	141	122	90	M16	38	50	13.6
